2016年设计单跨13米简支T梁桥设计施工图CAD护坡构造图

设计依据：《公路桥涵设计通用规范》（JTG D60-近代）；《公路工程技术标准》 （JTG B01-近代）；《公路钢结构桥梁设计规范》(JTG D64-近代)；

城市主干路规划红线宽60米，两侧绿线各20米。桥梁采用单跨13米 简支T梁 桥，正桥。下部结构扶壁式桥台，扩大基础。桥梁横断面布置：3m人行道（含栏杆）+7m辅道+5m绿化带+15.5m机动车道+4m中央分隔带+15.5m机动车道+3m绿化带+5m多功能车道+2.5m人行道（含栏杆）=60.5m。桥梁分四幅桥布置，北侧边幅桥桥宽8.76m、中幅桥桥宽20.6m，南侧边幅桥桥宽为13.28m、中幅桥桥宽17.8m，四幅桥之间在中央分隔带及侧分带内均采用盖板连接。13m跨径预应力混凝土，T梁梁高为0.75m，中梁预制部分顶宽1m（肋板中心线到两侧边缘距离均为0.5m），边板预制部分顶宽1.05m，T梁顶板肋中心线处厚0.22m。施工图设计的主要工程内容包括：桥梁总体布置、上部及下部主要结构、附属工程设计及 施工方案 等内容。

工程材料：C50防水混凝土（防渗等级W8），C50混凝土，C40细石混凝土，C35混凝土，C30混凝土，C15素混凝土。预应力钢绞线采用Φs15.2高强度低松弛钢绞线，其标准强度为fpk=1860 MPa，张拉控制应力采用0.75fpk＝1395 MPa，弹性模量为Eh=1.95×105 MPa 。普通钢筋采用HPB300、HRB400级。桥面铺装采用的D10钢筋焊接网。钢板采用Q235B普通碳素结构钢。

……

共计37张CAD。

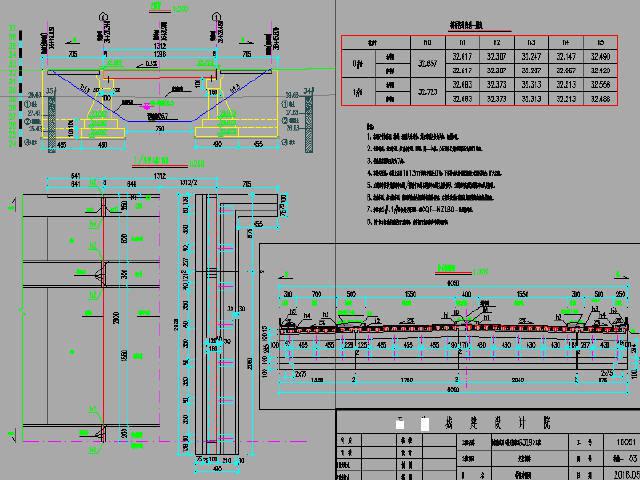

预应力T梁桥桥型

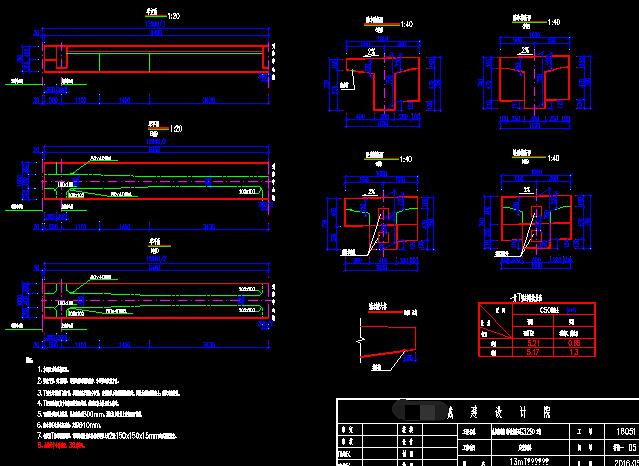

13mT梁一般构造图

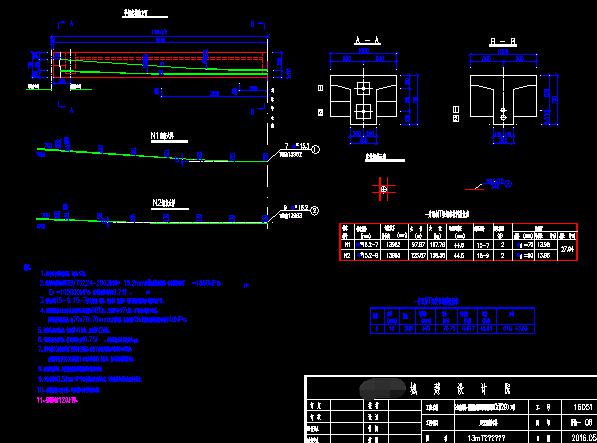

13mT梁钢束构造

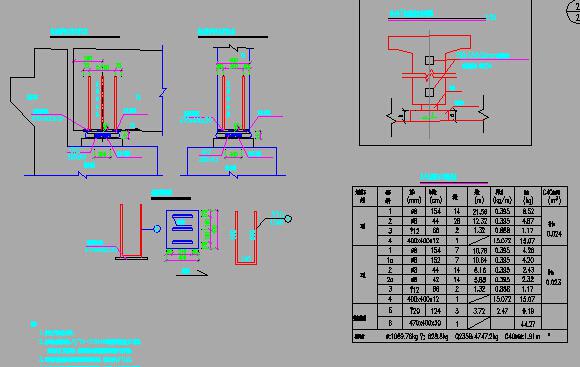

抗震设施及支座构造

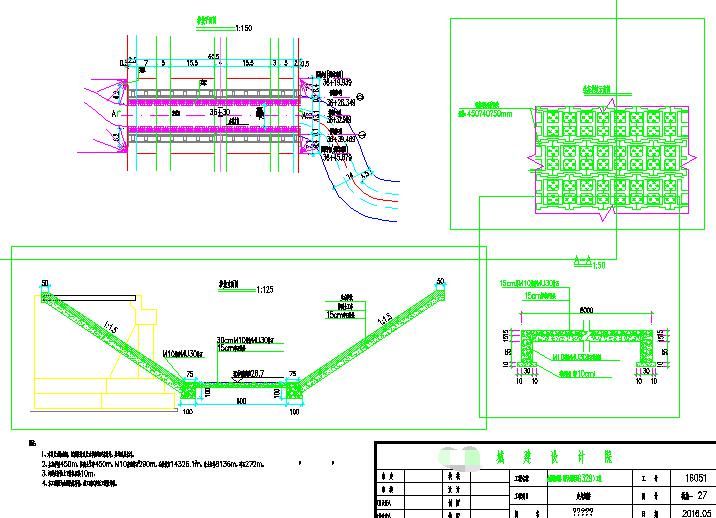

护坡构造图

桥台前墙钢筋构造图

桥台侧墙钢筋构造图
