50米宽城市主干路交通标志标线施工大样图cad平面布置图及构造图

附件详情

设计依据《 城市道路 交通设施设计规范》（GB 50688-近代）；《道路交通反光膜》GB/T 18833-近代

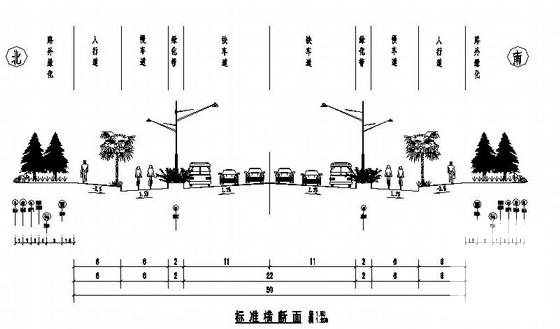

城市主干路道路全长445.623米, 道路红线总宽度50米，单侧快车道宽11米，机非分隔带宽2米，慢车道宽6米，人行道宽6米。本项目交通工程设计内容为：交通标志、交通标线。
……
指示标志：指示车辆和行人行进的标志，蓝底白字。矩形，蓝底白色图案，指示各交口通向。警告标志：边长90厘米的等边三角行，顶角朝上，黄底、黑边、黑色图案。

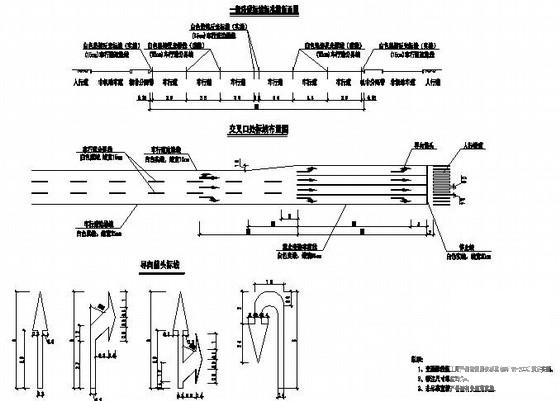

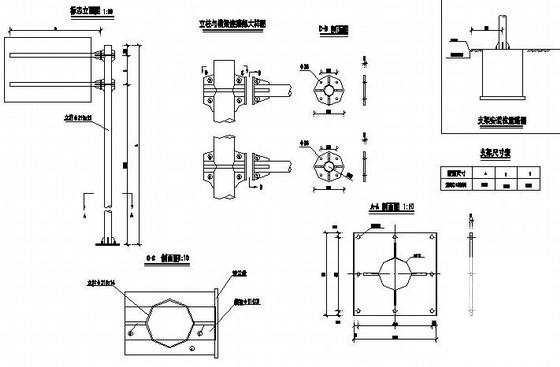

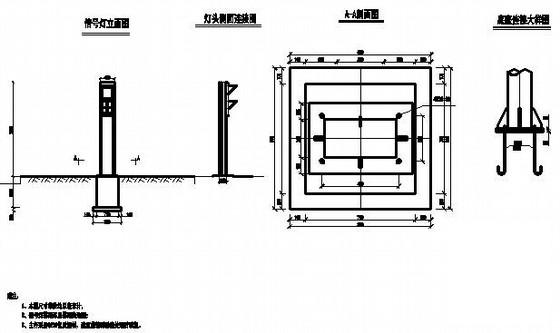

⑵交通标志结构。主要有单柱式和单悬臂式两种：单柱式：1.5毫米厚铝合金板，φ114热镀锌管立柱，钢筋混凝土基础；单悬臂式：1.5毫米厚铝合金板，φ159热镀锌管立柱，钢筋混凝土基础。禁止变换车道线，45米长，线宽0.15米，白色实线；路面中心线：线宽15厘米，黄色实线；车行道边缘：线宽0.15米，白色实线。地下电缆线穿线采用φ50的PE管，每根管口必须严格处理好毛刺，手孔井的深度在60～80cm，底部应设有渗水孔。
……
共计15张，
