交通框架中桥
桥长：28.46m 桥建：10.3m
框架顶平面积：292.5m2
孔跨：5.5+14+5.5m
桥梁基础：PHC500-B型管桩基础
桩长：37m
U型槽地基：水泥搅拌桩


设计说明
工程数量表

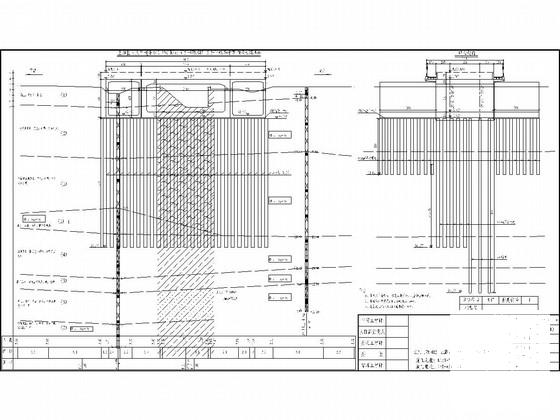

全桥布置图
线路加固设计图
框架顶进工作坑布置及加固防护图

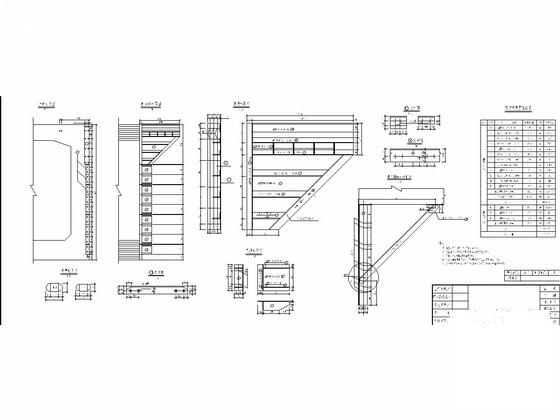

钢刃角设计图
钻孔桩支护大样图
支护钻孔桩钢筋布置图
便梁支墩设计图
1-5.5m框架钢筋布置图
1-14.0m框架钢筋布置图
U形槽大样图
U形槽钢筋布置图
立交桥施工小结
竣工说明
……
共计21张

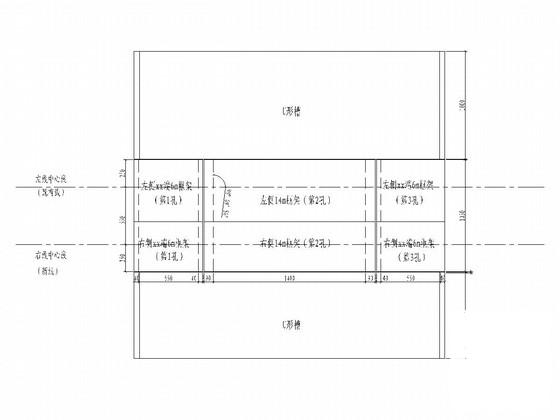

平面示意图

U形槽钢筋布置图

钢刃角设计图

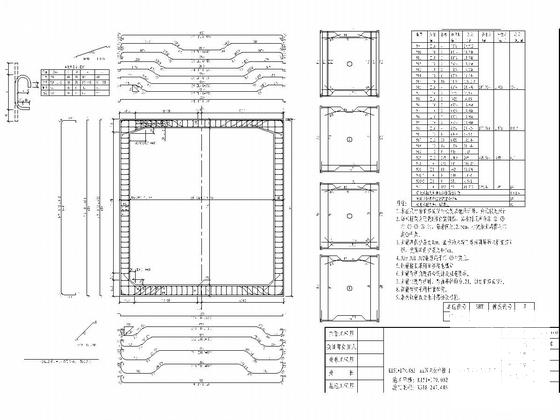

1-5.5m框架身钢筋布置图

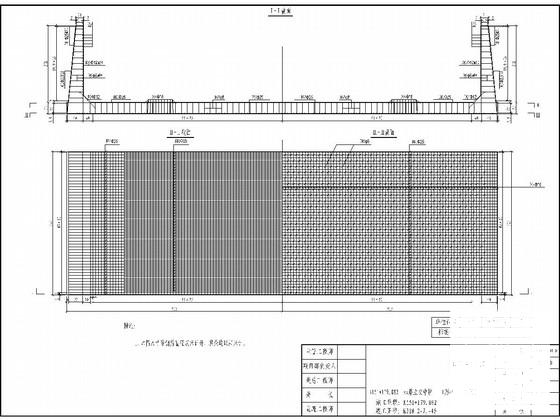

1-14.0m框架身钢筋布置图

支护钻孔桩钢筋图
