(8 14.5 14.5 8)m四孔框架中桥竣工CAD大样图（附施工总结）(钢筋布置图)(dwg)

zhouxingxing · 发表于 2020-6-22 22:09:23

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：浙江
编制时间：2009
跨径大小和多跨总长：63.72mm
使用年限：永久性桥
材料类型：钢筋砼桥

附件详情

该桥为新建交通中桥，全桥长63.72m
孔跨为(8 14.5 14.5 8)m
横向总长度14.9m，分为两节（5.57 0.03 9.3）
框架顶平米798.8平方米；所处位置为市规划道路
基础采用PHC500-B型管桩，线路加固采用D型便梁
基坑支护采用钻孔灌注桩；框架主体为C40耐久钢筋混凝土；
出入口采用U型槽。
荷载标准:铁路荷载为中—活载
道路净空:机动车道净高≥5.0m；人行道净高≥2.5m

……
施工方法:
1）按设计要求采用D24便梁对行车线路进行加固，钢轨桩防护；
2）原设计图中对基坑支护无设计方案，考虑本桥基坑开挖深度较深，XX地区地下水位较高，支护采用钻孔桩及搅拌桩防护，确保基坑和周边建（构）物安全；开挖方式为人工配合挖掘机施工，基底设集水坑，用污水泵抽水；
3）结构混凝土采用清水混凝土工艺；模板选用定型整体钢模及异型钢模，螺杆对拉；钢筋工程采用机械加工人工绑扎，14毫米以上钢筋采用机械连接或焊接；
4）混凝土由搅拌站集中拌合，混凝土罐车运输，泵送入模。
施工顺序：施工顺序为：既有线路加固→施工Ⅱ线框架与附属工程→铺Ⅱ线轨道、Ⅱ线线路加固及开通→施工既有线下框架与附属工程。
……
稿件包括：
立交桥施工小结

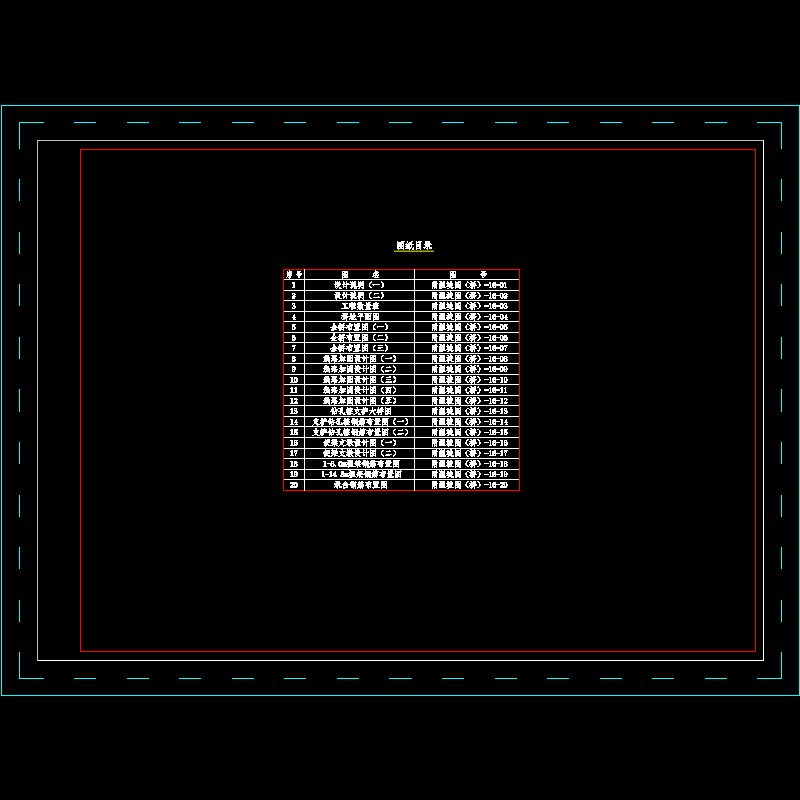

目录
封面
设计说明

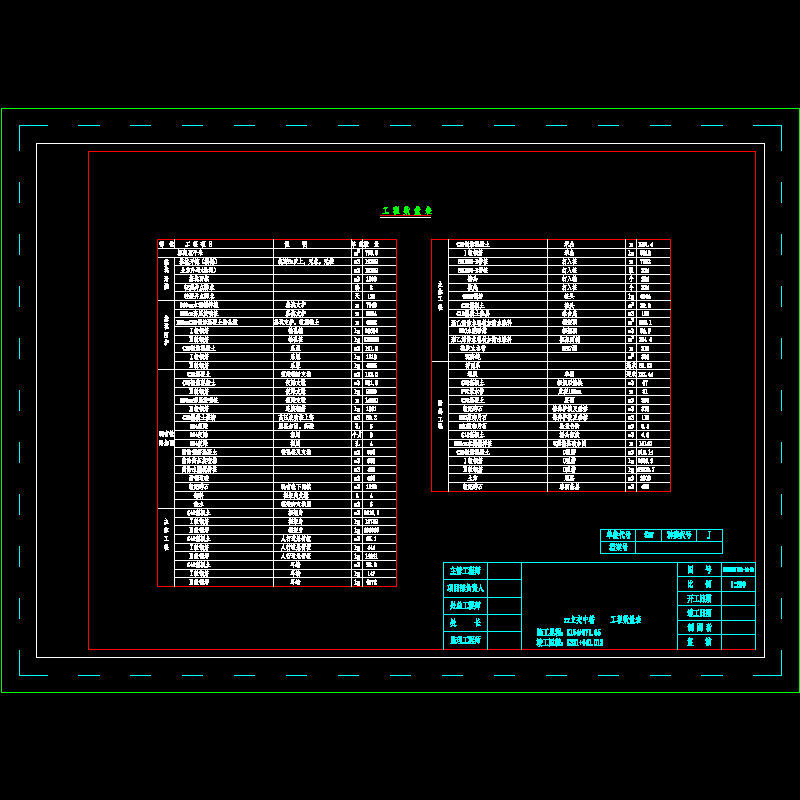

工程数量表
桥址平面图
全桥布置图3
线路加固设计图5
钻孔桩支护大样图
支护钻孔桩钢筋布置图2
便梁支墩设计图2
1-8.0m框架钢筋布置图
1-14.5m框架钢筋布置图
承台钢筋布置图
……
共计20张
