地铁站出入口地下通道延长段工程施工方案大样图CAD平面图

附件详情

通道面积主体部分:2200.7m3
通道尺寸:总长度213.28m;结构高度10.1m;结构宽度:9.9m
主体部分装修后地坪至结构顶板底面净高大于4500mm
主体部分地坪装修层厚度:150mm
主体部分装修后净高大于3500mm
人行通道宽度8500mm,局部7400mm
人行通道装修后净宽7500mm,局部6400mm
人行通道坡度0.5%
楼梯踏步装修层厚度:50mm
人行通道装修后净高3200mm
楼梯间,风机房装修后地坪至结构顶板底面净高大于4500mm
楼梯间,风机房地坪装修层厚度:150mm
……
该资料包含:
封面、资料目录、 设计说明
总平面图
地下通道平面图、集水井断面
地铁下沉广场-9.350标高平面图
地铁下沉广场-6.000标高平面图
地铁下沉广场首层平面图
楼梯大样图
剖面图、平行扶梯下底坑平面图
地铁站出口地面层平面图
地下通道纵断面
楼梯负一层平面图、地下通道及风机房局部顶板抬高部分大样
楼梯地面层平面图、剖面图
地铁站风道改造部分平面图、剖面图
……
共计18张

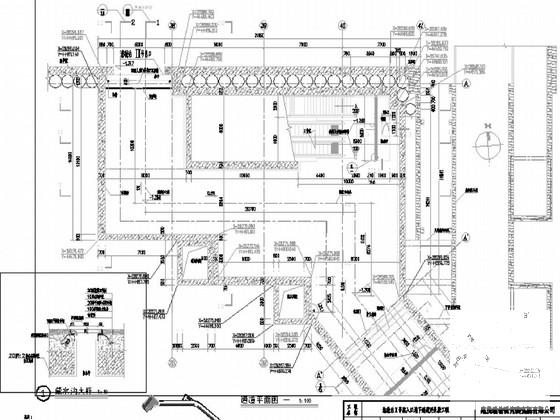

地下通道平面图

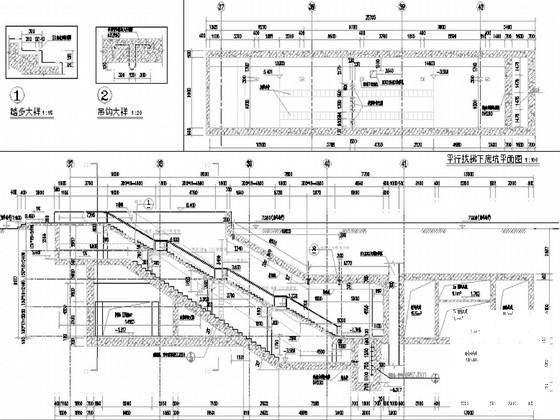

平行扶梯下底坑平面图

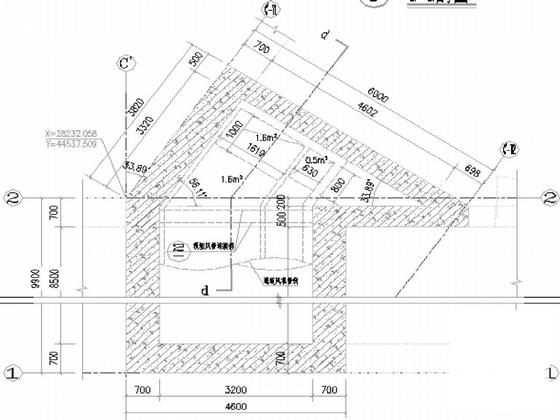

地下通道及风机房顶板局部抬高平面图

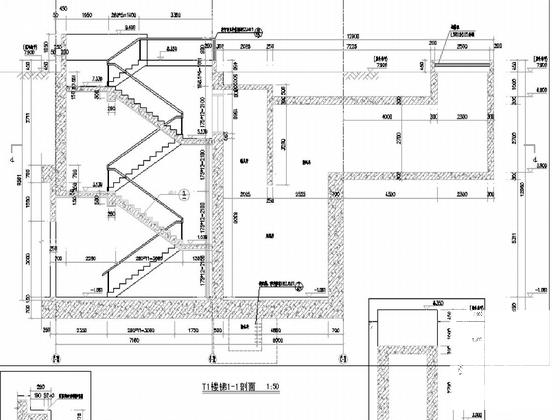

楼梯剖面图

地下通道纵断面

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地铁站地下通道大样图 - 1
    地铁站地下通道大样图 - 1
  • 地铁站地下通道大样图 - 2
    地铁站地下通道大样图 - 2
  • 地铁站地下通道大样图 - 3
    地铁站地下通道大样图 - 3
  • 地铁站地下通道大样图 - 4
    地铁站地下通道大样图 - 4
  • 地铁站地下通道大样图 - 5
    地铁站地下通道大样图 - 5
  • 地铁站地下通道大样图 - 6
    地铁站地下通道大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
