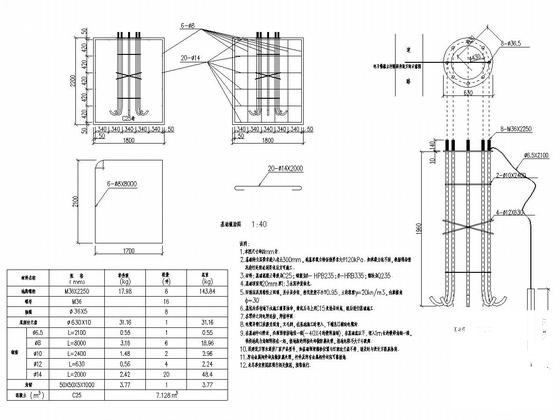

城市次干道交通工程施工大样图设计cad信号灯基础图

附件详情

主要技术标准：
1）规划道路等级：城市次干道
2）设计车速： 40km/h。
3）规划路幅红线宽度：26m。
4）设计年限：15
5）设计荷载：城—A级；轴载标准Bzz——100（路面）
……
本道路规划路幅宽度为26米，根据道路工程初步设计的批复，标准横断面型式确定如下：
3.0m(人行道) + 3.0m(非机动车道) +14.0m（机动车道）+3.0m(非机动车道)+ 3.0m(人行道) =26m。
……

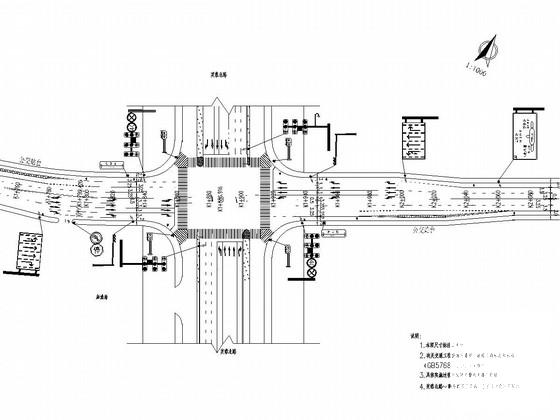

该资料以《道路交通标志和标线》（GB5768—2009）为依据。交通标志的设置按警告、禁令、指示的顺序，先上后下，先左后右进行排列。各种交通标志的设置位置到所指示地点的距离（即视认距离）满足规范要求。根据道路技术标准，按规范要求设车道分界线、车道边缘线、导流线等各类标线。
道路交通标志、标线的作用是管制和引导交通。
交通标志按照不同的功能分为：警告标志、禁令标志、指示标志、指路标志四大类。

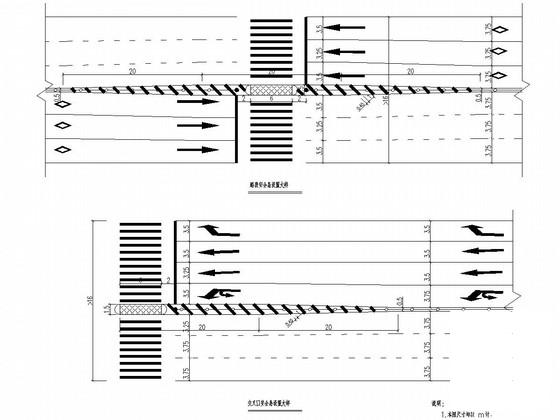

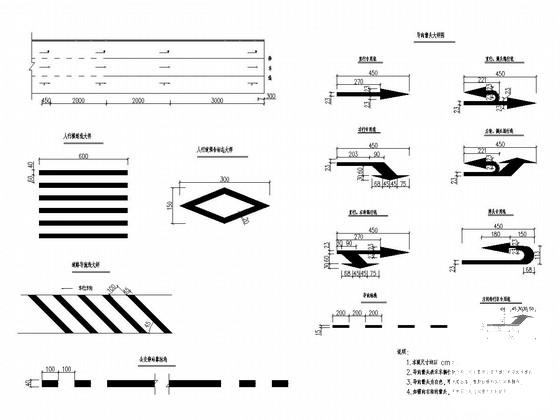

交通标线分为：路面标线、突起路标和立面标记。
……
共52张，。
