公园连接线双向两车道道路施工大样图设计cad构造图平面图

资料简介
赚取积分

车道数：四车道
设计时速：30km/h
位置：重庆
编制时间：近代

附件详情

设计说明
资料目录
区位图
道路标准横断面图
平面图
纵断面图
直线、曲线及转角一览表
逐桩坐标表
路基典型横断面图
横断面图（一）～（六）
土石方工程数量表
特殊路基处理平面图
SMA路面结构、路缘石结构详图
人行道铺装平立面图及做法大样
盲道设计图
人行道残疾人通道设计图
人行道栏杆大样图
TBS生态护坡大样图
菱形网格护坡结构图
陡坡路堤及填挖交界处理设计图
地下管网构筑物穿越道路路基加固大样图
护脚大样图
路基填方土工格栅设置大样图
多管式防撞护栏构造图（一）～（三）
1#挡墙平面图
1#挡墙结构立面图
1#挡墙典型横断面图（一）
1#挡墙典型横断面图（二）
抗滑桩(KHZ)大样图
挖孔桩锁口护壁设计图
一般重力式挡土墙大样图

附件详情

【设计依据】《建筑地基基础设计规范》（GB 50007-近代）、《城市道路工程设计规范》（CJJ37－近代）、《城镇道路路面设计规范》（CJJ169-近代）、《混凝土结构设计规范》(GB 50010-近代)
【项目概要】全线总长237.394m，标准路幅宽度为12m，该道路为城市支路，双向两车道，设计车速为20km/h。道路交通量达到饱和状态设计年限为10年，SMA沥青砼路面设计年限为10年。按道路设计标高平场，左侧最大填方高度15.0m，右侧最大填方高度10.44m，边坡安全等级二级。道路左侧路堑最大挖方高度约15.28m，坡向约235°～175°，斜坡地带岩土界面较陡。道路右侧路堑最大挖方高度约7.50m，坡向约55°～355°。地道部分由于采用明挖形式，建议采用锚杆挡墙支挡。在陡坡路堤及欠稳定的斜坡路堤设置护脚的同时，需在管线埋置深度以下至路基底部铺设多层双向聚丙烯土工格栅。
道路加宽：根据规范要求，圆曲线半径小于250m的平曲线应进行加宽设计。本次施工图设计对半径小于250m的平曲线路段按规范要求进行了加宽设计，加宽渐变段采用三次抛物线形式进行过渡，加宽渐变段长度与缓和曲线段长度保持一致。路面结构沥青混凝土路面，标准轴载为100KN，采用设计弯沉和沥青层底拉应力控制，人行道采用透水砖铺装，规格为20×10×6cm。道路两侧填方高度大于2米处设置人行道栏杆。
……共计36张，

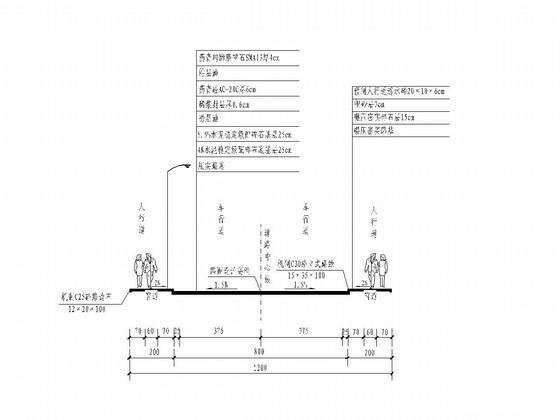

道路标准横断面图

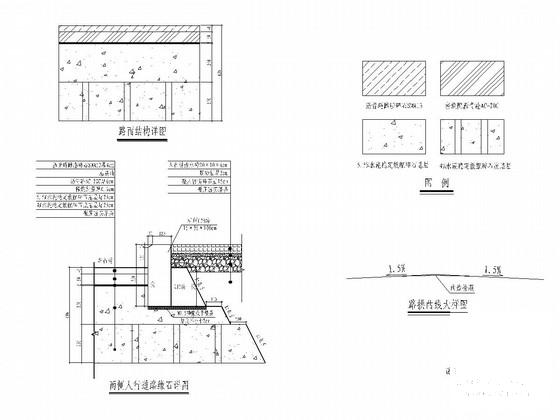

SMA路面结构、路缘石结构详图

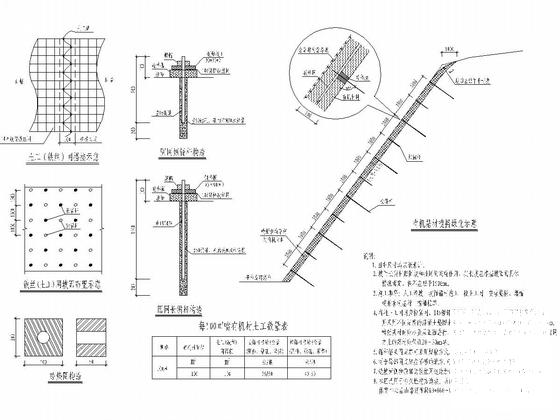

TBS生态护坡大样图

挡墙典型横断面图

挖孔桩锁口护壁设计图

陡坡路堤及填挖交界处理设计图

人行道铺装平立面图及做法大样

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
