一份双向两车道城市支路CAD施工方案图纸设计（道排）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本图纸设计内容为全线道路的平面设计，纵断面设计，横断面设计，路面结构设计，道路无障碍设计，雨水、污水及给水设计。 　　…… 　　技术标准： 　　1、道路等级：城市支路； 　　2、设计速度：40km/h（无中间分隔带）； 　　3、车道数：双向2车道； 　　4、路面结构设计荷载：BZZ—100； 　　交通量饱和设计年限：15年； 　　路面结构达到临界状态设计年限：10年； 　　5、路槽底面土基设计回弹模量：不小于30MPa； 　　6、抗震设防：本地区抗震设防烈度为6度以下，道路不设防。 　　道路设计总长为366.318m，全线路幅宽20m。全线为新建道路工程。 　　…… 　　道路标准横断面方案： 　　3.0m人行道 1.0m非机动车道 3.5m机动车道 3.5m机动车道 1.0m非机动车道 3.0m人行道，路幅总宽15m。 　　该方案中非机动车道1.0m不满足规范中非机动车专用道路面宽度单向不小于3.5m的要求。考虑到行车安全、近远期发展相结合等因素，本方案设计与规划有差异，设置的标准横断面为： 　　3.5m人行道 6.5m行车道 6.5m行车道 3.5m人行道，路幅总宽20m。 　　该资料在道路中线左侧4.75m处布置一条雨水管道、8.0m布置一条给水管道、9.5m处布置一个通信管群；在道路中线右侧4.75m处布置一条污水管道、8.5m处布置电力管道。 　　…… 　　共38张，编制于2013年。

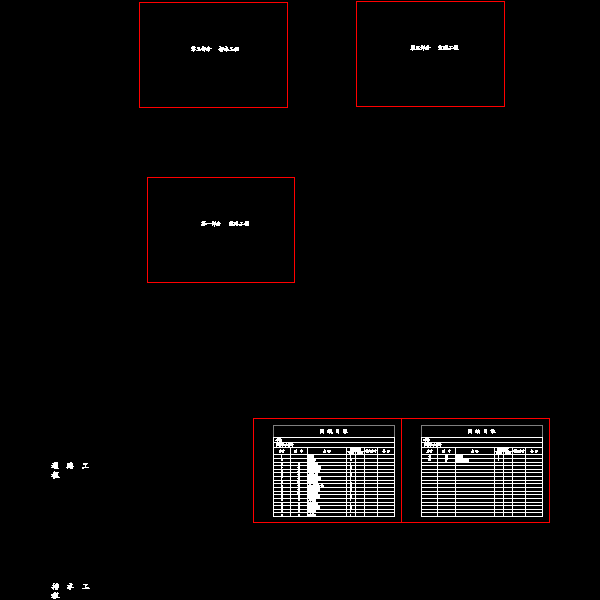

第 1 张图

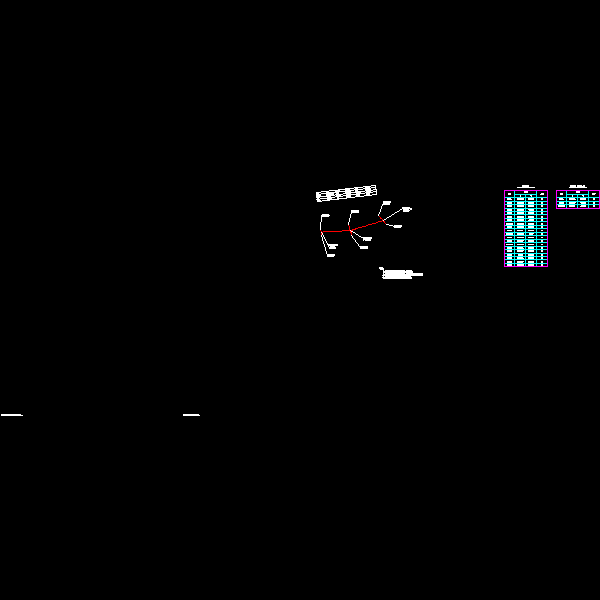

第 2 张图

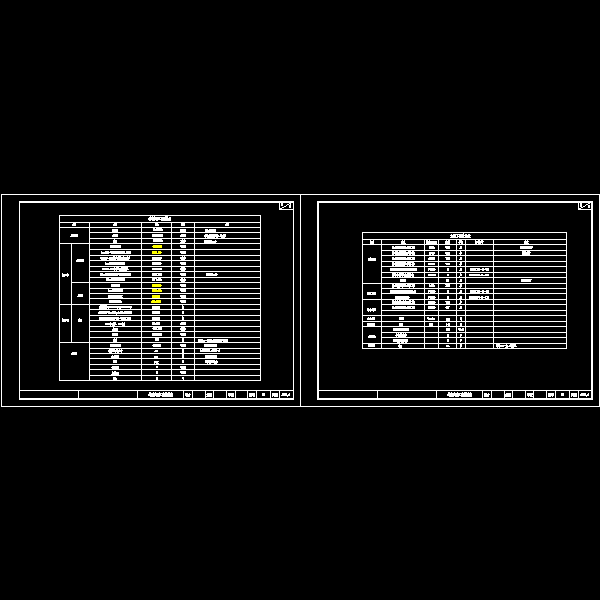

第 3 张图

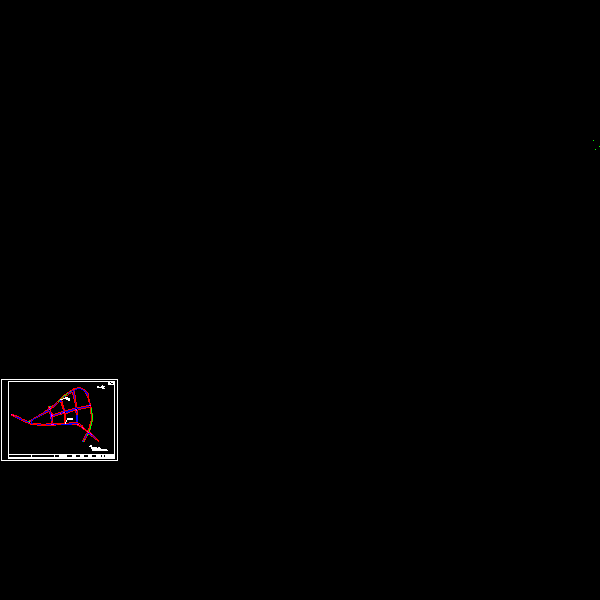

第 4 张图

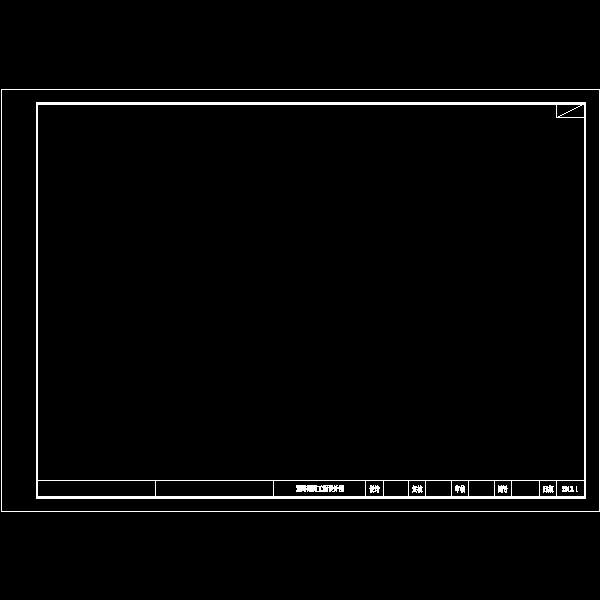

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
