一跨1-18米钢筋混凝土空腹式无铰拱桥设计施工图纸cad构造图及布置图

附件详情

设计依据：《公路圬工桥涵设计规范》（JTG D61－近代）；《公路桥涵设计通用规范》（JTG D60－近代）。

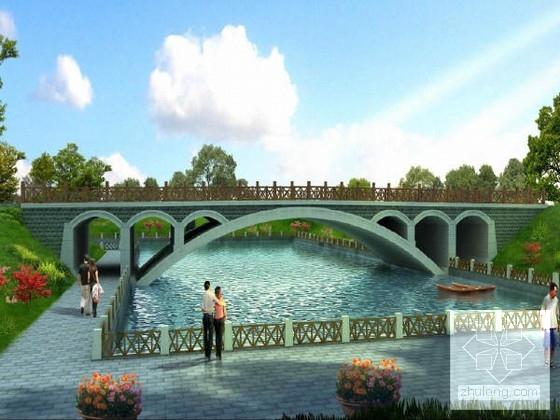

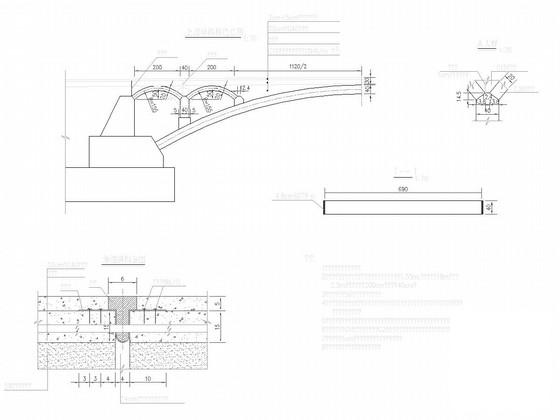

设计荷载：人群荷载: 4.3kPa；校验荷载：汽车，0.8※公路Ⅱ级。桥面宽度：0.48m栏杆+6.1m人行道+0.48m栏杆；桥梁中心线与河道中心线为正交，设计桥型为一跨钢筋混凝土无铰拱桥。桥梁上部结构采用空腹式拱桥,主拱圈跨径18m，矢高2.5m。桥横断面：宽7.06m，中间人行道6.1m，两侧护栏各宽0.48m。桥面不设横坡。纵坡为1%，竖曲线半径500m，利用纵坡排水。拱桥侧面用环氧砂浆粘镶面料石。桥头设置停留平台，从平台上设置梯道可以下到桥下的驳岸。栏杆采用木头栏杆，细部尺寸可以根据美观及安全适当调整。桥梁在桥台侧横墙上方设置2cm贯通伸缩缝，缝内填柔性材料。除伸缩缝外设置多处变形缝。
……

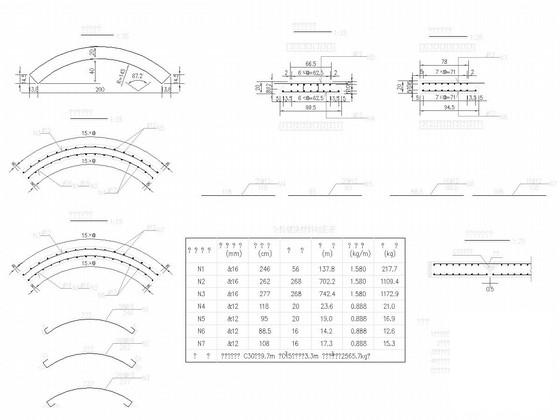

上部结构：主拱圈厚40厘米，采用C40钢筋混凝土结构，腹拱厚20厘米，采用C30钢筋混凝土结构，桥面铺装采用3厘米细粒式沥青混凝土+5厘米中粒式沥青混凝土；下面为22cm的钢筋混凝土铺装；再下面为拱桥填料，采用陶粒轻质混凝土，以减轻桥梁结构自重。
下部结构：桥梁下部采用U台。桥台后设置止推板，以抵抗水平推力。U台采用片石混凝土结构，在拱脚的位置采用C40混凝土。
……
共计12张，
