[CAD]景观1-25米空腹式普通钢筋混凝土板拱桥设计图纸(桩基础).dwg

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

根据景观需要及业主要求，该桥形式为1-25米空腹式普通钢筋混凝土板拱桥，桥台为重力式桥台、钻孔灌注桩基础。桥梁全长为49.19米。 　　技术标准 　　1、设计荷载：公路-Ⅱ级； 　　2、桥面宽度：5米（人行道） 2×7米（机动车道） 5米（人行道），全宽为24米； 　　3、桥面横坡：2%； 　　4、桥梁纵坡：i1=0.908%、i2=-0.777%； 　　5、桥梁交角：90° 　　6、地震加速度：0.1g。 　　该资料包含： 　　1、全桥主要工程数量表 　　2、总体布置图 　　3、主拱圈及腹拱钢筋布置图 　　4、立柱及盖梁钢筋布置图 　　5、桥台一般构造图 　　6、拱座钢筋布置图 　　7、桥台承台钢筋布置图 　　8、桩基钢筋布置图 　　9、桥面铺装钢筋布置图 　　10、人行道板钢筋布置图 　　11、栏杆构造图 　　12、锥坡构造图

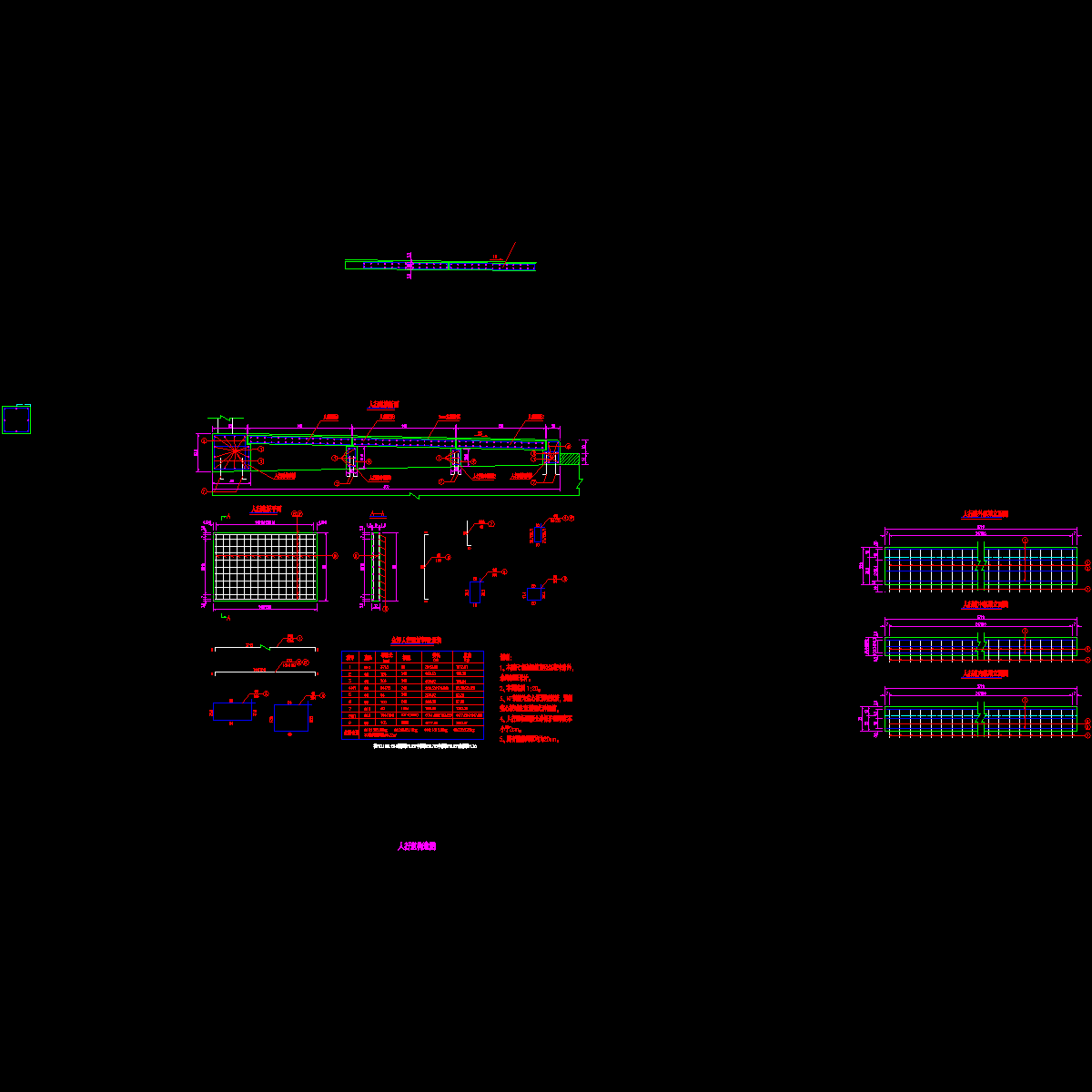

27人行道构造图.dwg

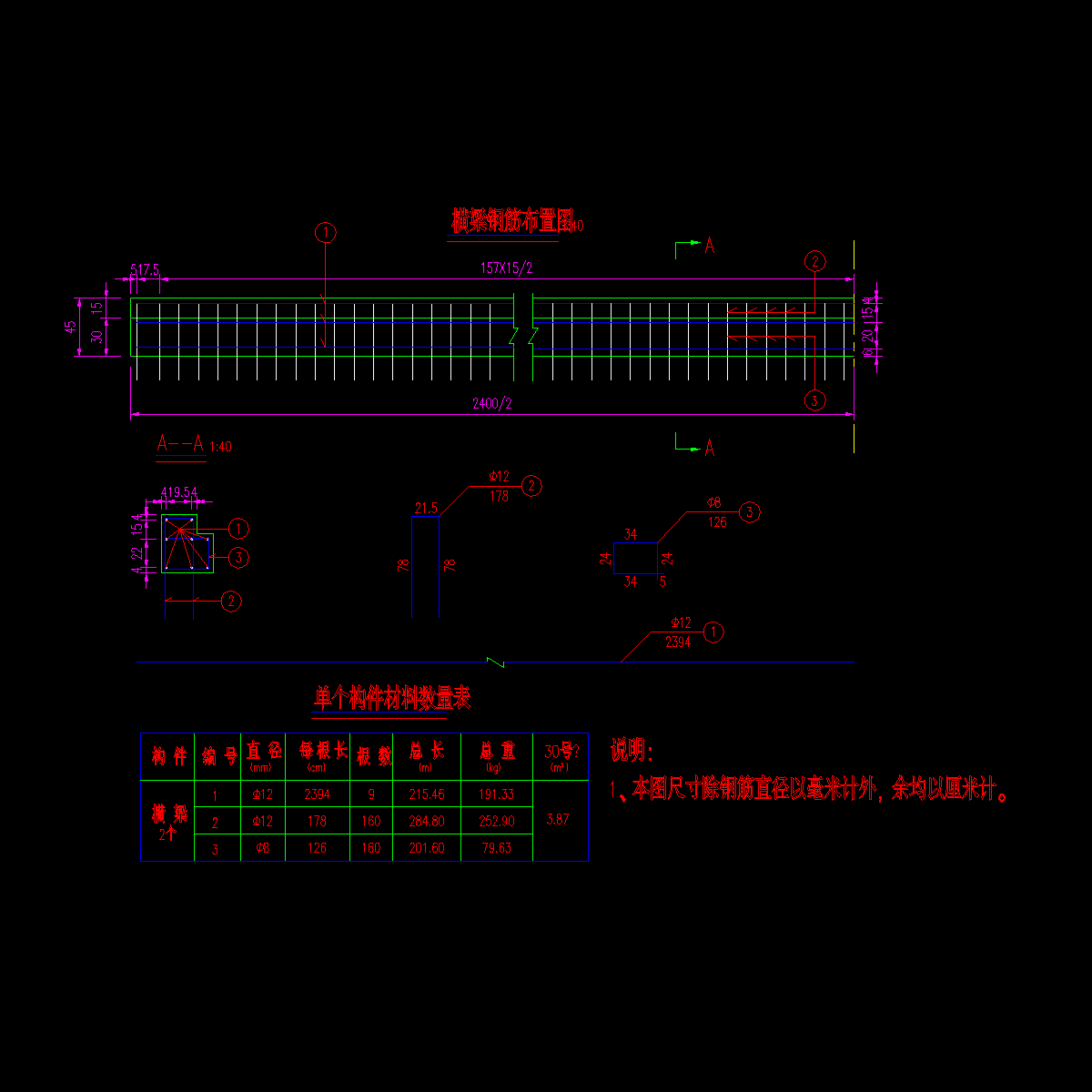

边横梁钢筋布置图.dwg

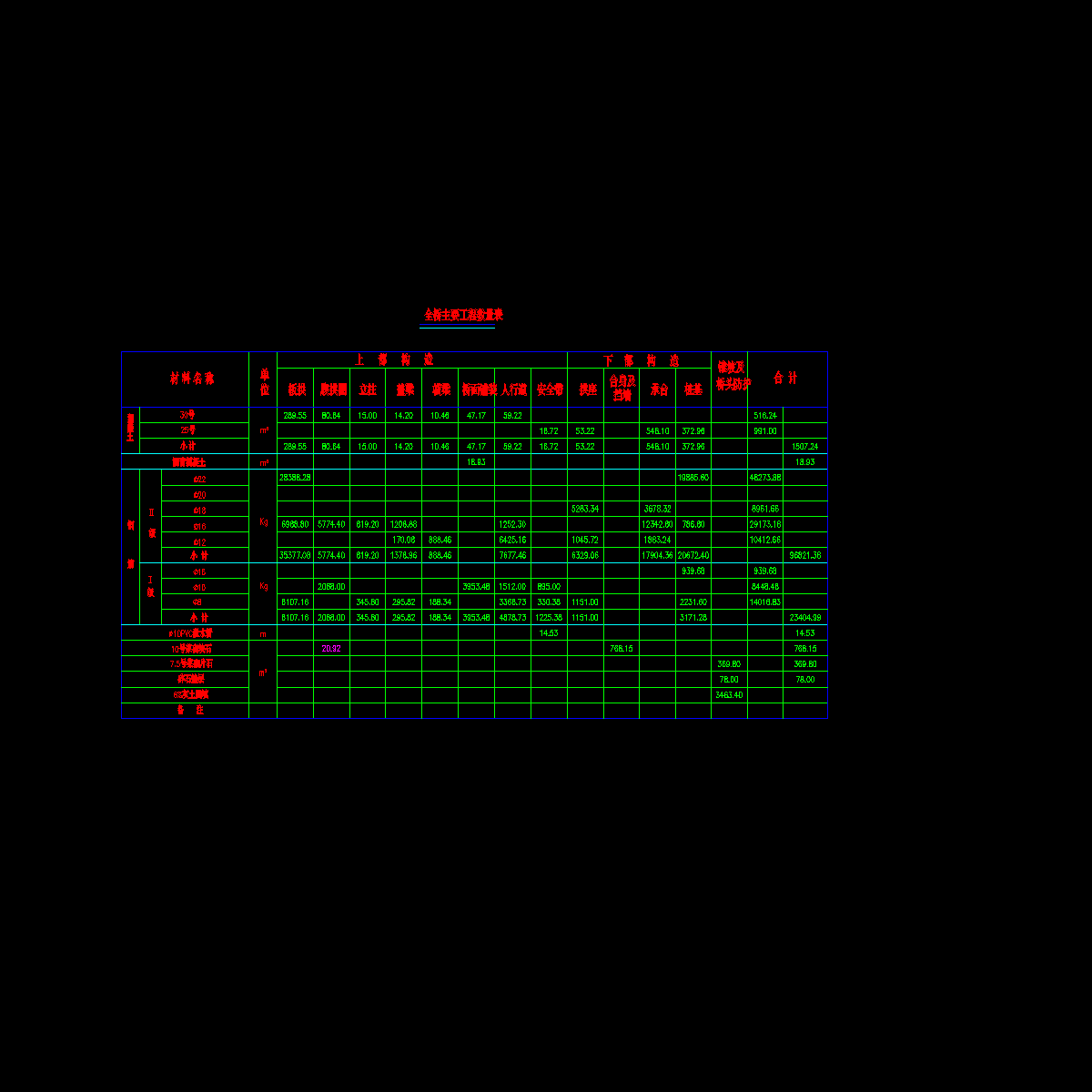

工程量表.dwg

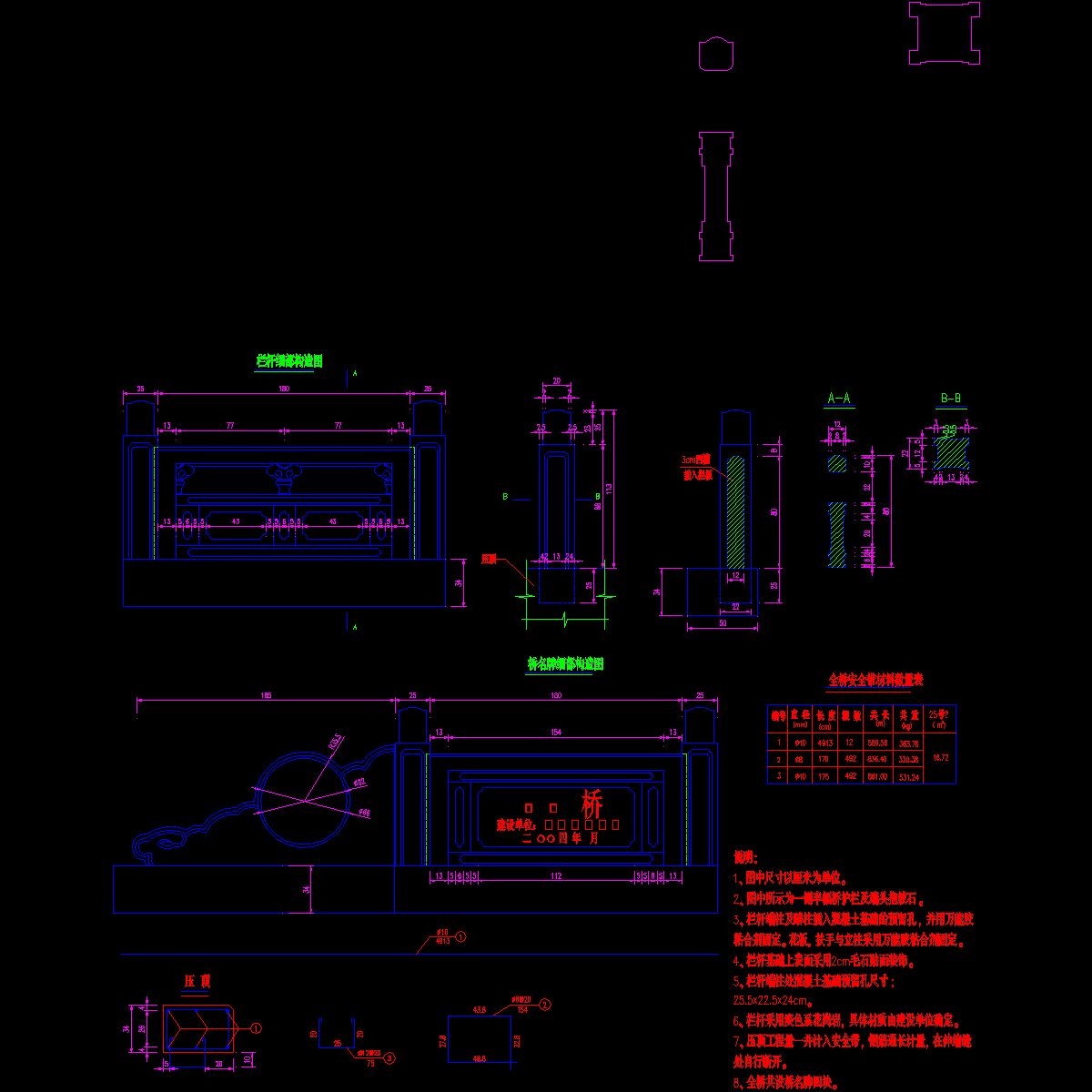

栏杆构造.dwg

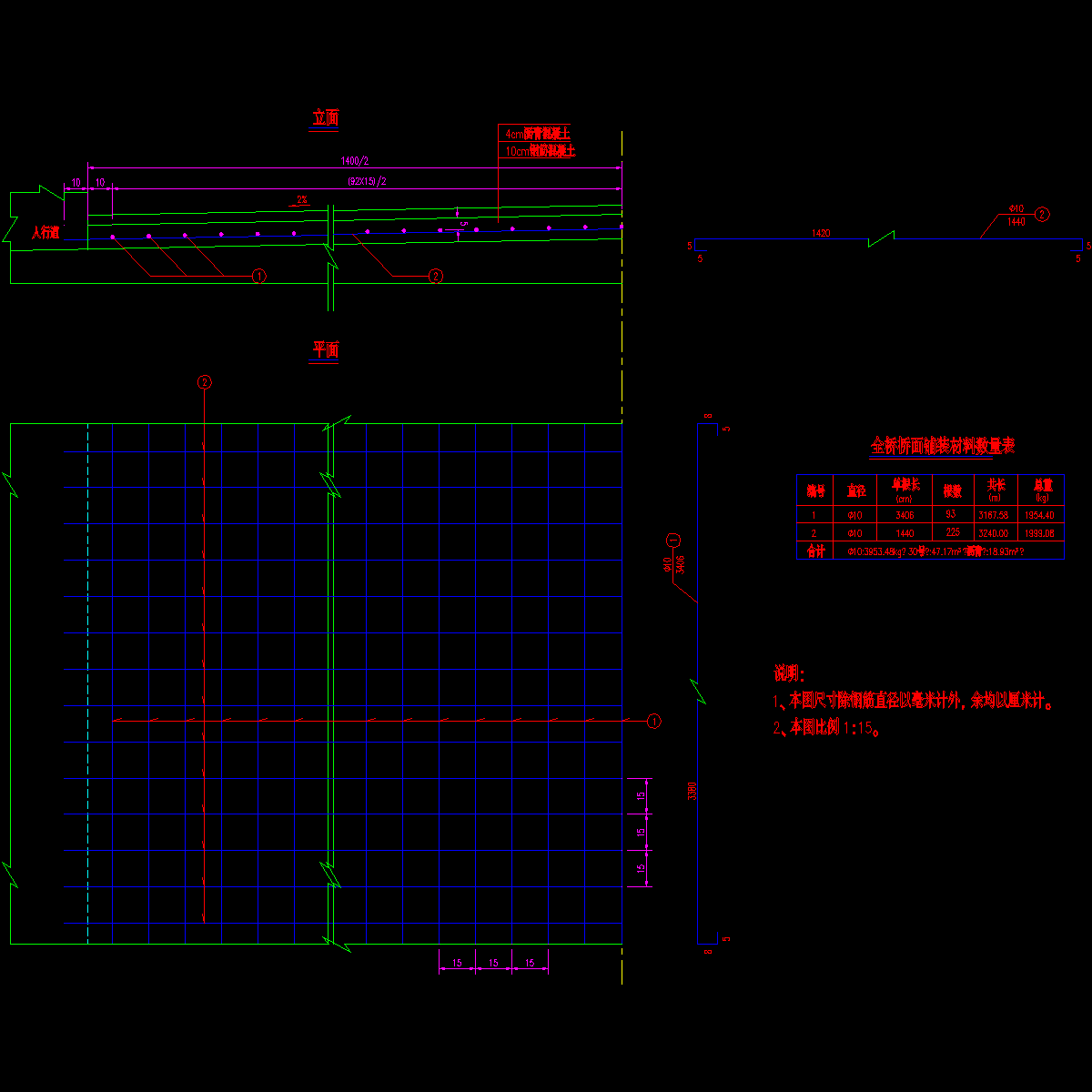

桥面铺装钢筋布置图.dwg

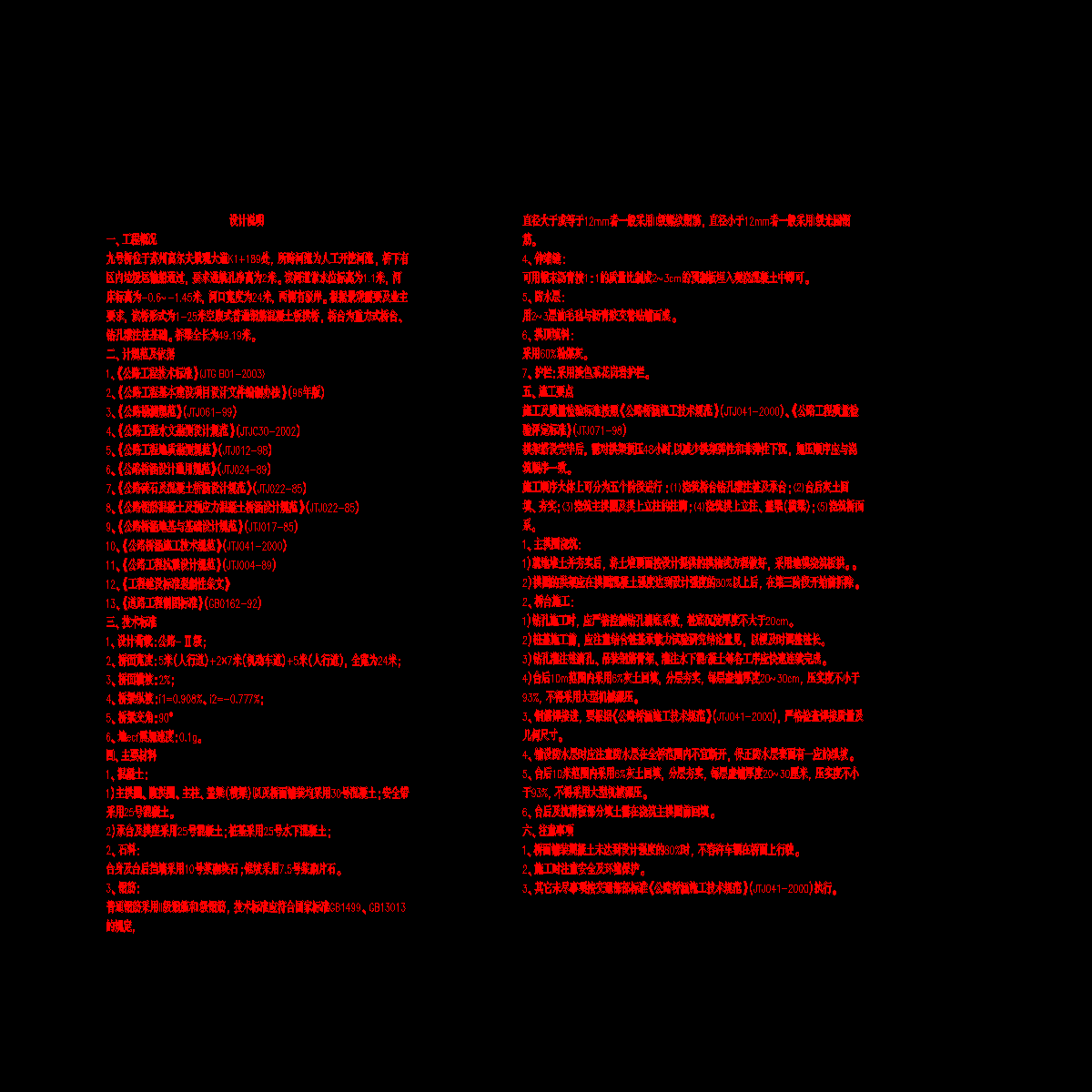

说明.dwg

桩基钢筋布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
