大厦通风、防排烟及中央空调设计施工图cad平面图

项目概要：该项目为 贵州省某大厦通风、防排烟及中央空调设计施工图 。全楼建筑面积约35311.89平方米，建筑高度99.6m。地下室为车库，面积约11886.5平方米，设置机械通风、排烟系统；塔楼为办公，建筑面积约23425.39平方米，空调面积16535.08平方米，夏季空调逐时叠加最大负荷约2452.18kW，选型考虑80%的同时使用系数，故主机冷量按1970kW选型。空调主机选用直燃型溴化锂冷温水机组，空调冷热源由两台置于屋面机房内的该机组提供，冷温水循环泵、冷却水循环泵及冷却塔均由主机配套供应。

设计范围：

1. 办公区域空调系统设计；

2. 地下车库通风及防排烟系统设计；

3. 屋顶电梯机房、地下设备用房（配电房、水泵房）及公共卫生间的通风系统设计；

4. 防烟楼梯间及合用前室防排烟系统设计。

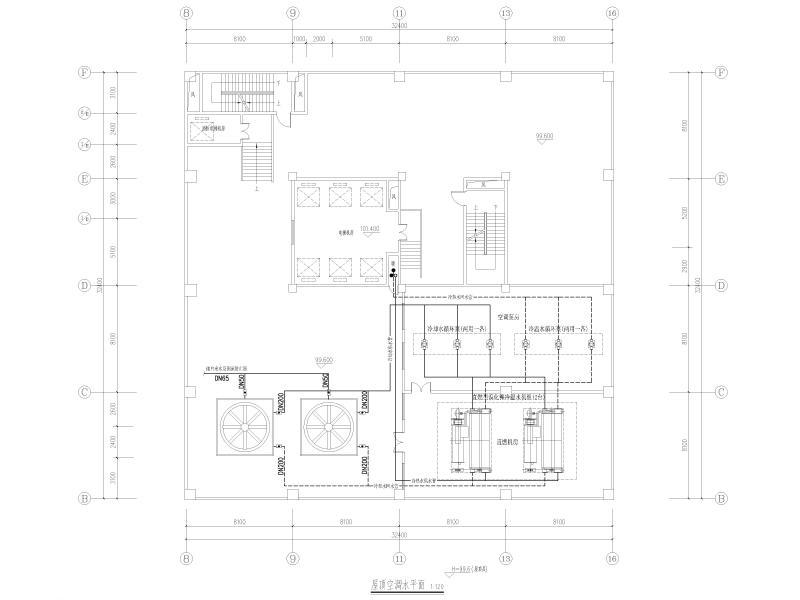

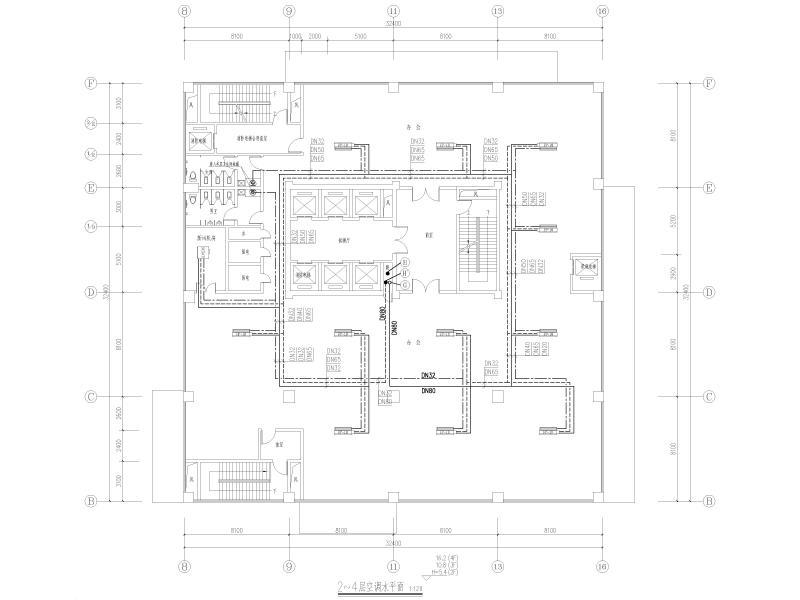

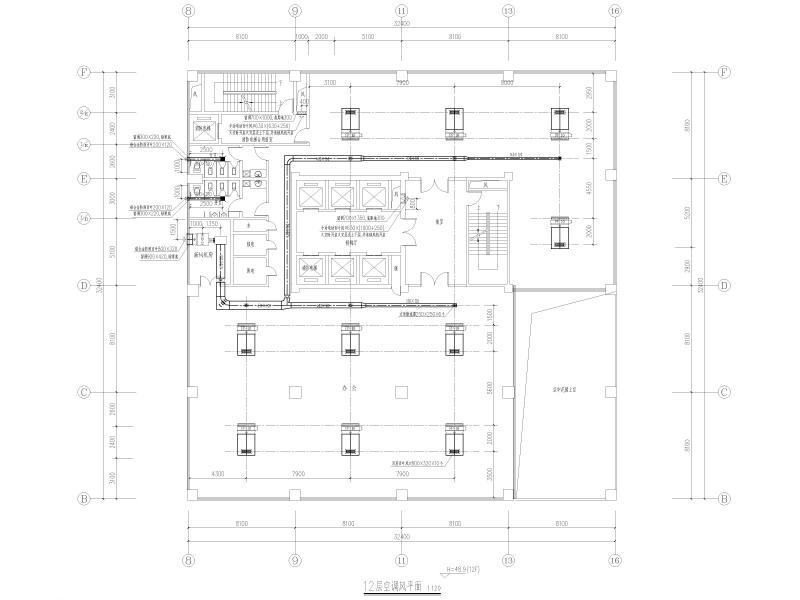

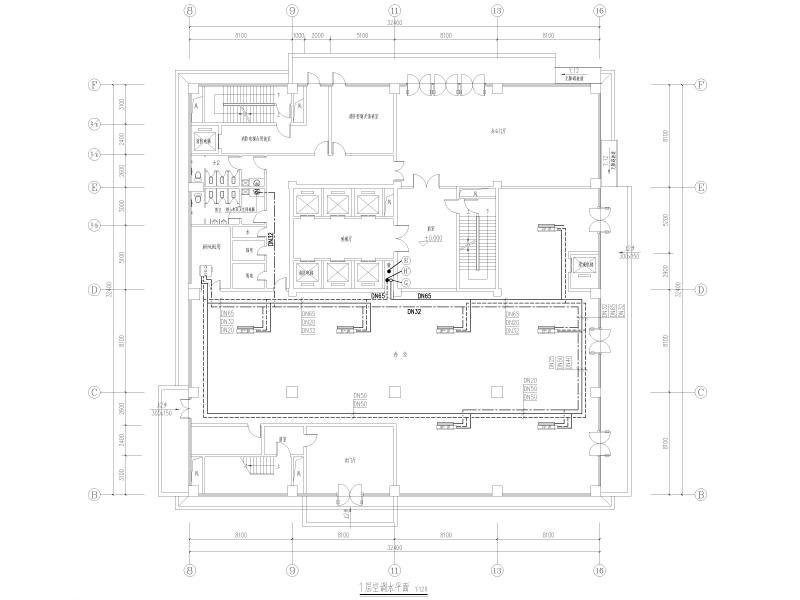

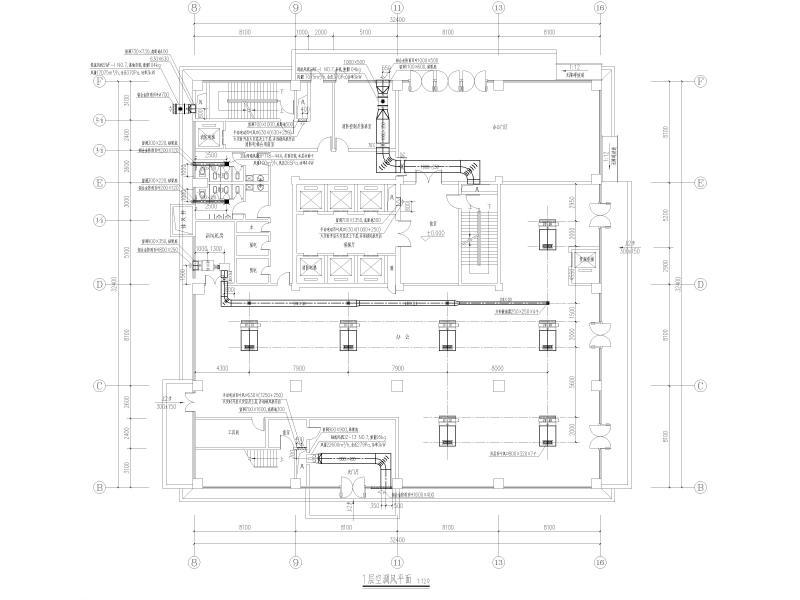

部分图纸展示：
