[CAD]大厦暖通中央空调设计图纸.dwg

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目的地下室及一、二层的公共部分采用中央空调。系统总冷负荷为1970kW, 总热负荷为1180kW，设置两台风冷热泵机组，每台制冷量为985kW，风冷热泵机组设于裙房屋顶，空调水系统配置闭式膨胀水箱，空调水泵及闭式膨胀水箱均设于屋顶。夏季由热泵机组供给空调系统7~12 C的冷冻水，冬季由热泵机组供给空调系统40~45 C的空调温水。 　　 本建筑的商场、餐厅等大空间采用全空气系统。棋牌室、咖啡室等小房间采用新风加风机盘管的空调方式。空调水系统采用两管制，冬夏两用。 　　 该项目的公寓采用分体空调，予留室外机的位置，并统一组织凝结水的排放。

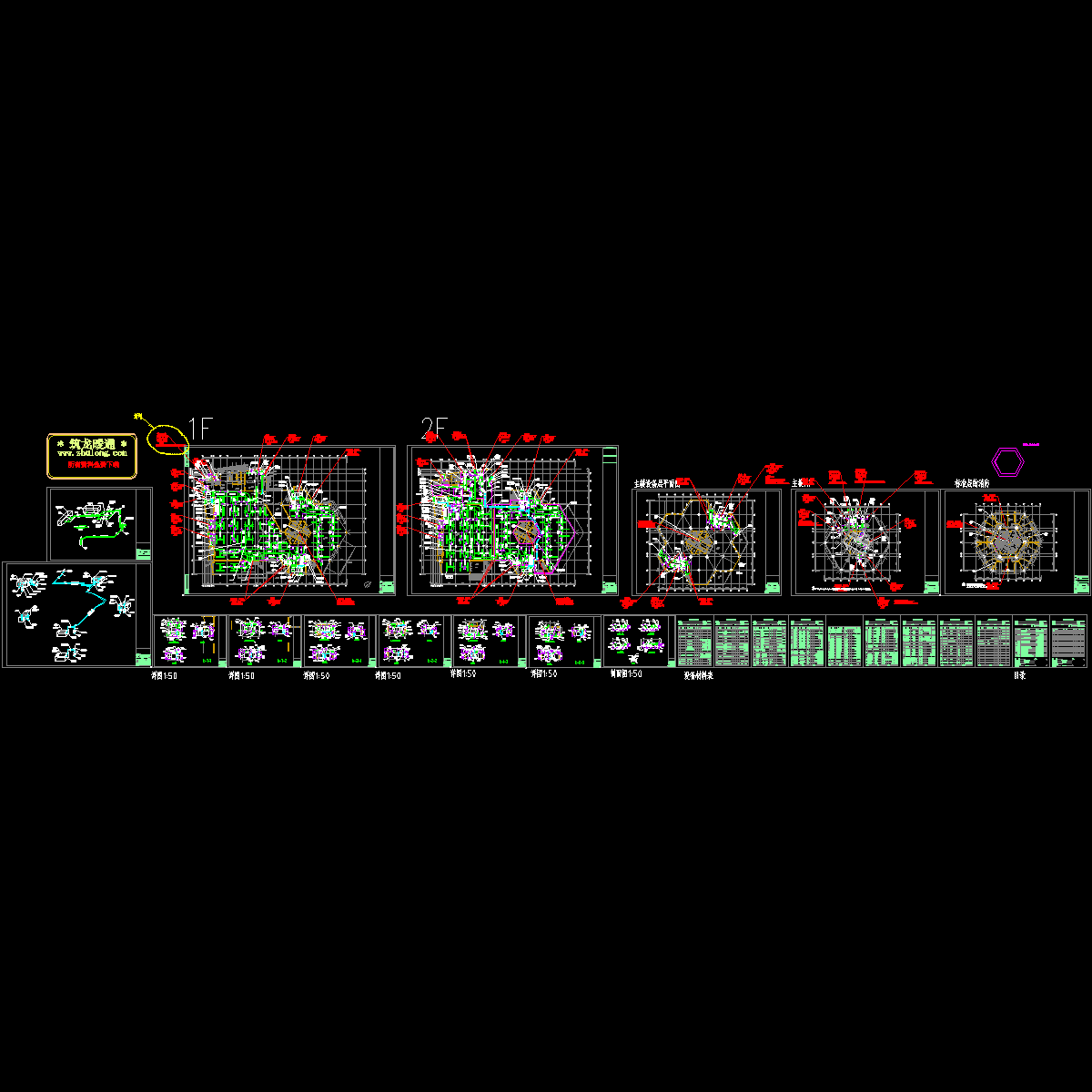

1f 2f+主楼平面.dwg

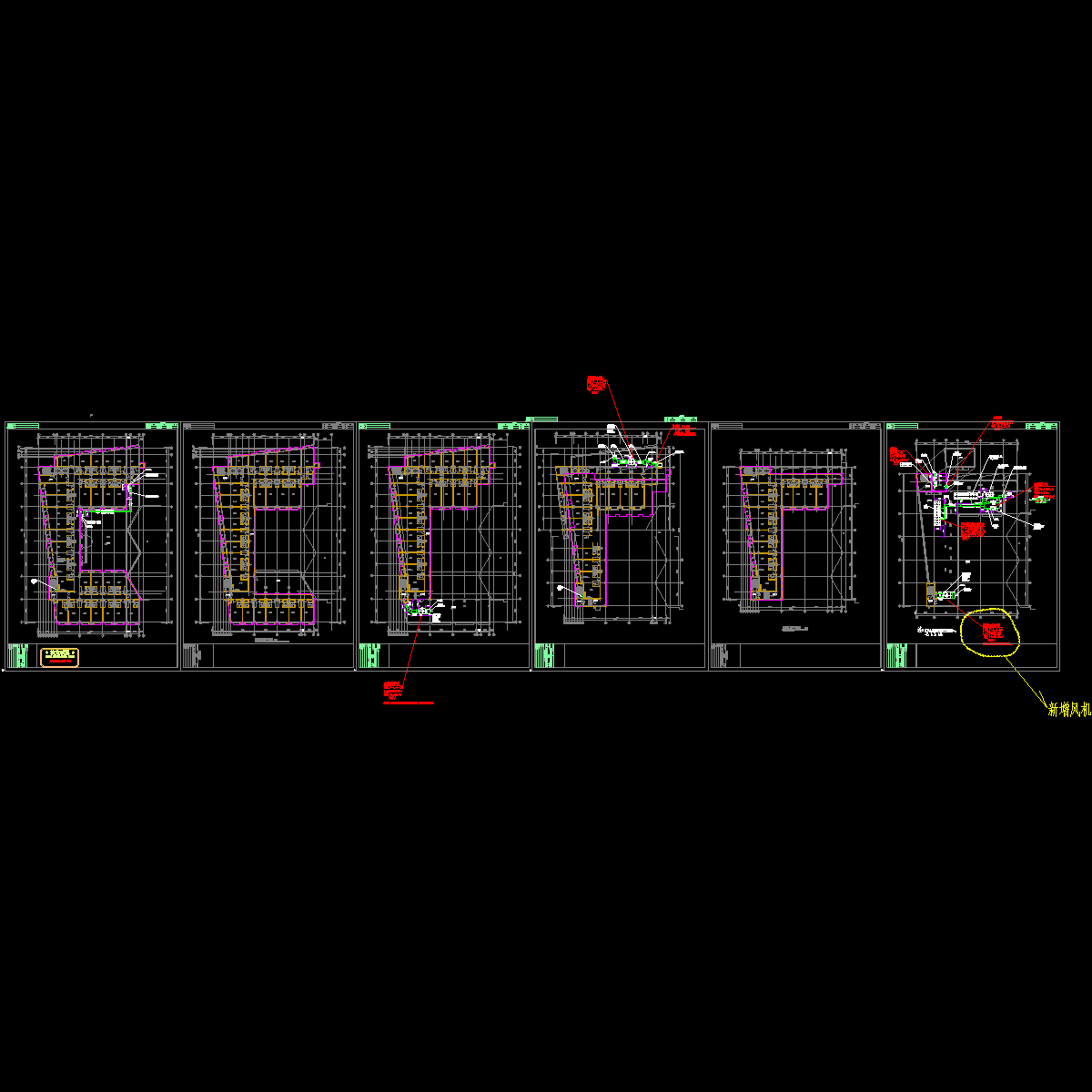

副楼平面3-7.dwg

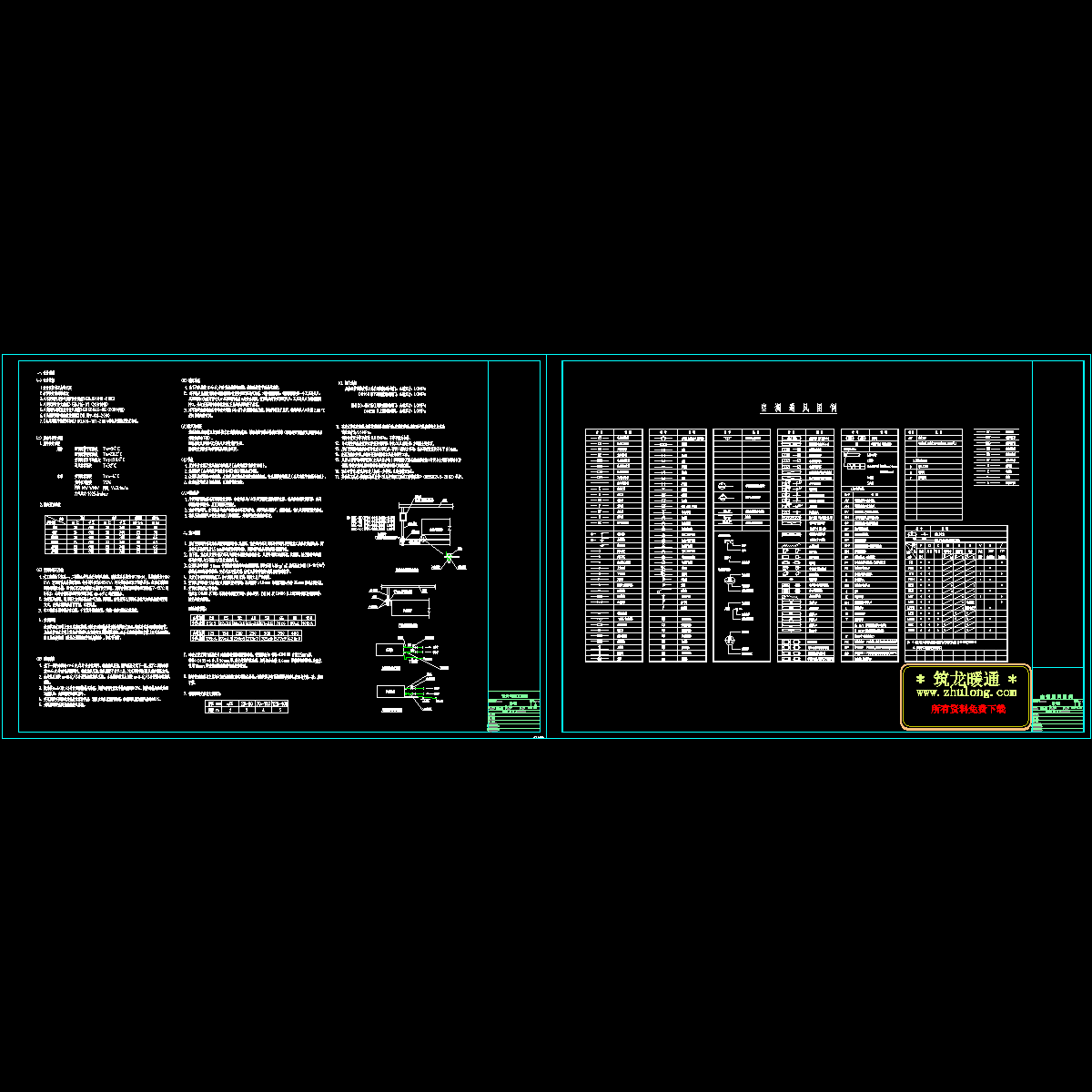

设计说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
