单层钢结构门式刚架厂房施工大样图cad平面布置图及立面图

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:16张
  • 设计年代:近代
该附件为: 单层钢结构门式刚架厂房施工图 ,格式为CAD,共18张,。
一、项目概要:
  • 建筑位于清镇市,为单层门式刚架结构。
  • 占地面积为2059.36平方米,建筑面积2059.36平方米。结构檐口标高为7.9m,
  • 该项目地形图采用的城市独立坐标系,高程体系为黄海高程体系,±0.000相当的绝对标高为1323.450m。
包含:钢 结构设计说明 ,钢结构焊缝说明,项目工程清单,桩基设计说明,基础平面图,预埋螺栓平面布置图,钢柱平面布置图,屋面结构布置图,墙筋布置图,墙筋大样图 等共16张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

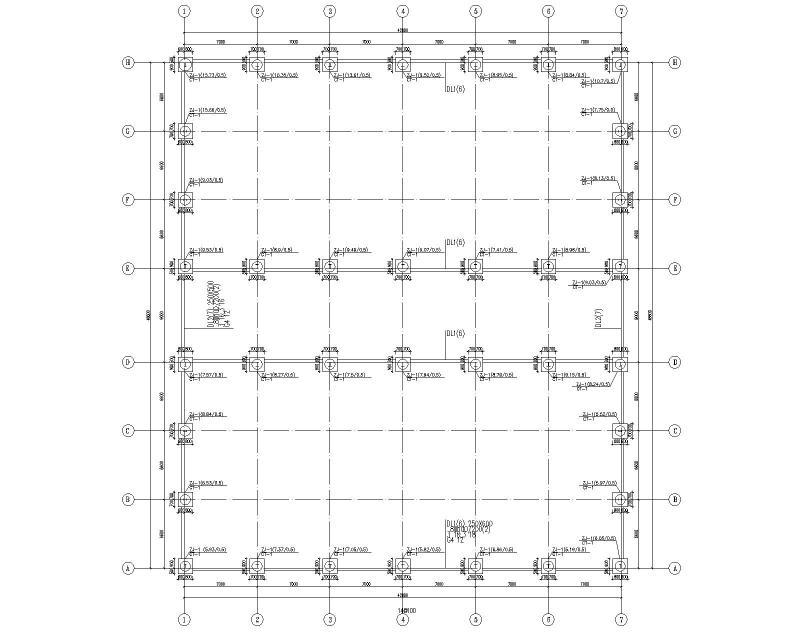

  • 基础平面布置图
    基础平面布置图
  • CJ-1
    CJ-1

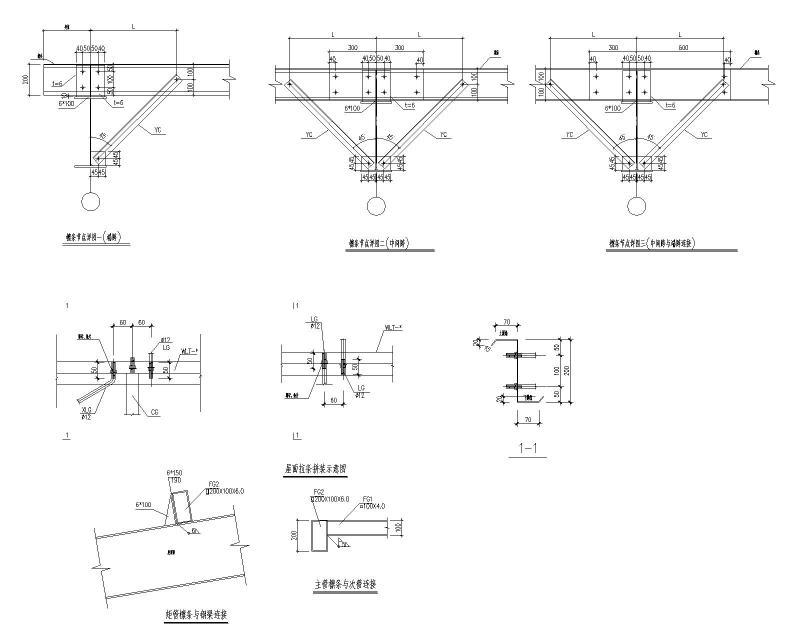

  • 大样图
    大样图

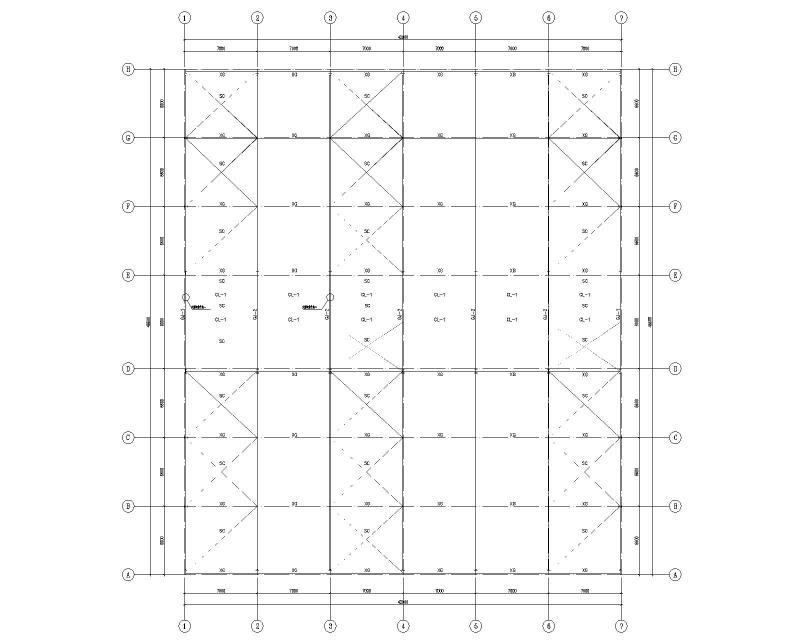

  • 屋面结构布置图
    屋面结构布置图

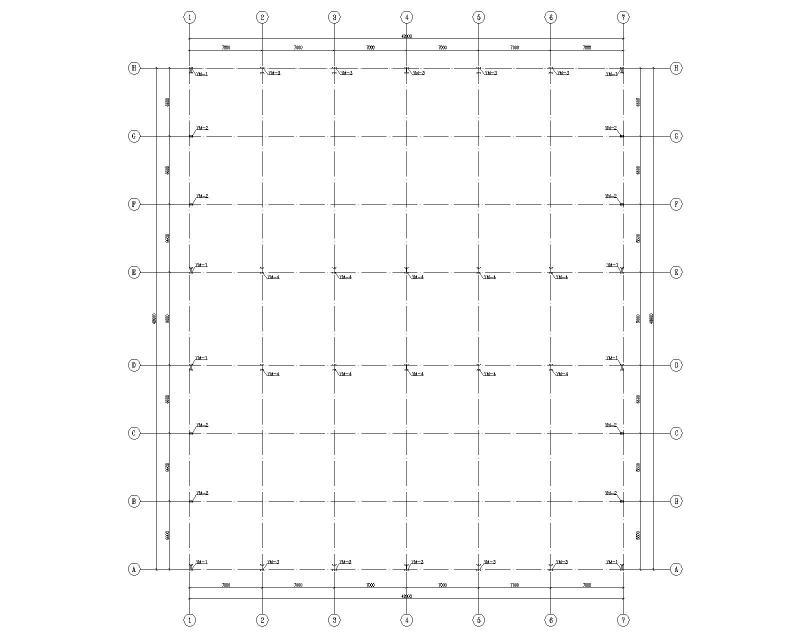

  • 预埋螺栓平面布置图
    预埋螺栓平面布置图

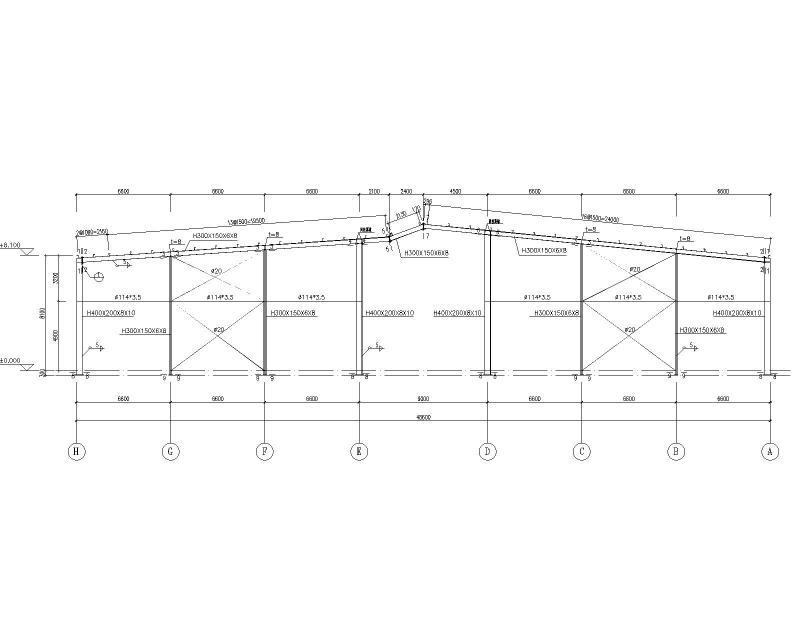

  • 轴柱间支撑立面图
    轴柱间支撑立面图
以上是部分截图,请下载附件后查看完整高清内容
