门式刚架厂房结构设计CAD施工图纸(单层厂房,共7张)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构最大跨度:20m
  • 参考图纸:7张
  • 设计年代:近代

附件详情

该资料包含:基础、拉梁平面布置图,围护墙平面布置图,锚栓平面布置图,檩条、拉条平面布置图,刚架、屋面支撑 平面布置图 ,GJ-1,GJ-1与KFZ的连接,墙架布置图,SC1,雨篷梁连接示意图,柱间支撑安装节点等
共7张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

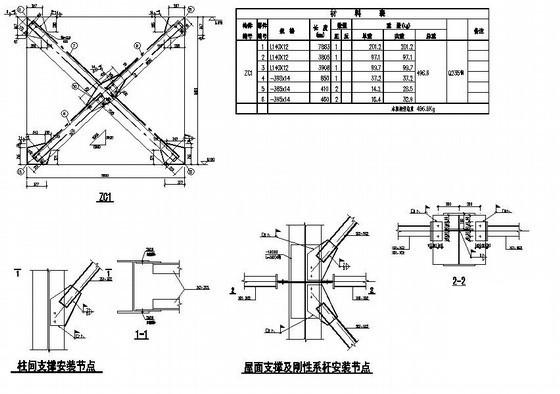

  • 门式刚架厂房施工图 - 1
    门式刚架厂房施工图 - 1

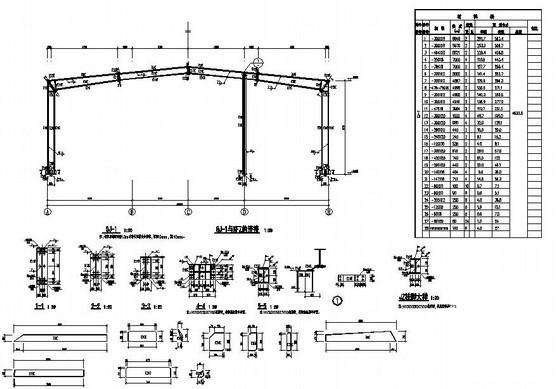

  • 门式刚架厂房施工图 - 2
    门式刚架厂房施工图 - 2

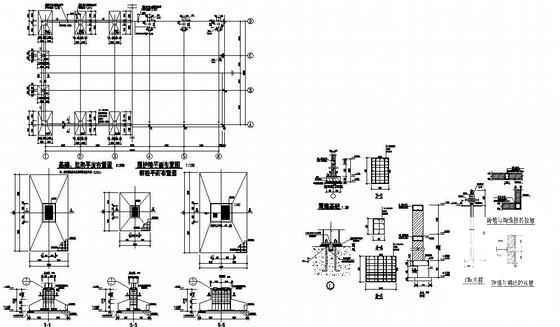

  • 门式刚架厂房施工图 - 3
    门式刚架厂房施工图 - 3

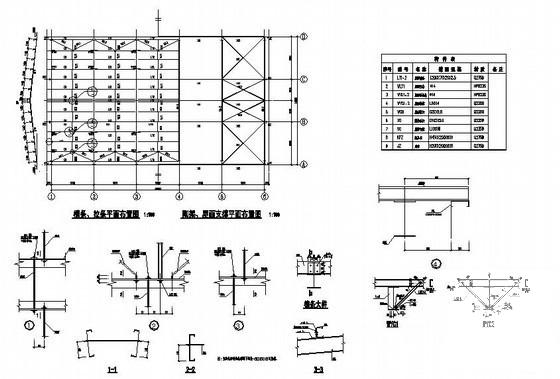

  • 门式刚架厂房施工图 - 4
    门式刚架厂房施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
