妇保院基础设施建设改造结构含计算书cad大样图及立面图

  • 建筑类别:住宅,医疗
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:10张
  • 设计年代:近代
该附件为: 妇保院基础设施建设改造结构含计算书 格式为CAD,。
一、资料目录:
  • 1.加固结构设计总说明,2.结构加固大样图,3.4.750梁结构加固图,4.2.750梁结构加固图,5.0.750梁结构加固图,0.750板结构加固图,等共10张。
二、项目概要:
  1. 该项目为妇幼保健院门急诊、住院、医技科室等基础设施建设改造项目,建设内容:K区3栋、4栋地下2层,负二层为全埋地下室车库,地上45层,一二层为商业,15、30层为避难层,其余为住宅,建筑高度138.9m,L2区11栋为地下四层车库,地上44层,一二层为商业,其余为住宅,建筑高度138.95m;
  2. 本次加固设计对三栋第二层进行改造,二层层高均为5.8m;K3栋二层建筑设计面积:2600 m,K4栋二层建筑设计面积:1700 m,L2区11栋二层建筑设计面积:2600 m,原建筑二层为商业现改造成医院设施,抗震设防类别由原来的丙类标准设防改为乙类重点设防;房屋高度超过A类最大适用高度,按B类设计。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

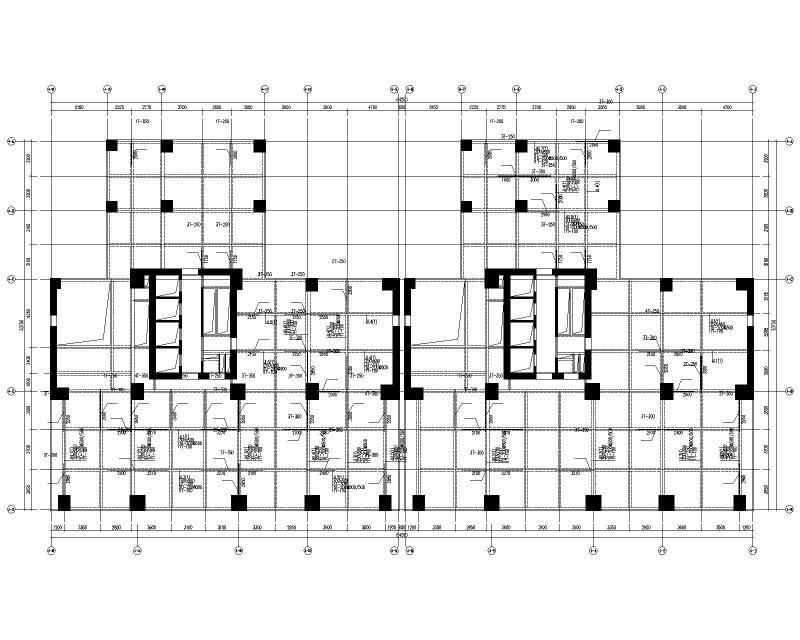

  • 4#楼0.750板结构加固图
    4#楼0.750板结构加固图

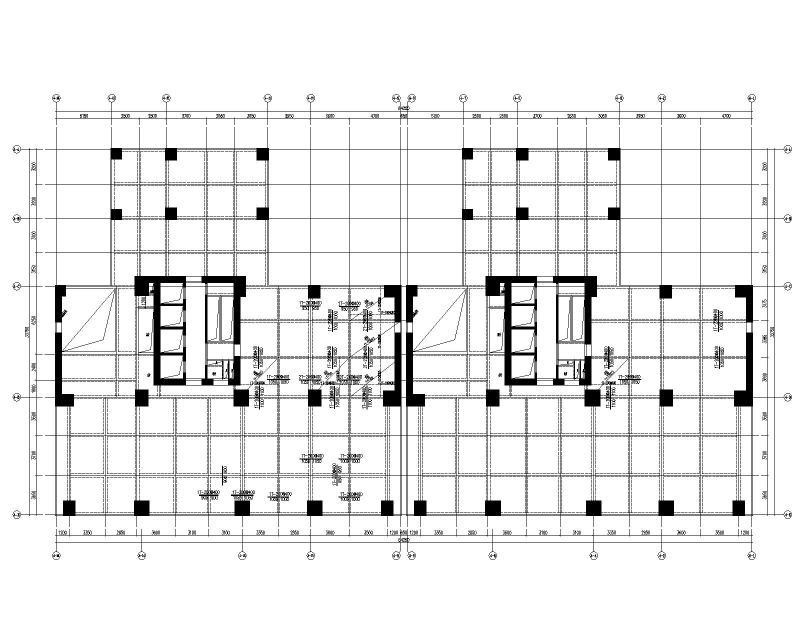

  • 4#楼0.750梁结构加固图
    4#楼0.750梁结构加固图

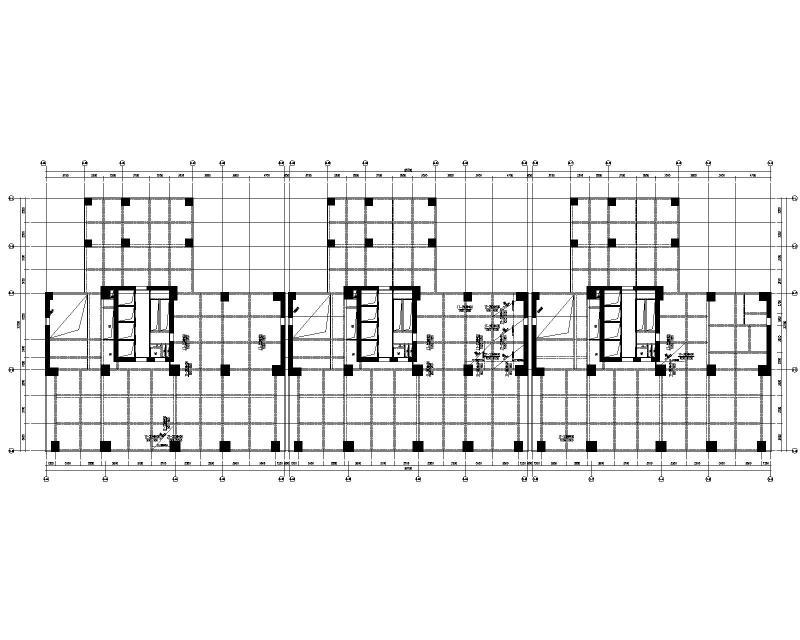

  • 2.750梁结构加固图
    2.750梁结构加固图

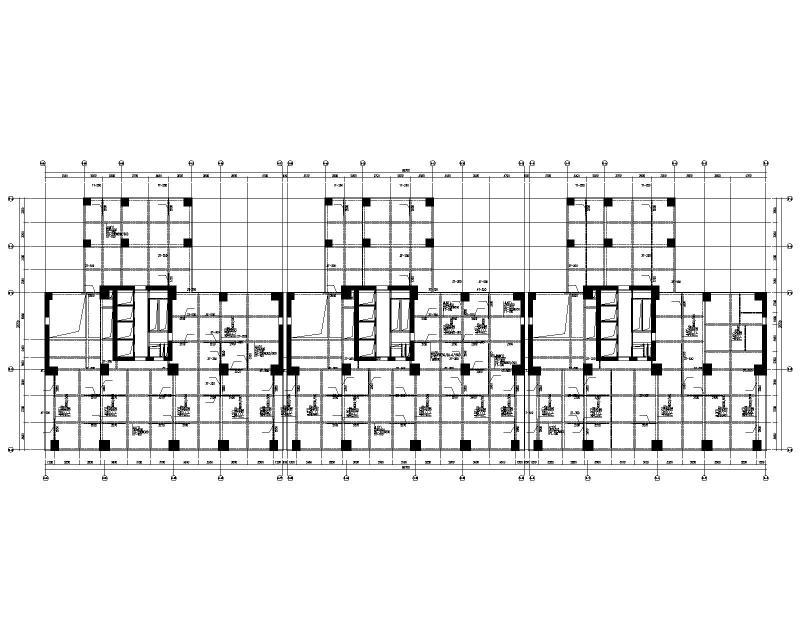

  • 3#楼2.750板结构加固图
    3#楼2.750板结构加固图

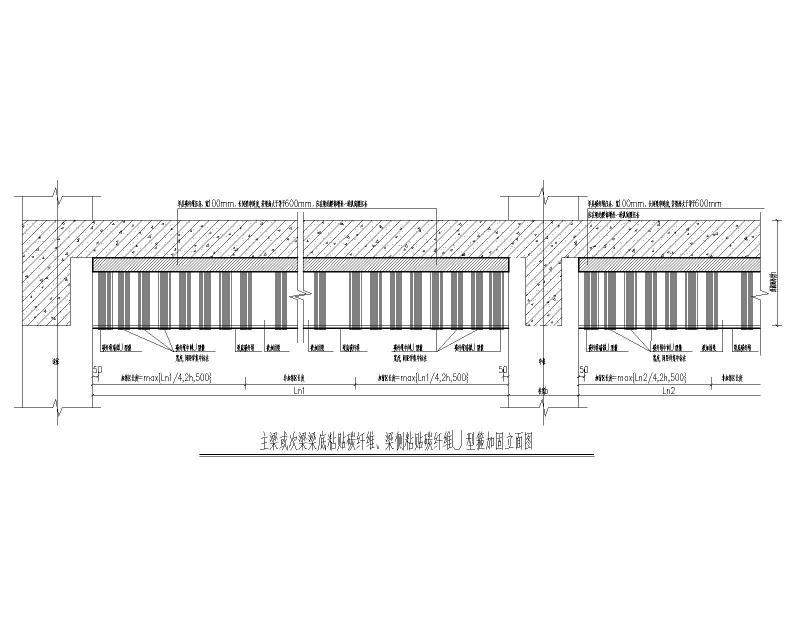

  • U型箍加固立面图
    U型箍加固立面图
  • 结构加固大样图
    结构加固大样图
以上是部分截图,请下载附件后查看完整高清内容
