城市桥梁25m后张法预应力混凝土简支空心板施工图纸设计cad构造图

附件详情

  • 25m空心板一般构造图
  • 25m空心板预应力钢束构造图
  • 25m中板普通钢筋构造图
  • 25m边板普通钢筋构造图
  • 25m空心板封锚端钢筋构造图
  • 25m空心板板端加强钢筋构造图
  • 25m空心板铰缝、抗震锚栓构造图

附件详情

本桥采用3x25m=75m C50预应力砼简支空心板梁。桥梁与河道正交,河道无通航要求。 技术标准: (1).设计基准期:100年,设计使用年限50年,设计安全等级:一级。 (2).桥梁设计荷载标准:城-B级;人群:4.05KN/m2。 (3).桥梁标准横断面:
2.25m(人行道+栏杆)+11m(车行道)+2.25m(人行道+栏杆)=15.5m。
(4).桥梁与河道正交,中心桩号K2+051.646。
(5).桥面铺装:12cmC50防水砼(W6)铺装的形式。
……
上部结构采用跨径25m后张法预应力砼简支空心板梁。该项目25m中板共计30块,边板6块。
……
共14张,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

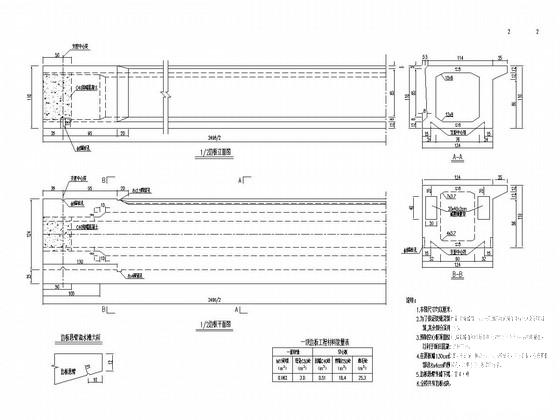

  • 后张法预应力简支空心板 - 1
    后张法预应力简支空心板 - 1
以上是部分截图,请下载附件后查看完整高清内容
后张法预应力简支空心板下载
