2014年设计16m预应力混凝土简支空心板通用CAD图纸44张

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2021-3-11 21:06:30 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 公路等级:高速

  • 车道数:四车道

  • 设计年代:近代

目录:

说明

一孔板梁材料数量总表

标准横断面图

空心板一般构造图

铰缝钢筋构造图

铰缝连接钢板构造图

桥面钝角加强钢筋构造图

底板加强钢筋构造图

封锚端钢筋构造图

预应力钢束构造图

板端加强钢筋构造图

中板普通钢筋构造图(α=0°)

中板普通钢筋构造图(α=5°)

中板普通钢筋构造图(α=10°)

中板普通钢筋构造图(α=15°)

中板普通钢筋构造图(α=20°)

中板普通钢筋构造图(α=25°)

中板普通钢筋构造图(α=30°)

中板普通钢筋构造图(α=35°)

边板普通钢筋构造图(C=380 α=0°)

边板普通钢筋构造图(C=380 α=5°)

边板普通钢筋构造图(C=380 α=10°)

边板普通钢筋构造图(C=380 α=15°)

边板普通钢筋构造图(C=380 α=20°)

边板普通钢筋构造图(C=380 α=25°)

边板普通钢筋构造图(C=380 α=30°)

边板普通钢筋构造图(C=380 α=35°)


资料简介:

设计依据:《公路工程技术标准》(JTG B01-近代)

公路等级:高速公路、一级公路;设计荷载:公路Ⅰ级;4车道;桥面宽度2×12.0m;路基宽24.5米。斜度:0°、5°、10°、15°、20°、25°、30°、35°。单幅桥梁片数:9。边板悬翼C:0.38m;预制板长15.96m;预制梁高0.8m;预制板最大吊装重量:边板289KN、中板227KN。通用图的结构体系为简支结构,按部分预应力A类构件设计。

……

主要材料:水泥采用高品质的强度等级为52.5级和42.5级的硅酸盐水泥,同一座桥的板梁应采用同一品种水泥。粗集料采用连续级配,碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm,以防混凝土浇筑困难或振捣不密实。C40、C50混凝土。普通钢筋采用HPB300和HRB400钢筋。HPB300钢筋主要采用了直径d=8mm、32mm两种规格; HRB400钢筋主要采用了直径d=10mm、12mm、16mm两种规格。预应力钢筋采用抗拉强度标准值fpk =1860MPa,公称直径d=15.2mm的低松弛高强度钢绞线。锚具采用15-3型和15-4型系列锚具及其配件;预应力管道采用圆形金属波纹管。

……

共计44张,设计于近代年

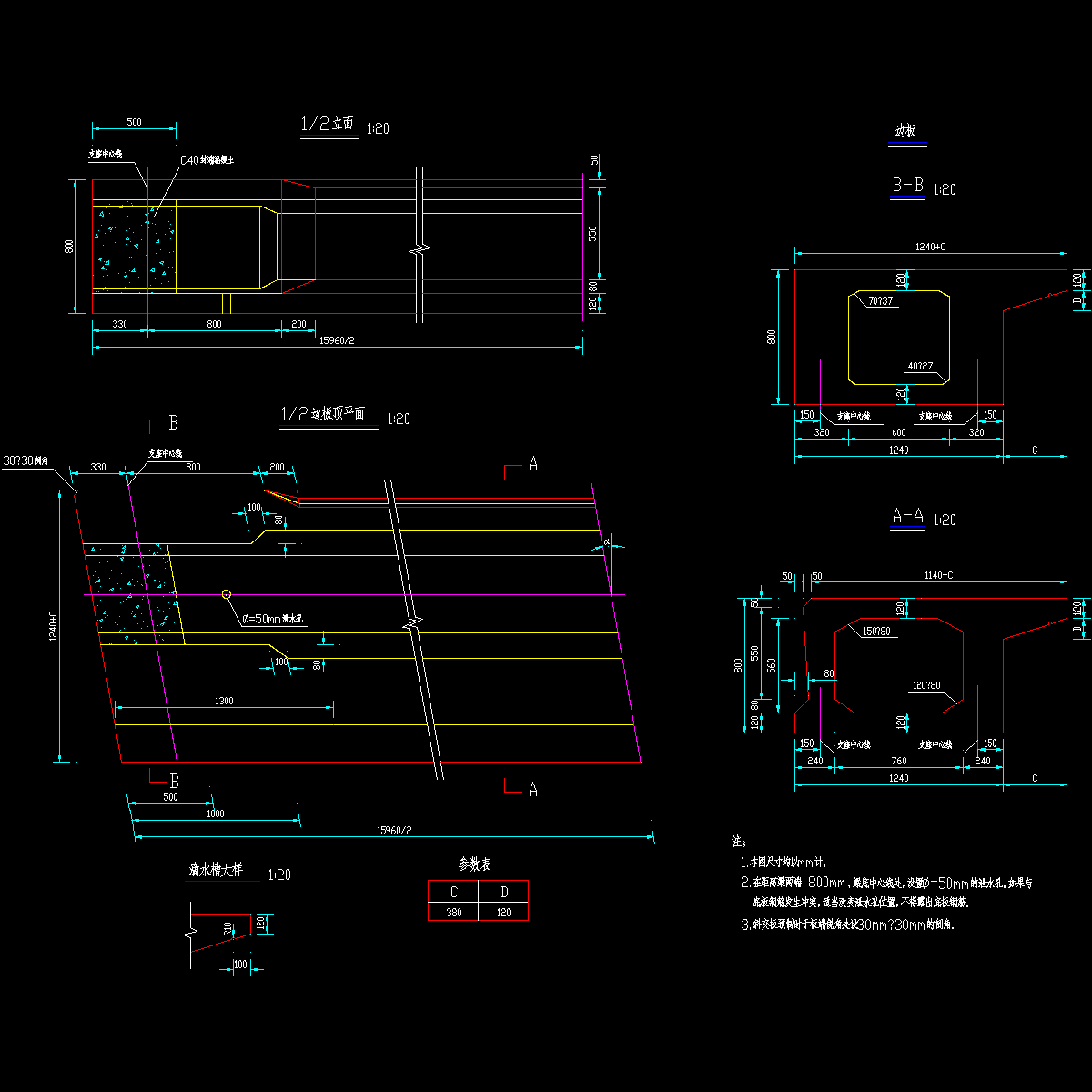

16m预应力混凝土简支空心板构造图

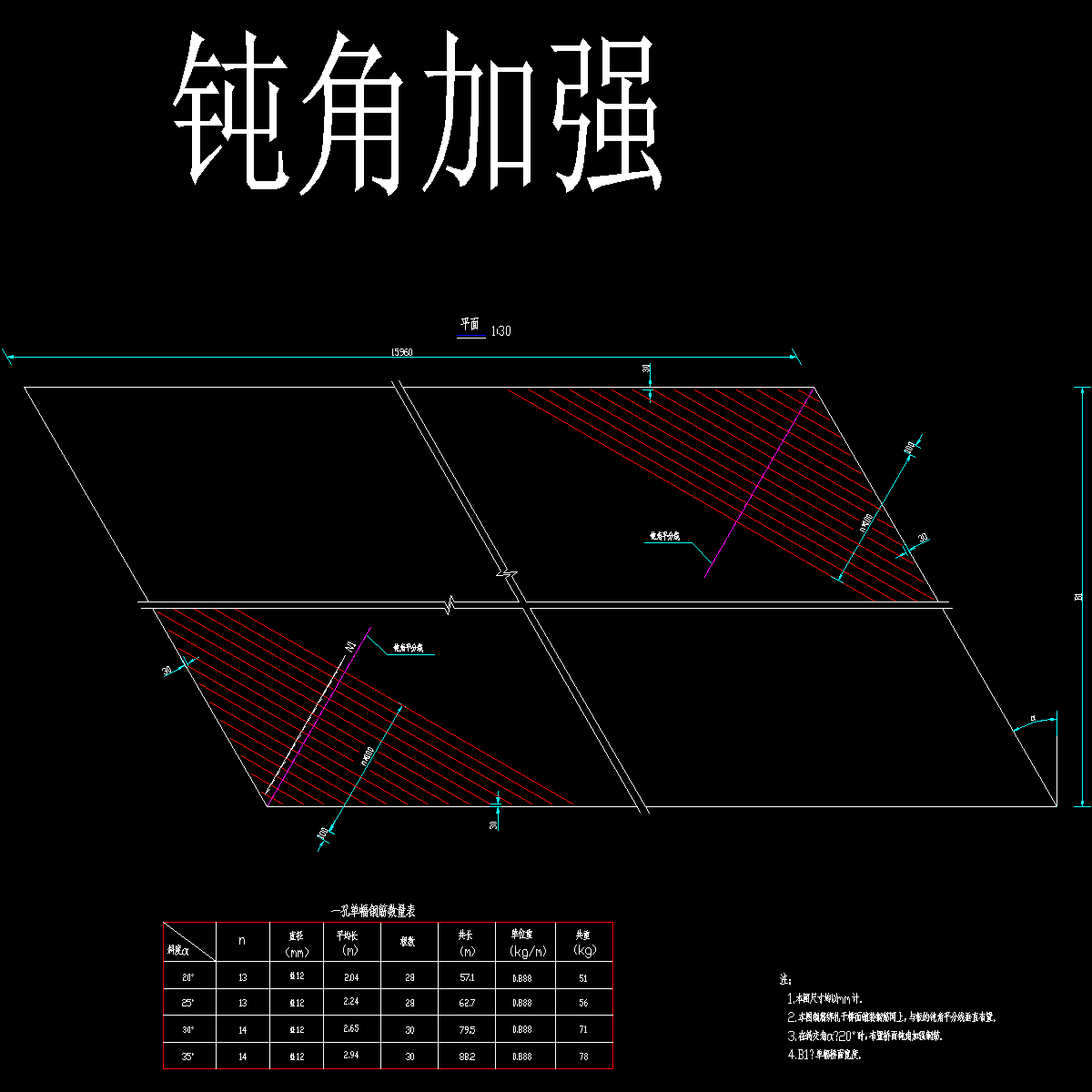

16米 空心板桥 面钝角加强钢筋构造图

16米空心板预应力钢束构造图

16米空心板预应力钢束构造图

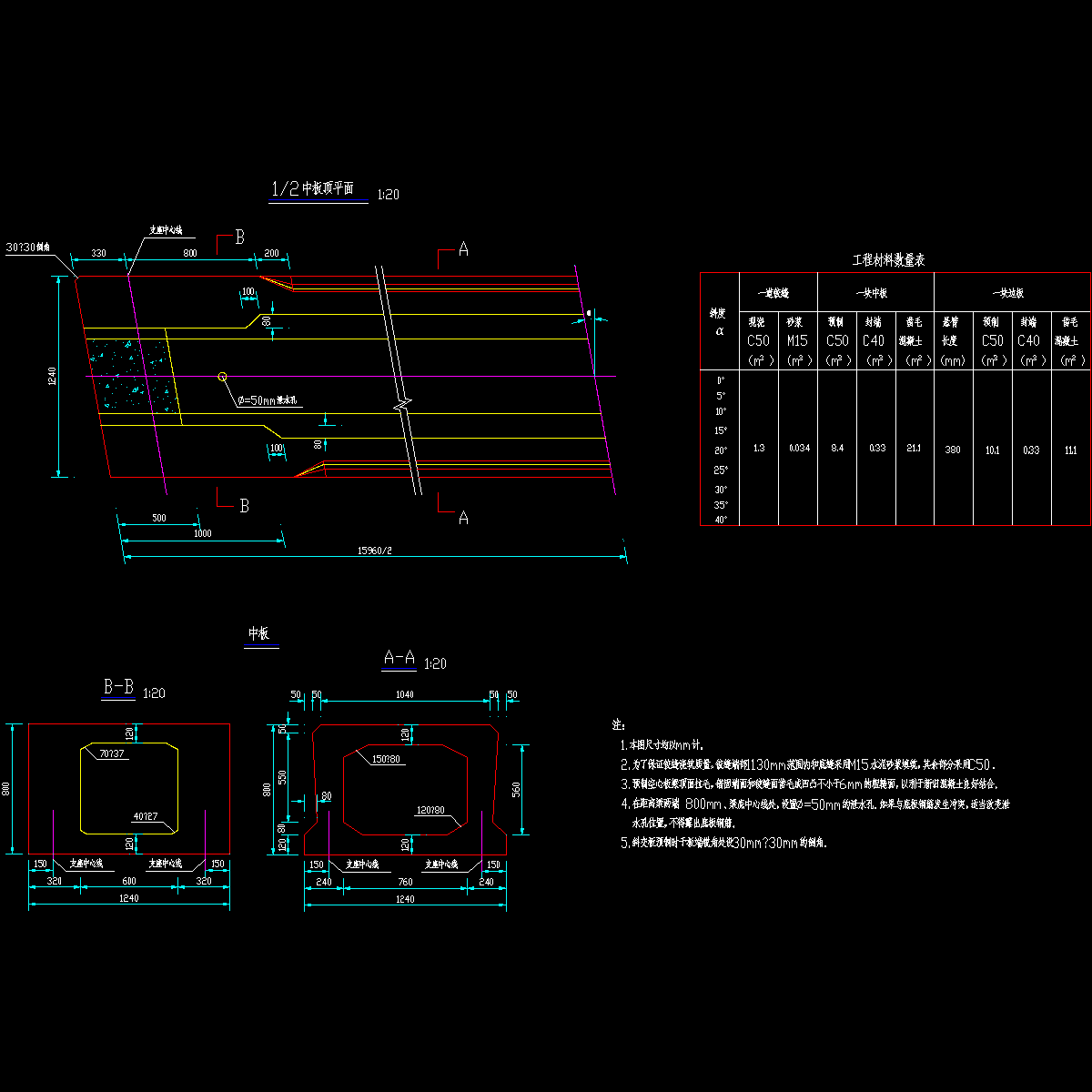

04 空心板一般构造图(一).dwg
04 空心板一般构造图(一).dwg
04 空心板一般构造图(二).dwg
04 空心板一般构造图(二).dwg

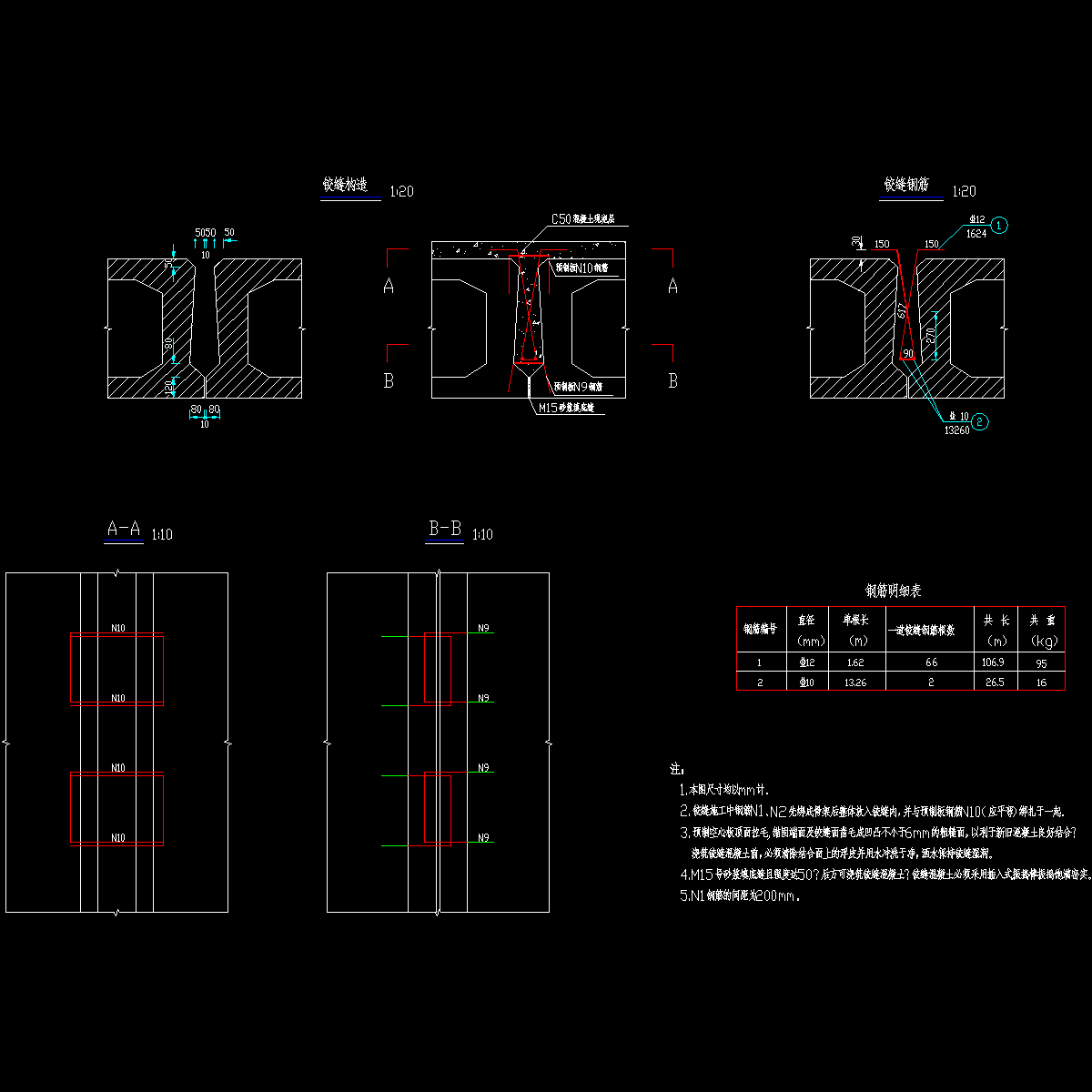

05 铰缝钢筋构造图.dwg
05 铰缝钢筋构造图.dwg
06 铰缝连接钢板构造图.dwg
06 铰缝连接钢板构造图.dwg

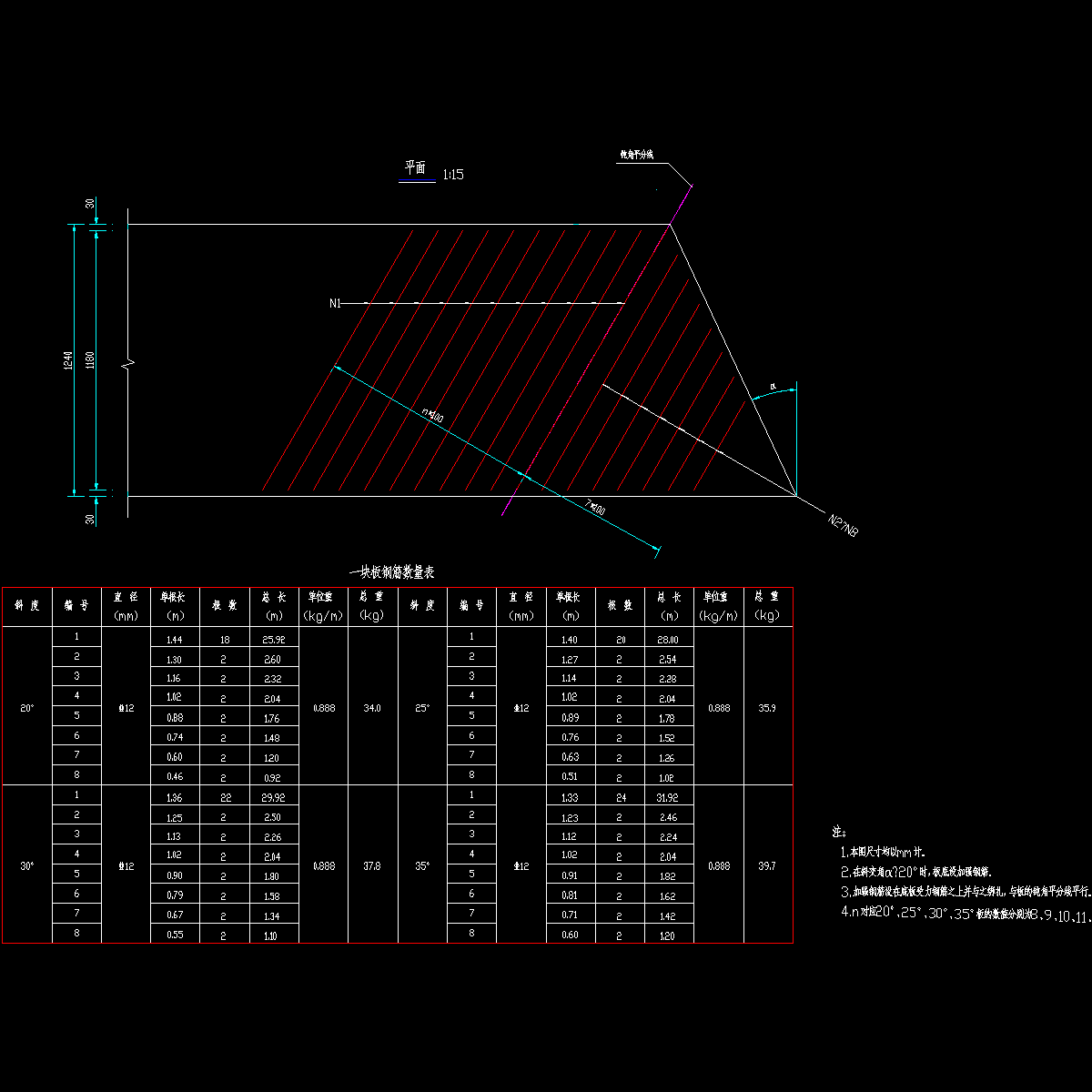

07 桥面钝角加强钢筋构造图.dwg
07 桥面钝角加强钢筋构造图.dwg
08 底板加强钢筋构造图.dwg
08 底板加强钢筋构造图.dwg
09 封锚端钢筋构造图.dwg
09 封锚端钢筋构造图.dwg
10 预应力钢束构造图(公路一级16).dwg
10 预应力钢束构造图(公路一级16).dwg
11 板端加强钢筋构造图.dwg
11 板端加强钢筋构造图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ew22cwe1cwwwdfwc.rar

4.47 MB

下载  售价: 100 积分    赚积分
