240米高套筒烟囱结构CAD施工图纸（桩基础甲级设计院）(钢筋混凝土)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 图纸设计深度：施工图
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢结构：门式刚架
• 特种结构：烟囱
• 基础形式 ：桩基础
• 结构安全等级：一级
• 抗震设防烈度：7度抗震
• 风压：1.05kN/平方米
• 参考图纸：21张
• 设计年代：近代

附件详情

该项目设1支烟囱，地基采用桩基，烟囱总高度240m，采用钢内筒，钢筋混凝土外筒的套筒式烟囱。内筒出口内径6.5m，外筒出口内直径9.7m。
该资料包含：烟囱外筒总说明，烟囱内筒总说明，烟囱筒身布置图，外侧竖向钢筋，内侧竖向钢筋，外筒环向配筋图，烟囱顶部构造详图，牛腿配筋图，外筒烟道口埋件图，钢平台，直爬梯布置图，避雷针布置示意图，烟囱钢平台 节点详图 ，烟囱制晃点详图，烟囱钢内筒，钢内筒保温布置，烟道接口详图，隔烟墙布置图，粉尘,(流量)及测试检测开孔图等
共21张图纸。

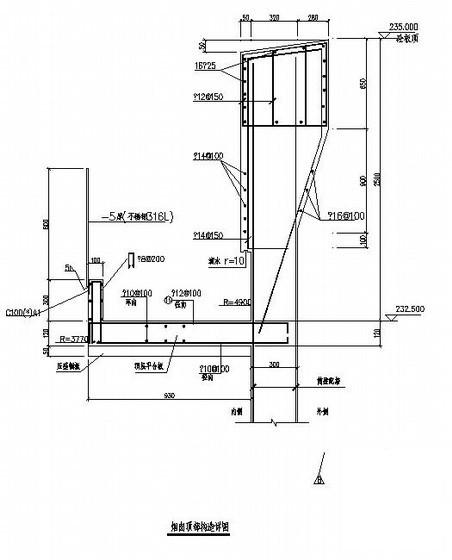

第 1 张图

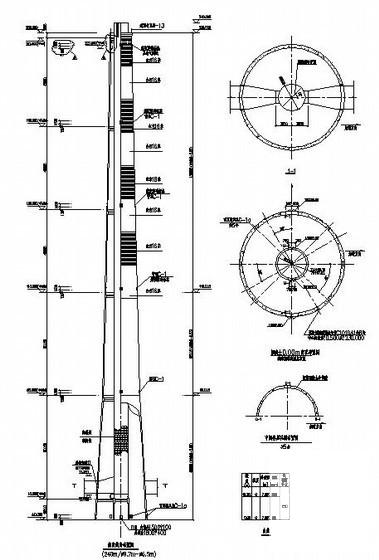

第 2 张图

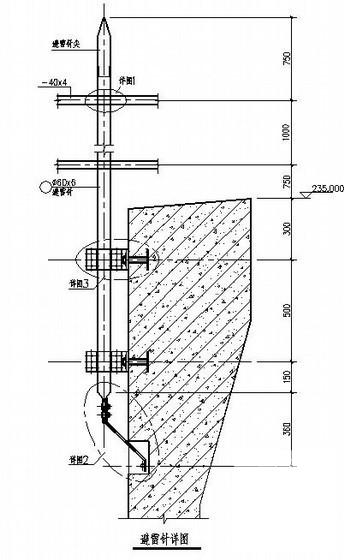

第 3 张图

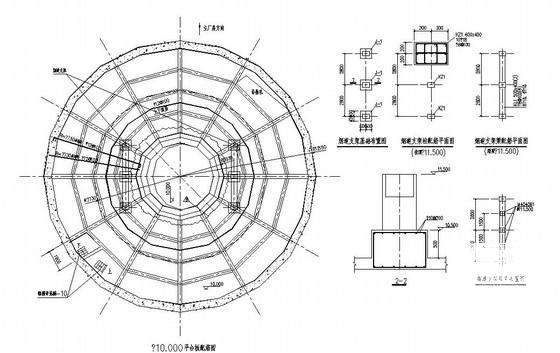

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
