给水排水施工图纸cad平面图

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 项目所在地:湖北
设计总说明:
1、项目概要:该项目为 湖北省心脏病医院 给排水施工图 ,地下4层,地上裙房9层,另有2幢塔楼(即1号塔楼及2号塔楼)。其中1号塔楼为21层,建筑高度为91.7米。2号塔楼为23层,建筑高度99.7米。总建筑面积约为232593平方米,其中地下室建筑面积约为82216平方米,地上建筑面积约为150377平方米。地下一层为锅炉房及配电房等设备用房,层高为6.6米,局部层高5.1米;地下二层为车库、冷冻站、配电房及消防水泵房等设备用房,层高为4.8米,,局部层高6.3米;地下三、四层为车库、生活泵房及换热间等设备用房,层高为4.2米。
2、设计范围: 给水系统 排水系统 消火栓系统 喷淋系统
3、部分图纸展示:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

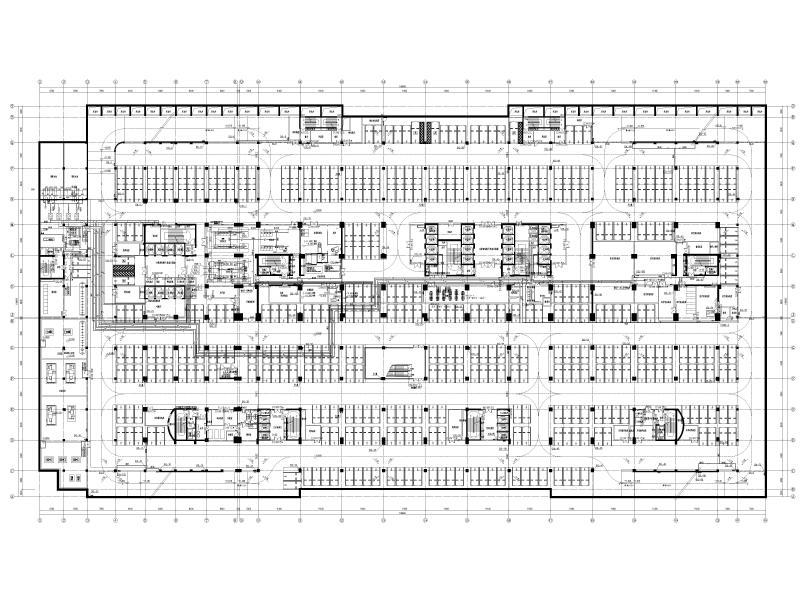

  • 地下二层给排水平面图
    地下二层给排水平面图

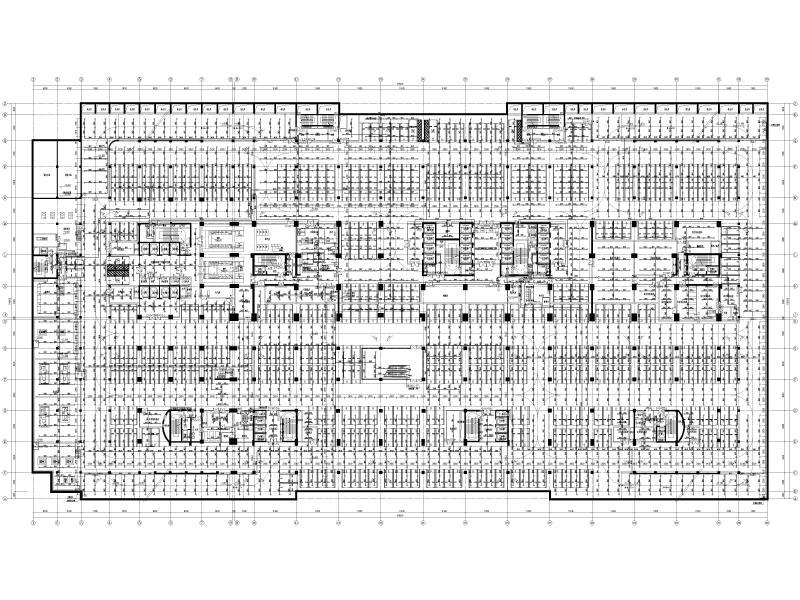

  • 地下二层喷淋平面
    地下二层喷淋平面

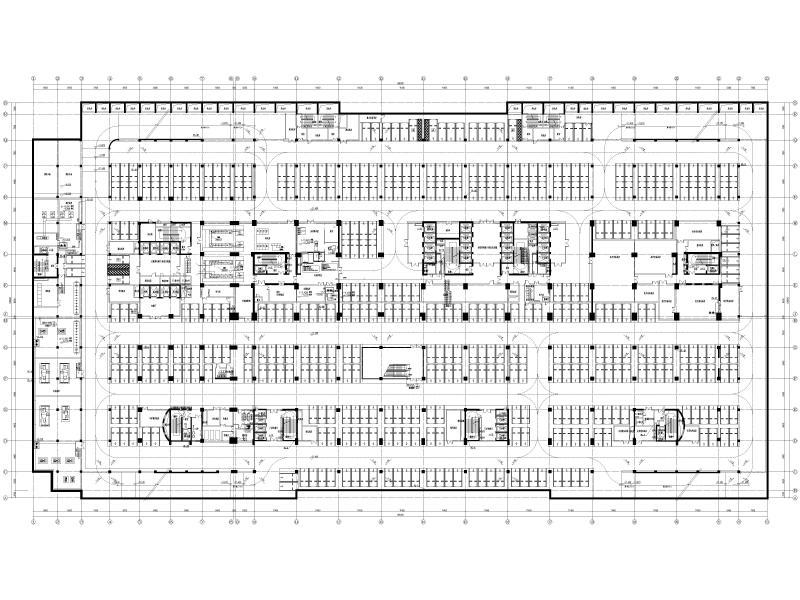

  • 地下二层消火栓平面
    地下二层消火栓平面

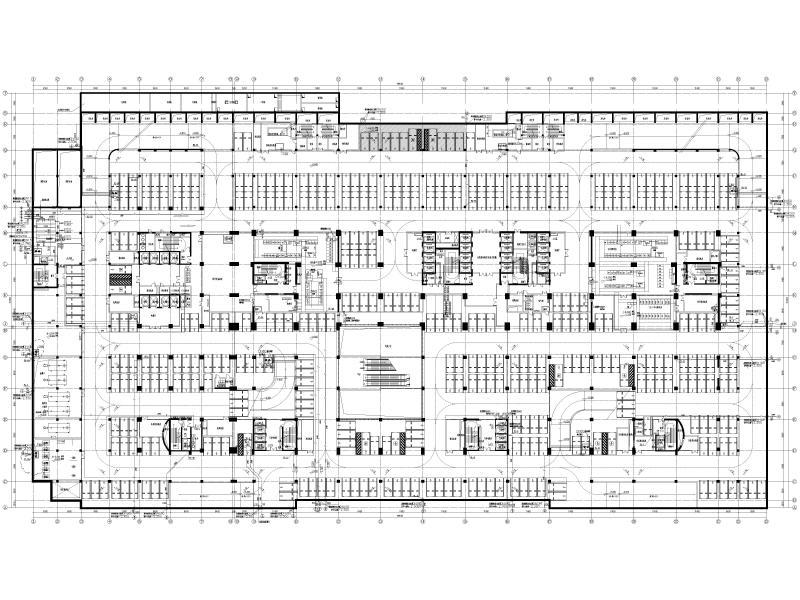

  • 地下一层给排水平面图
    地下一层给排水平面图

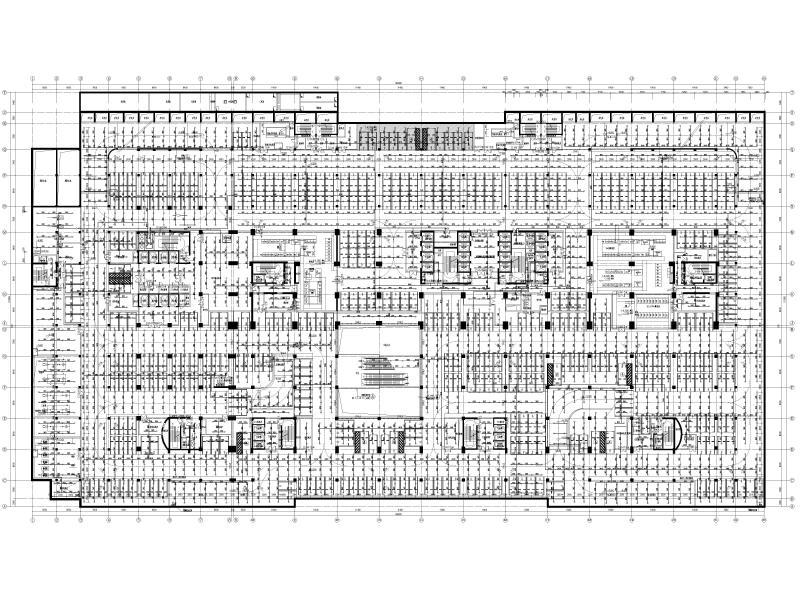

  • 地下一层喷淋平面
    地下一层喷淋平面
  • 地下一层消火栓平面
    地下一层消火栓平面
以上是部分截图,请下载附件后查看完整高清内容
