框架结构扩建化学品库电气施工图纸cad平面图

设计总说明:1、项目概要:该项目为 江苏省框架结构 扩建化学品库 电气施工图 ,建筑面积为1082.88平方米,建筑层数为一层,主要结构类型为框架结构。火灾危险性类别为丙类。
设计范围:照明配电系统、总等电位联接系统、接地防雷系统、火灾自动报警系统、消火栓按钮。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

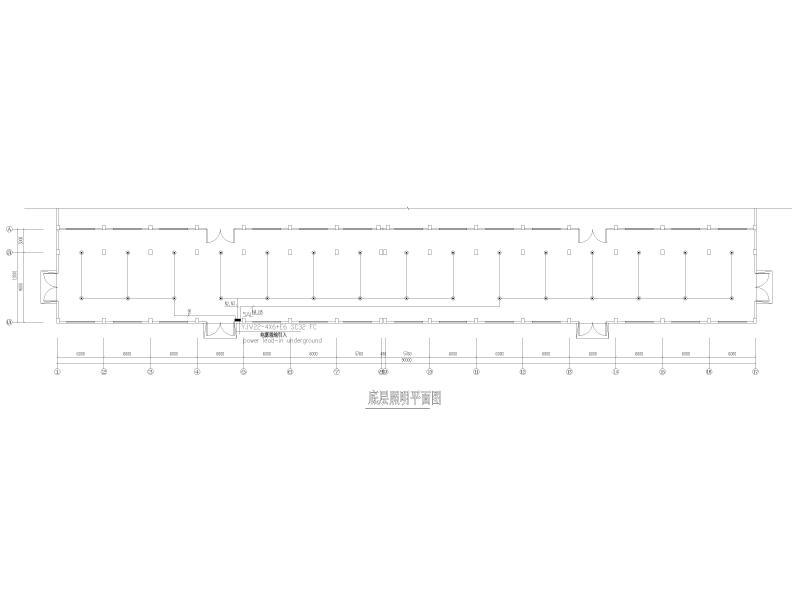

  • 底层照明平面图
    底层照明平面图

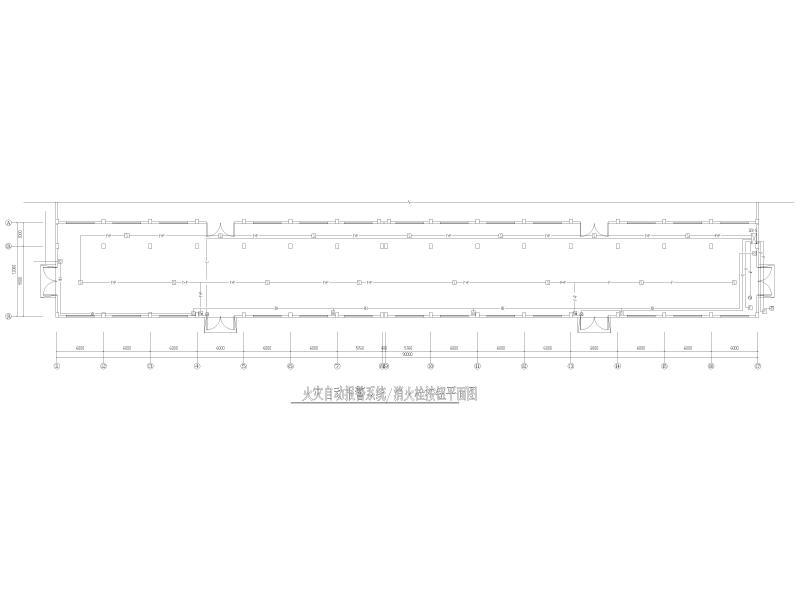

  • 火灾自动报警系统
    火灾自动报警系统
  • 屋顶防雷平面图
    屋顶防雷平面图
以上是部分截图,请下载附件后查看完整高清内容
