6层综合办公楼给排水CAD施工图纸(热水系统)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 出图日期：近代
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：无
• 污废水排水体制：合流
• 设计内容：给排水,热水,消火栓

附件详情

给排水系统的主要技术指标: 最高日用水量54.5m/d,最大时用水量5.4m/hr.热水系统供水温度为60C,最大时热水用水量为4.7m/hr,耗热量230KW.消防室内用水量为20l/s,室外用水量为25l/s,火灾延续时间2.00hr.市政供水压力不小于0.35MPa.

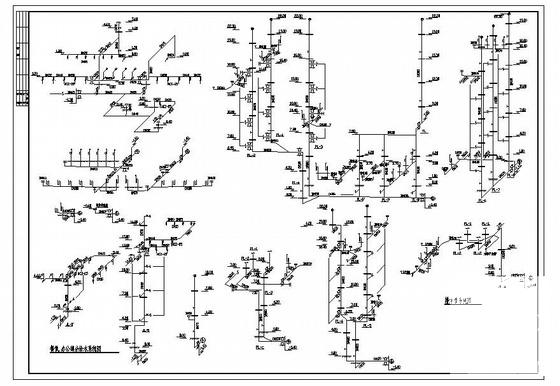

第 1 张图

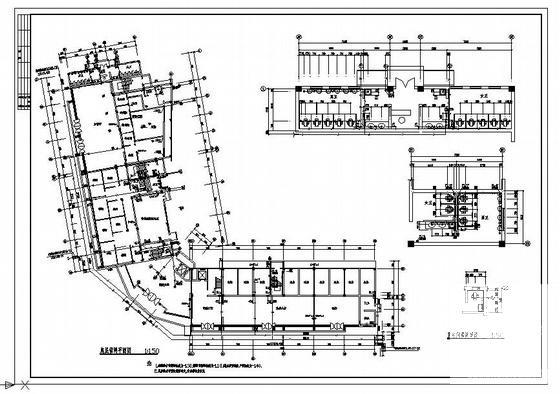

第 2 张图

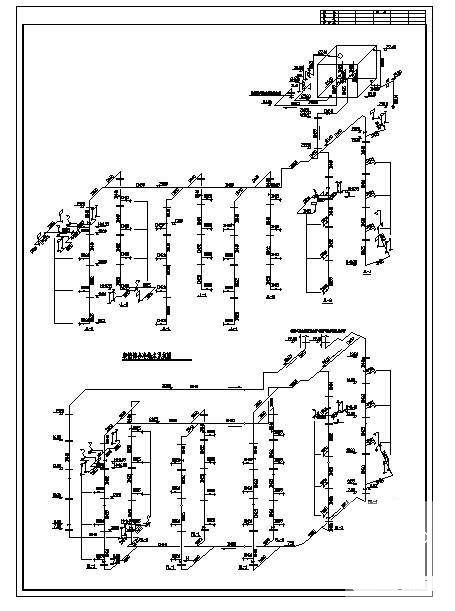

第 3 张图

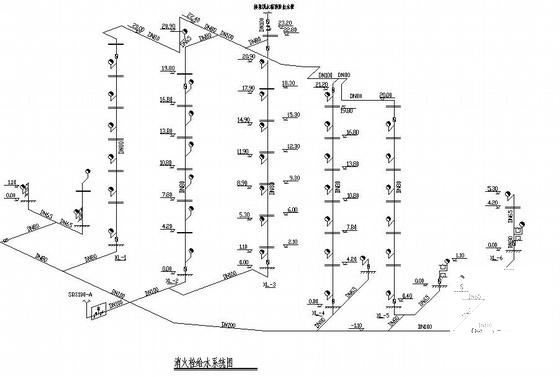

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
