[CAD]不同地质情况下1m圆管涵总图纸86张.dwg

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：湖南
• 设计年代：近代
• 跨径大小和多跨总长：1m

附件详情

公路－Ⅱ级。路基宽度12.00m。
主要材料：管身C30混凝土；管基采用C20混凝土；八字洞口端墙、翼墙身及基础、洞口铺砌、隔水墙均为M7.5砂浆砌片石；钢筋采用HPB235、HRB335钢筋，各种材料的技术条件均应满足相应的国家标准。涵洞全长范围内每隔4~6米设置沉降缝一道。管节采用对头拼接，管节间的缝隙用浸过沥青的麻絮填塞，外面用满涂热沥青的油毛毡圈裹二道，内用砂浆抹平。管基以上管节外侧涂热沥青两层防水。
涵洞地质：
0.8m填筑土。
1.0m填筑土。
1.2m填筑土。
1.4m填筑土。
1.5m填筑土。
1m淤泥质土。
1.2m淤泥质土。
3.5m填筑土。
0.4m耕土。
0.6m耕土。
0.7m耕土。
0.5m耕土。
强风化板岩
可塑状粉质粘土
硬塑状粉质粘土
种植土
软～可塑状粉质粘土
……
共计86张，

涵洞地质2.0m可塑状粉质粘土[fao]=180KPa。

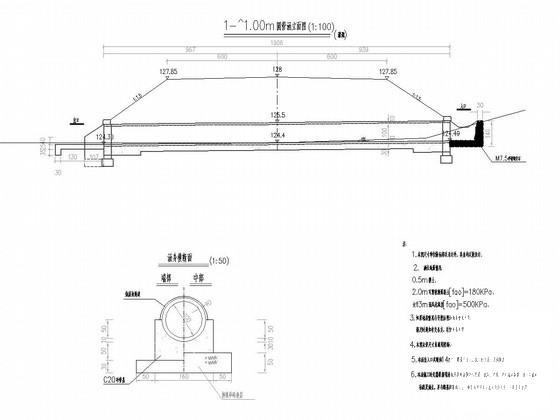

第 1 张图

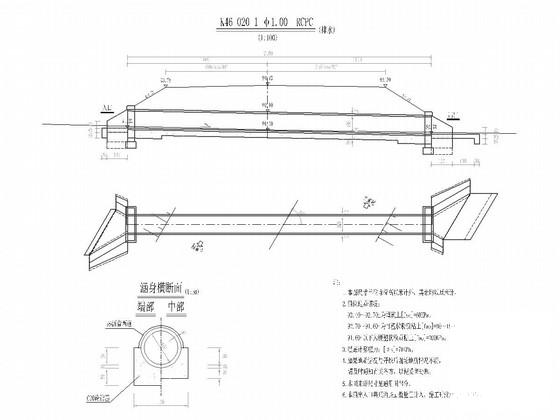

第 2 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
