沪宁高速某立交桥施工图（1-50m系杆拱桥） 2.1技术资料 2.1.1 道路等级：等外级。 2.1.2 荷载：汽车—20级，挂车—100。 2.1.3 桥宽：净-7米，全宽10米。 2.1.4 高程：黄海高程系统。 2.1.5 坐标：北京坐标系。 2.1.6 地震烈度：Ⅶ度。 2.1.7 桥面横坡：双向1.5%。 该资料包含： 1、主拱圈及系杆钢筋构造图 2、主拱吊杆构造 3、中横梁预应力钢索布置图 4、中横梁普通钢筋构造图 5、中横隔板普通钢筋构造图. 6、系杆预应力钢索布置图. 7、万家引道横断面图. 8、万家公路用地图. 9、万家分离桥型布置图. 10、台帽. 11、施工方案示意图. 12、伸缩缝. 13、上部构造图. 14、桥位平面图. 15、桥台. 16、桥面铺装钢筋构造图. 17、桥墩. 18、肋间系梁钢筋构造图. 19、工程数量汇总表. 20、端横梁普通钢筋构造图. 21、搭板. 22、被交道路纵断面图.

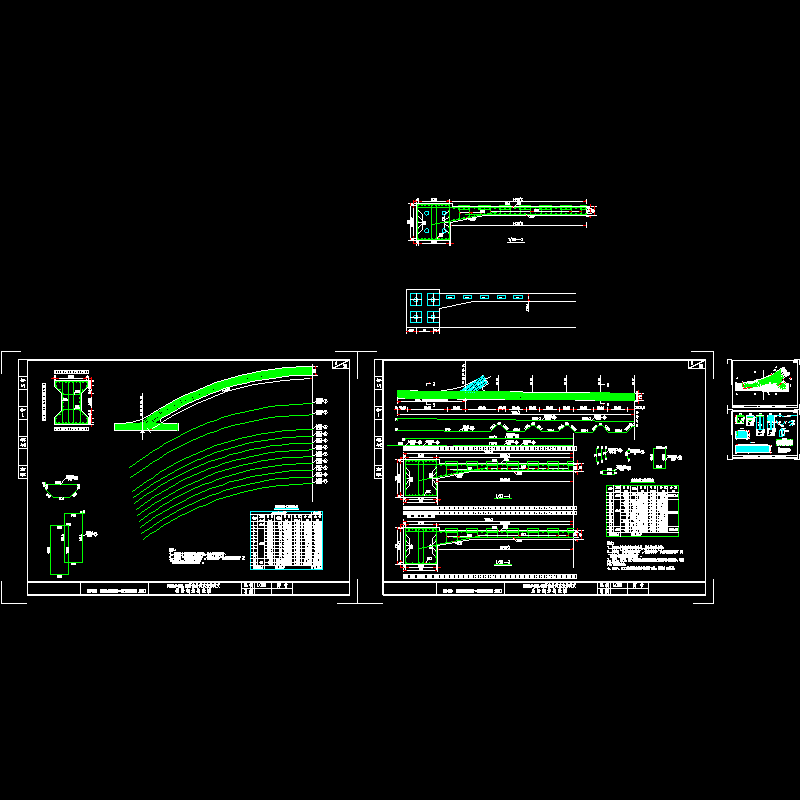

主拱圈及系杆钢筋构造图.dwg

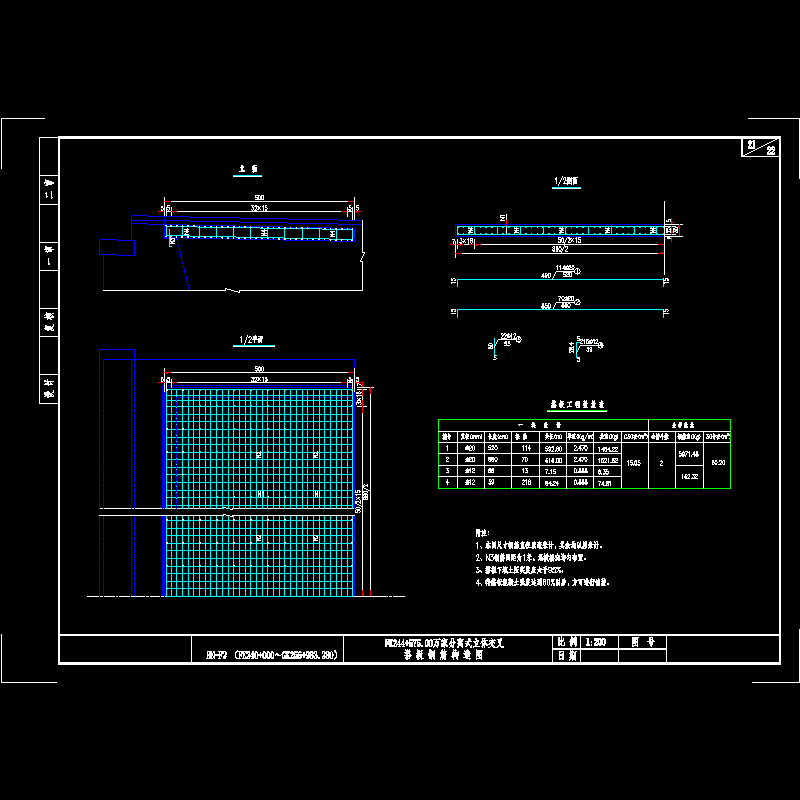

搭板.dwg
端横梁普通钢筋构造图.dwg

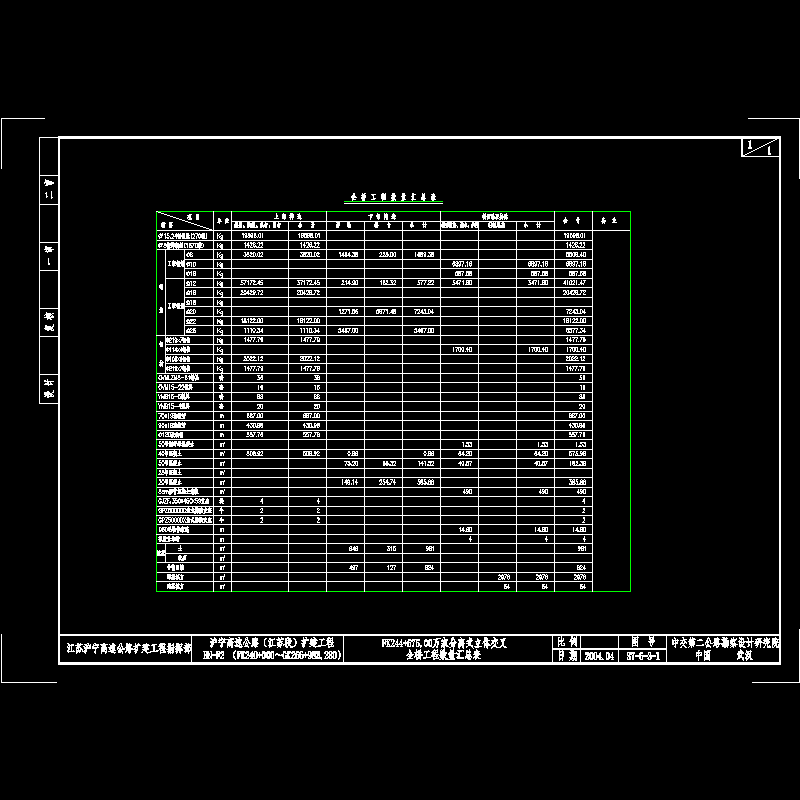

工程数量汇总表.dwg

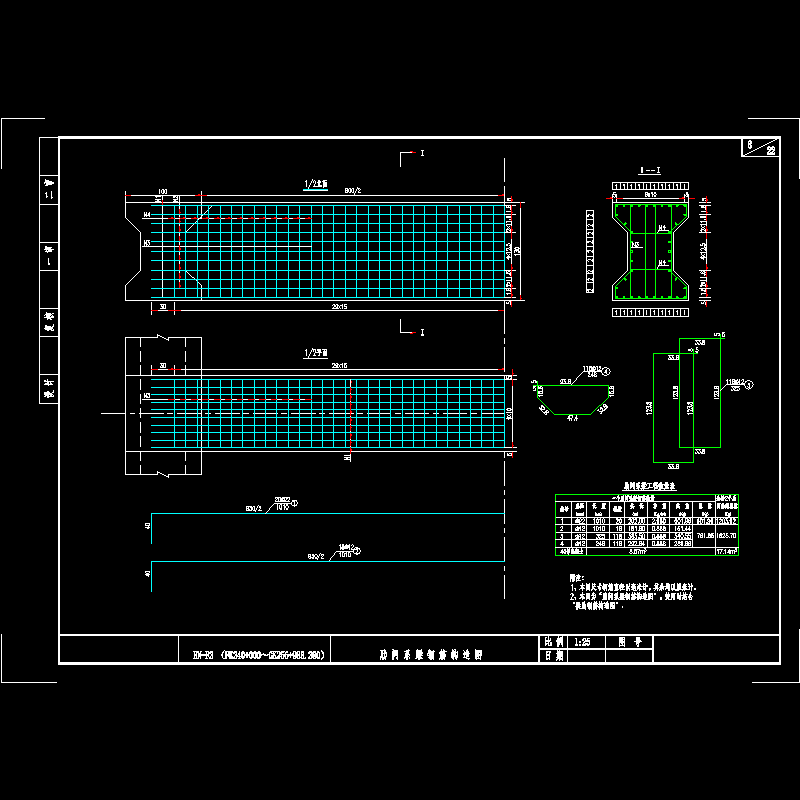

肋间系梁钢筋构造图.dwg

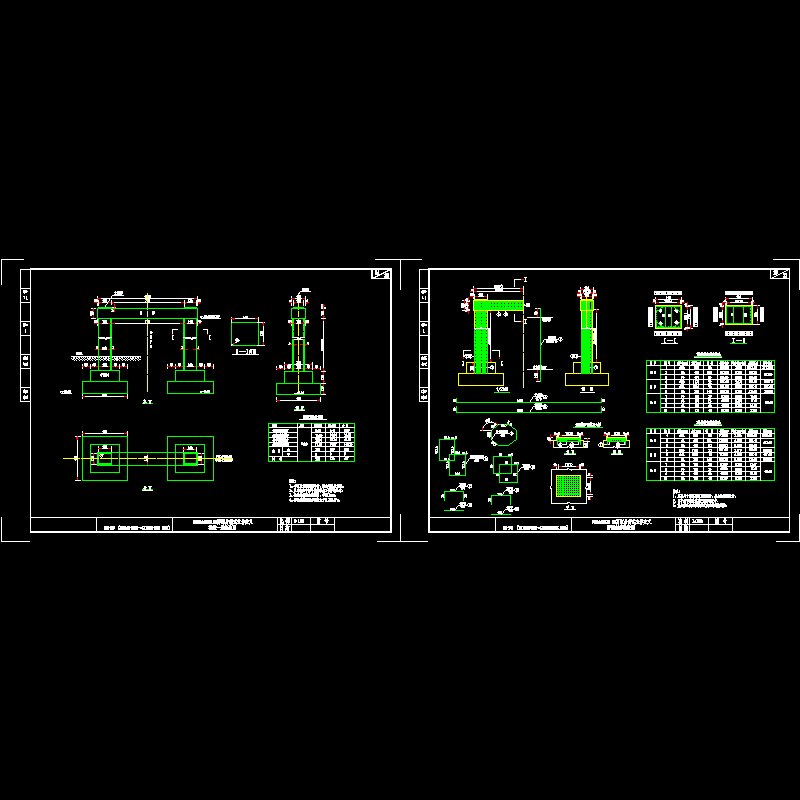

桥墩.dwg
桥面铺装钢筋构造图.dwg
桥台.dwg
桥位平面图.dwg
上部构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
