180m主跨自锚式悬索桥全桥CAD施工图纸（124张）.dwg

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1、主桥桥宽：4m（人行道） 5m（慢车道） 4m（分隔带） 16m（快车道） 4m（分隔带） 5m（慢车道） 4m（人行道）=42m； 　　 2、设计荷载：城-B级； 　　 3、设计纵、横坡：桥面竖曲线R=3000米；纵坡2.5%；双向横坡：1.7%； 　　 4、航道标准：六级航道，设计水位3.80米（黄海高程）； 　　 5、抗震设防：抗震设计按地震基本烈度6度设防，抗震措施按7度设防； 　　 6、桥面铺装：8cm沥青混凝土； 　　 7、过桥管线：设计时考虑各种通讯管线过桥（人行道板下）； 　　...... 　　上部结构： 　　 采用三跨自锚式悬索桥。跨径组合为75 180 75m，全长330m，桥梁全宽42.0m。主梁采用两侧单箱单室混凝土箱梁，主梁之间用横梁搭桥面板。主梁标准梁高2.32米，在桥塔处加高到5m，在梁端加高为3m。主塔为钢筋砼结构，塔高44.1m，采用线型流畅的半弓形主塔，造型新颖、别致。 　　...... 　　设计于2003年，共124张CAD设计图。

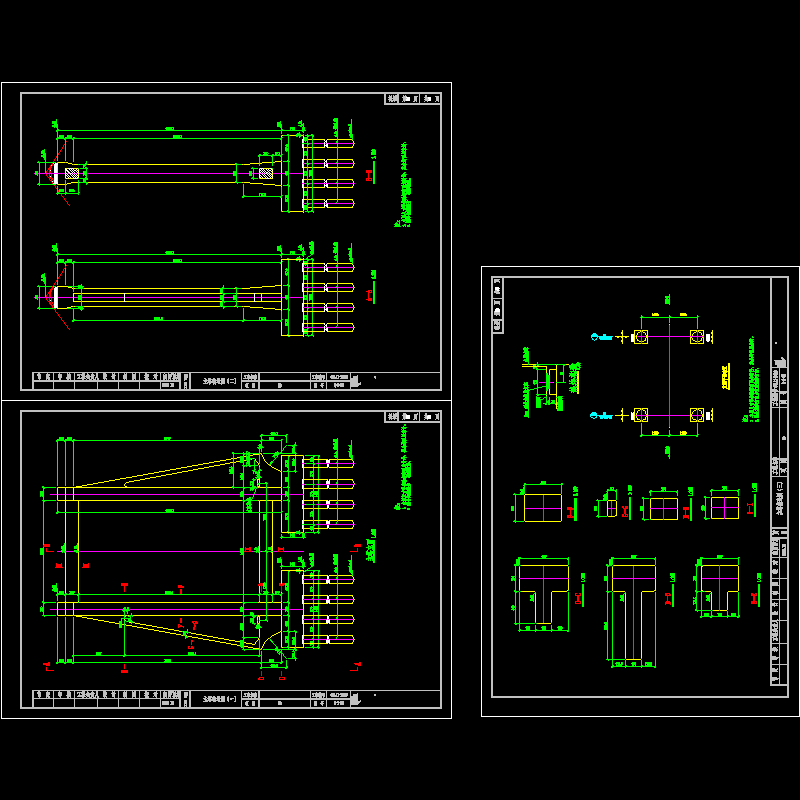

主塔构造图.dwg

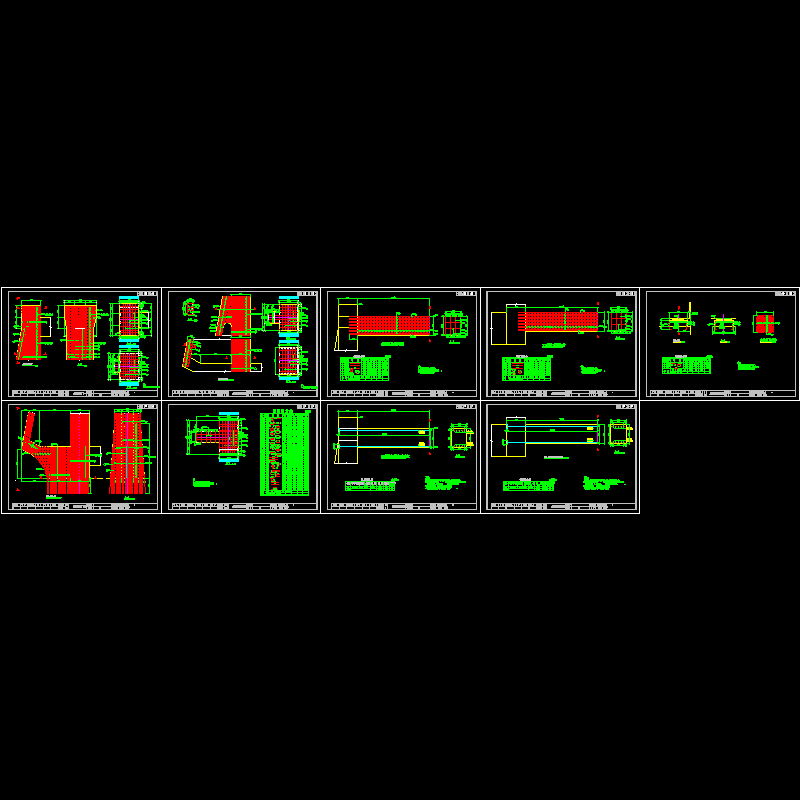

主塔钢筋图.dwg

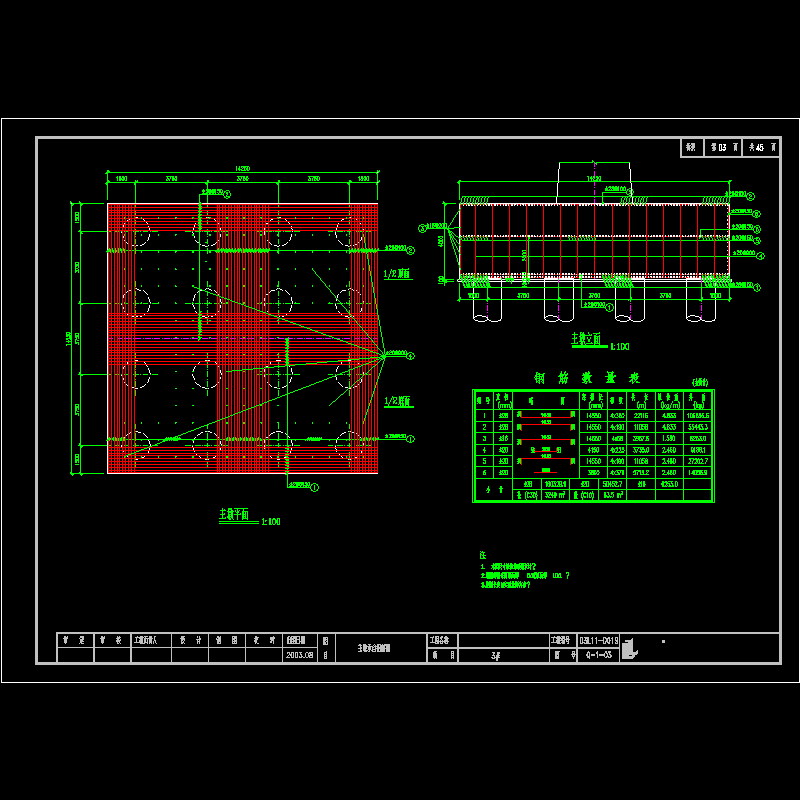

主墩承台钢筋图.dwg

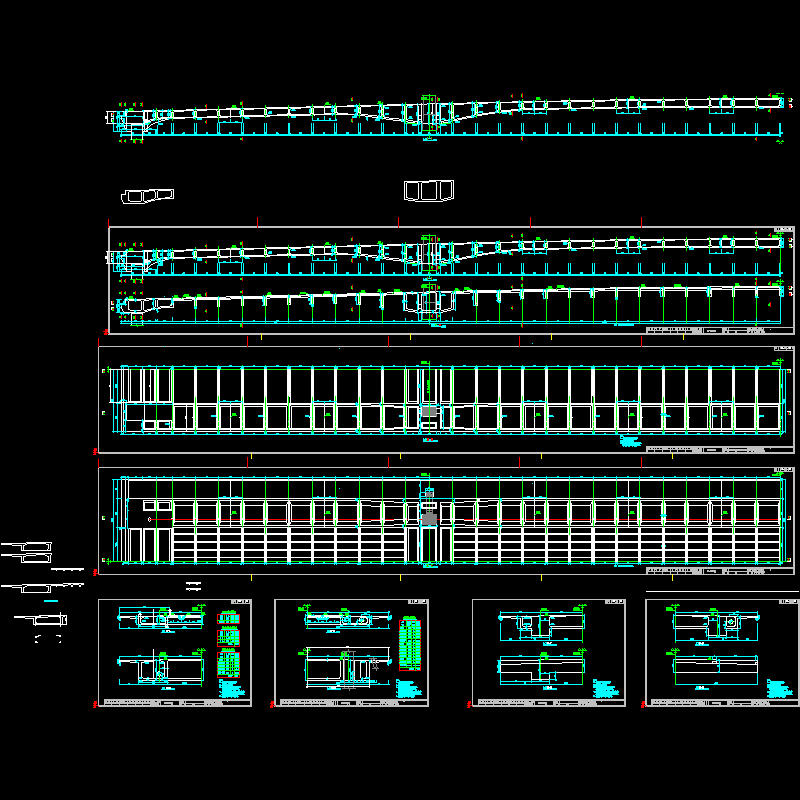

主梁一般构造图.dwg

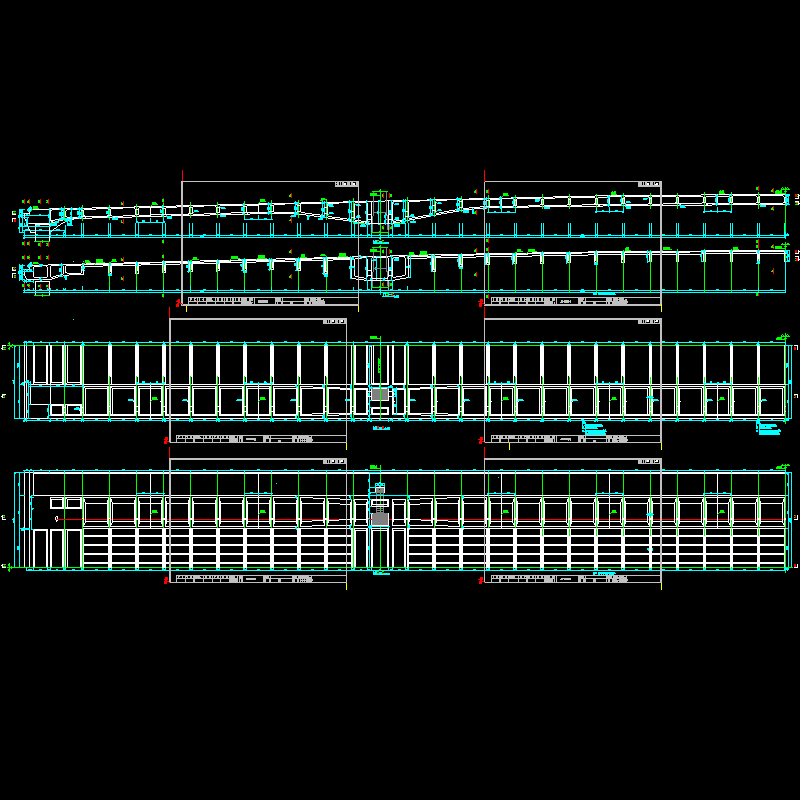

主梁一般构造图偶数.dwg

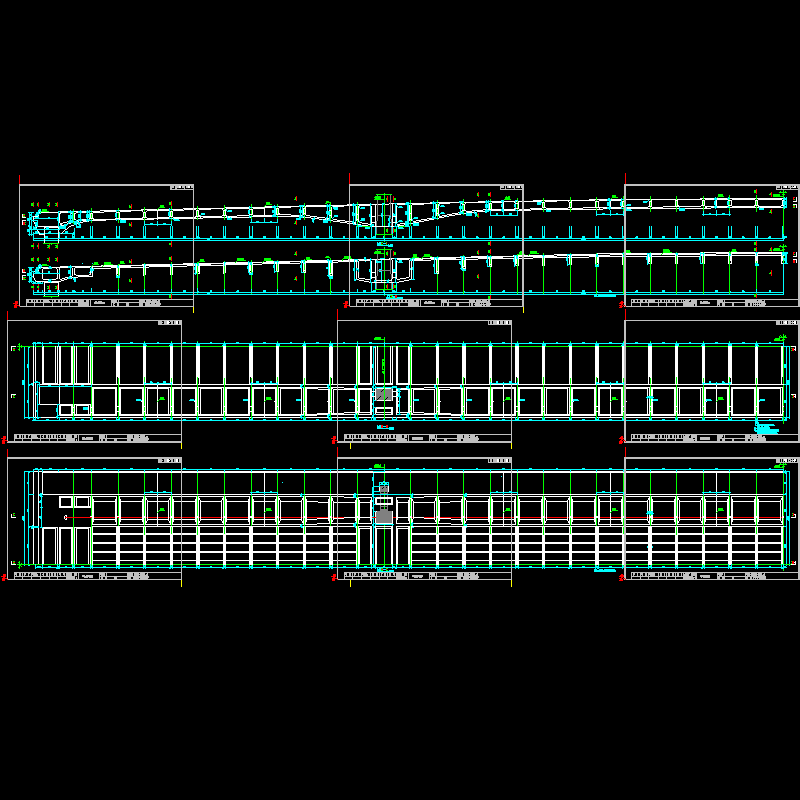

主梁一般构造图奇数.dwg

主梁横向预应力.dwg

主梁横向预应力偶数.dwg

主梁横向预应力奇数.dwg

主梁竖向预应力.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
