一份主跨460m双塔PC梁斜拉桥全桥施工图纸（127张工程重大）(cad设计图)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1、设计荷载：汽车-超20级，挂-120，人群3.5KN/； 　　 桥面宽度：0.25米人行道栏杆 3.0米人行道 0.25米护轮带 2×3.75米行车道 0.5中央划线带 2×3.75米行车道 0.25米护轮带 3.0米人行道 0.25米人行道栏杆，共宽22.5米；另外，主桥桥面在人行道栏杆外增设1.25米斜拉索锚固区； 　　 设计洪水频率：1/300； 　　 通航等级：Ⅱ级； 　　 地震基本烈度：七度。 　　 2、桥型： 　　 主桥上部结构为184米 460米 184米双塔PC梁斜拉桥， 　　 引桥为3×30米简支T梁，大桥全长931.42米。 　　 3、桥面铺装采用10厘米40号钢纤维混凝土。 　　...... 　　设计于2004年，共127张CAD设计图。

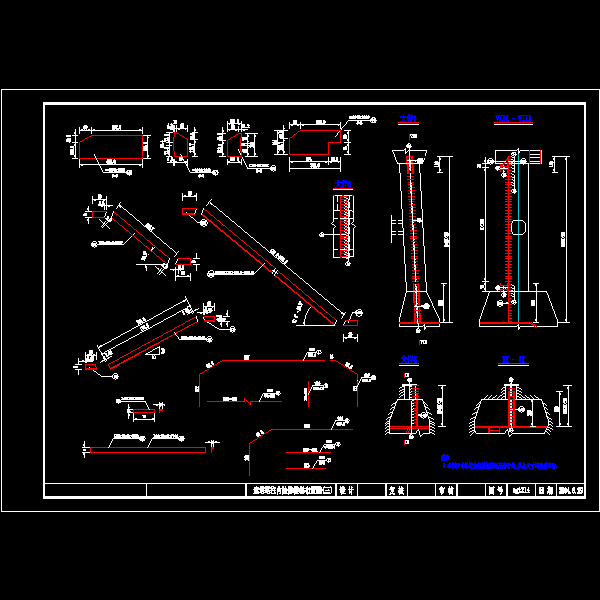

第 1 张图

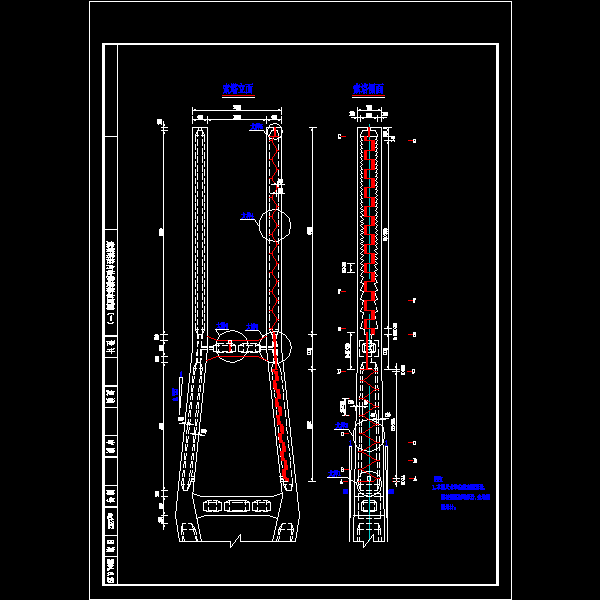

第 2 张图

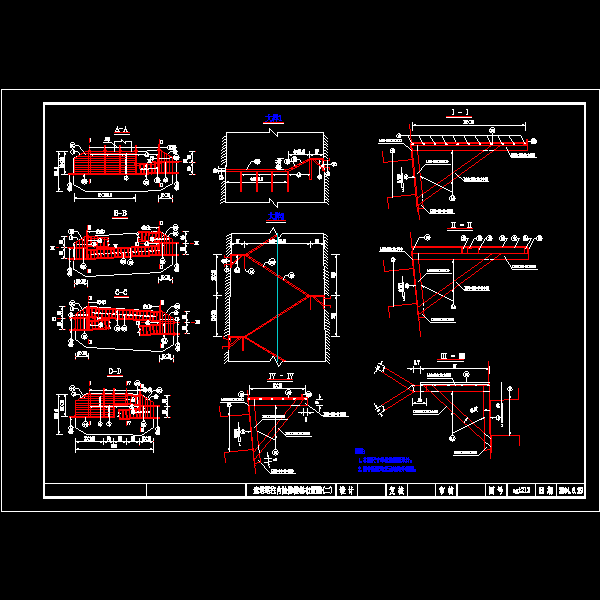

第 3 张图

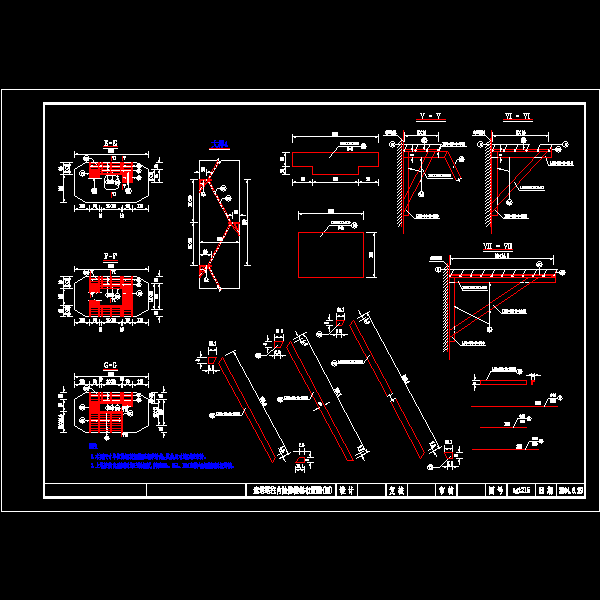

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-4-25 10:47:20上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
