小区11层住宅楼给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：3158平方米
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 供水方式：市政供水,分区供水
• 供水分区：两区
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 大样节点：厨房,卫生间

附件详情

一、1、该项目为襄樊某小区住宅楼，建筑面积 3158m ,建筑高度40.4m。十一层。
2、本专业设计包括生活给排水系统、消防栓系统等。
二、给水系统
1、本小区供水分别由引自市政管网的两条DN200给水管负担。管网水压值0.25MPa.
2、在本小区1#楼地下一层供水机房内设供本区各栋楼的生活给水加压系统。建筑供水分为高、低区两个系统，高区系统均采用无负压管网增压稳流供水设备供水。1#楼地下车内设 250m 消防水池，消防、喷淋加压泵均设于此。
3、低区给水系统负责四层以下建筑供水，由市政管网直接供水。
4、高区给水系统负责四层及以上建筑供水。
5、本住宅日设计供水能力为 38.5m /d；最大小时用水量4.01m /h；日排水量为32.73m /d三、热水系统1、由各住户热水通过屋面集中太阳能供给。太阳能由专业公司设计、安装。四、污水系统1、生活污水单独排放，经过化粪池消化处理后，排入城市污水管网。2、该项目排水系统采用单立管排水系统，在三、七层设简易立管消能装置。五、雨水系统建筑设屋面雨水，外排水系统,详建施相关图纸。六、消防给水系统1、本建筑为二类住宅楼，消防给水设室内、室外消火栓给水系统。室内消防用水量为10L/S,室外消防用水量为15L/S，火灾延续时间计为 2h。

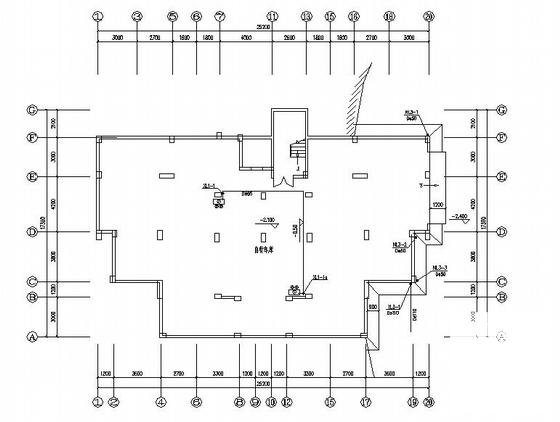

第 1 张图

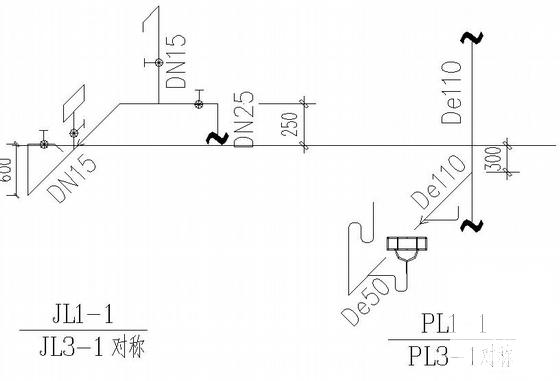

第 2 张图

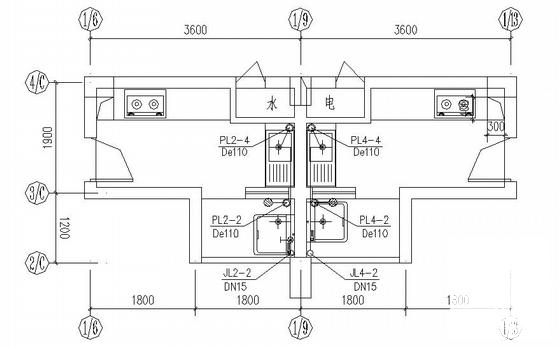

第 3 张图

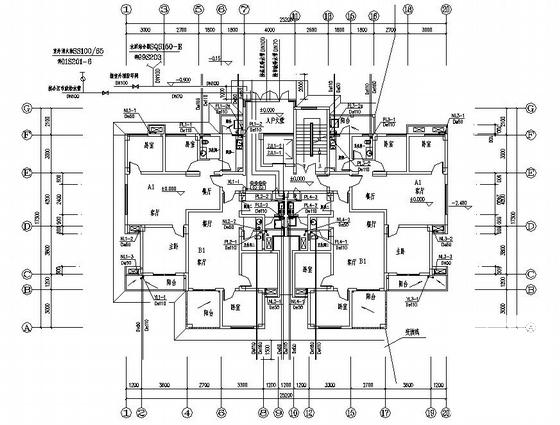

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
