18层小区住宅楼给排水施工CAD图纸

附件详情

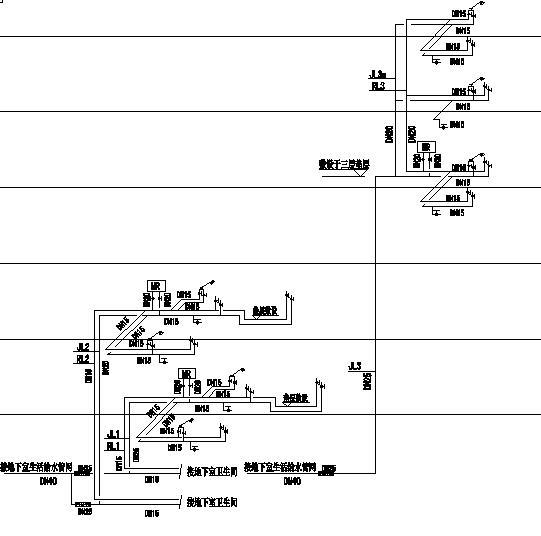

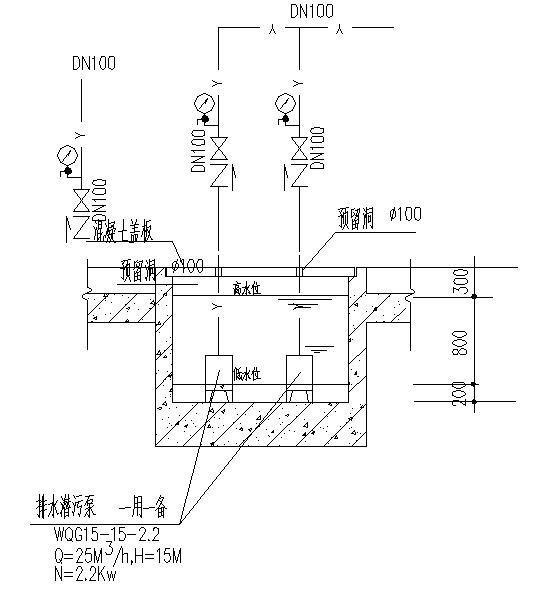

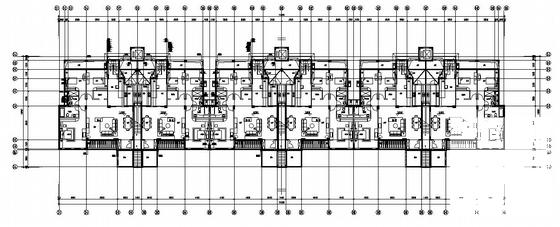

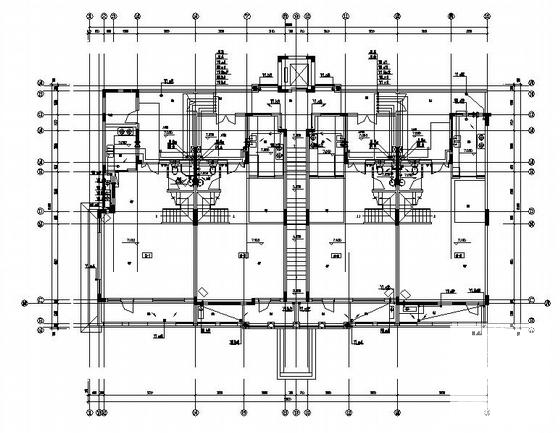

多层住宅小区，分为五区，一区1－12#楼为3层住宅，二区13－18#楼、三区19－29#楼均为5层的带地下室停车场的住宅；四区31－33#楼为18层的高层公寓与住宅及地下室；五区30#楼为会所。居住总人数为2166人。设计范围:建筑 用地红线 范围内的室内（户内）给排水及消防给水设计。-1~5层部分由市政压力直接供水。1－12#楼入户装水表安装在每户的花园入户门旁。13-29#楼入户水表安装在地下停车场。6~18层由变频加压供水设备加压供水。 采用雨、污分流制，重力流雨水排水系统，2年设计重现期，暴雨强度为 L/S·100m （采用2年计重现期，设计重现期+溢流设施= 50年设计重现期）。屋面雨水采用87型雨水斗，采用密闭排水系统，重力流排至室外雨水系统。
