双向六车道市政道路交通工程cad施工图纸和标志设置、标志结构、版面设计

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

城市主干路I级；道路全长为1523.073m，双向六车道。设计速度：50km/h；标准路幅宽度：B=44m=8.0m（人行道） 12.0m（车行道） 4.0m（中央分隔带） 12.0m（车行道） 8.0m（人行道）；最大纵坡：imax=5.5%；最小纵坡：imin=0.4%。 　　交通工程含标志设置、标志结构、版面设计。交通标志混凝土基础顶面应低于人行道路面15cm，交通设施施工完毕后恢复人行道砖或与道路同步实施。 　　……共计10张

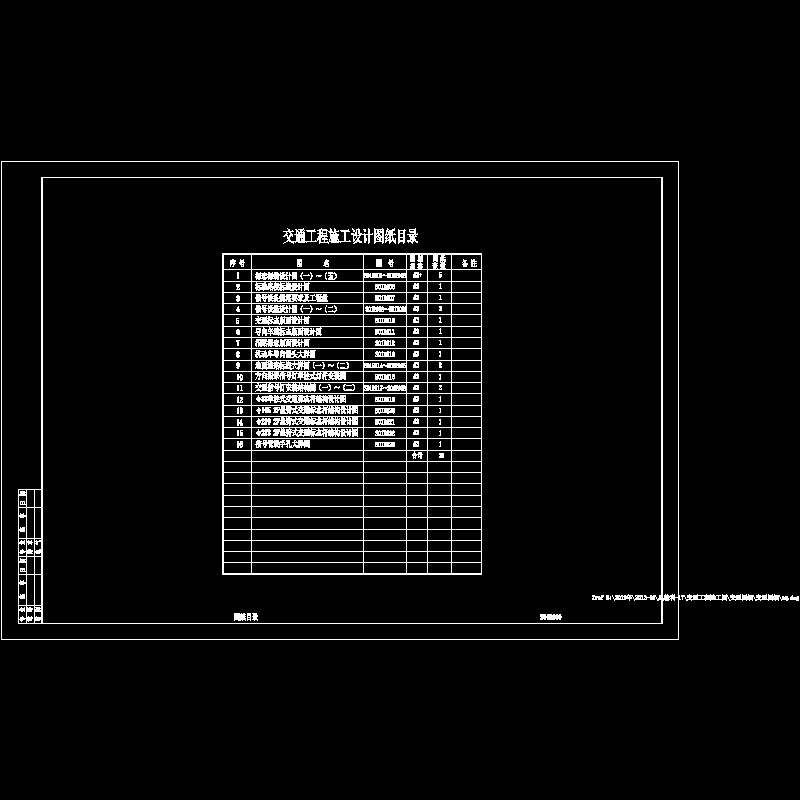

s01r000图纸目录.dwg

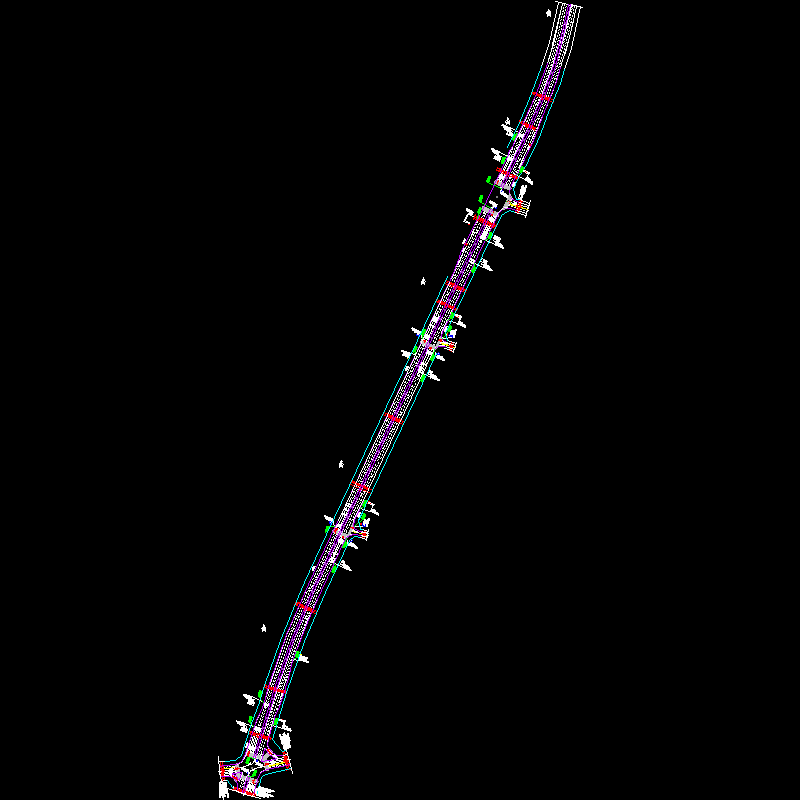

s01r001～s01r005 桂花道路d段标志标线设计图（一）~（五）.dwg

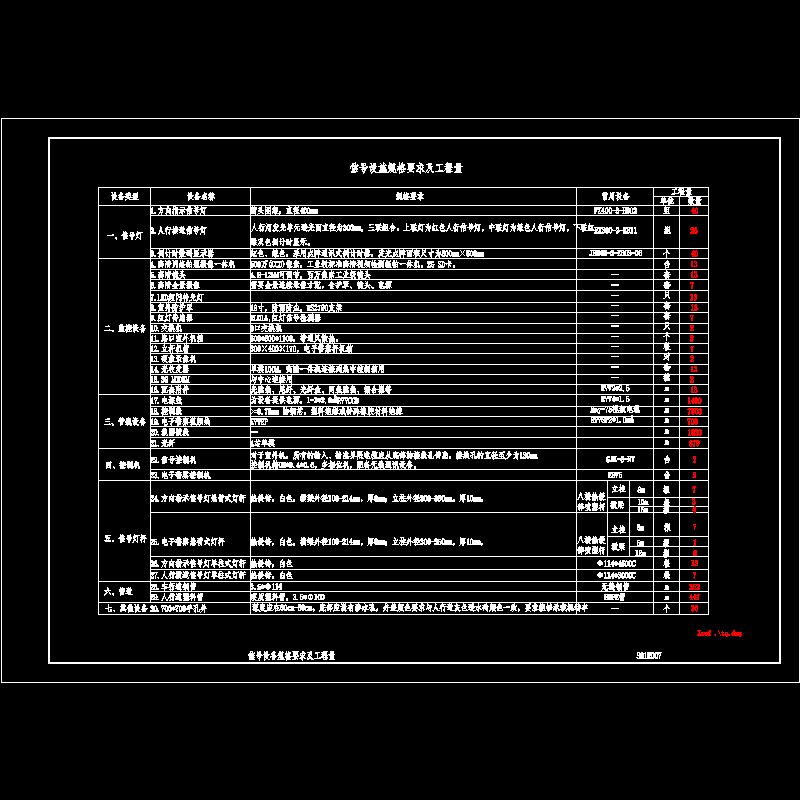

s01r007 信号设备规格要求及工程量.dwg

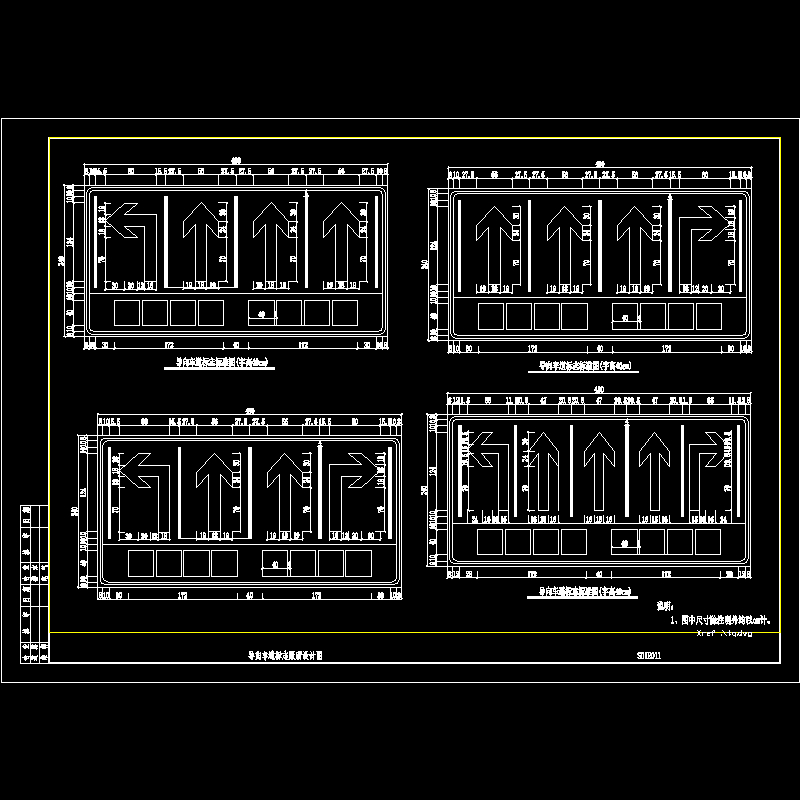

s01r011 导向车道标志版面设计图.dwg

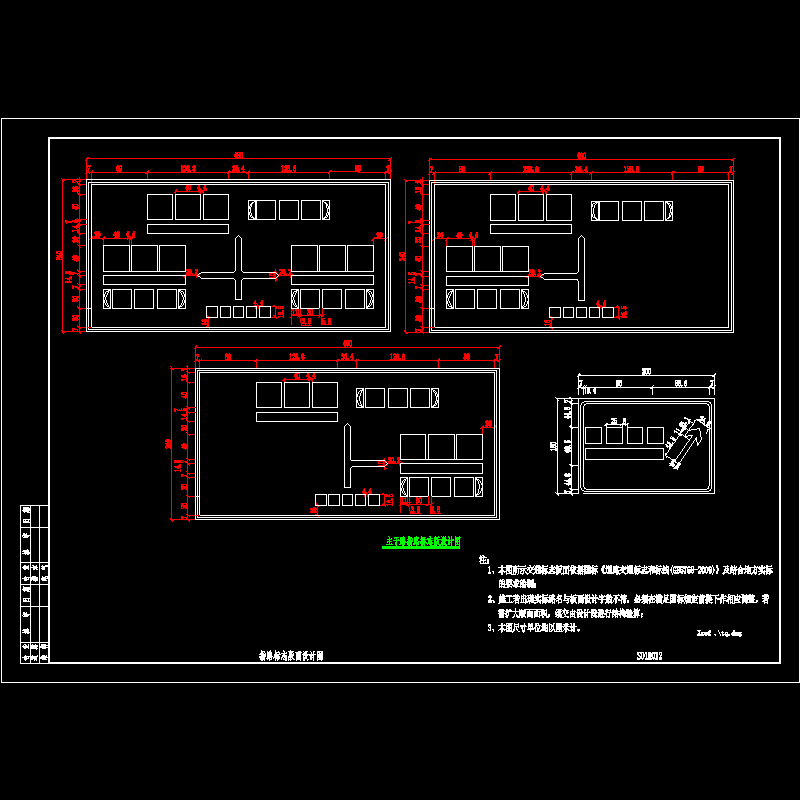

s01r012 指路标志版面设计图.dwg

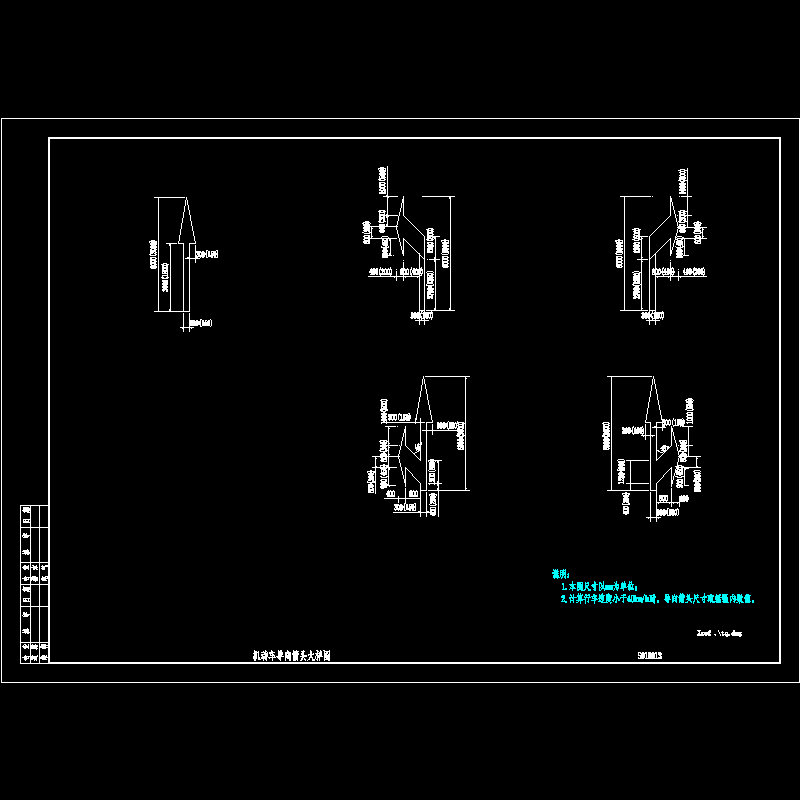

s01r013 机动车导向箭头大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
