28.3m跨径钢箱梁过街天桥施工图纸cad平面布置图及构造图

aassjjkk

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 设计年代：近代
• 使用性：人行桥
• 跨径大小和多跨总长：28.3m
• 行车道位置：上承式桥
• 承重构件受力情况：梁桥
• 使用年限：永久性桥
• 材料类型：钢桥

该附件为： [重庆]28.3m跨径钢箱梁过街天桥施工图2021 ，格式为dwg，节点清晰，同类工程可下载参考

一、 设计说明 ：

1. 本桥上部结构为钢箱梁，跨径为(1.15 26 1.15)m，梁高1.3m，主梁宽3.6m。
2. 设计荷载：人群4.5kN/m2/。
3. 桥梁上部结构采用钢箱梁；下部结构桥墩采用曲线柱式墩，基础采用桩基础。
4. 标志牌颜色、规格，详见《道路交通标志和标线》(GB 5768-近代)。
5. 天桥箱梁材料均采用Q345B钢。
6. 顶板、底板、腹板的横向对接焊缝以及三者之间的纵向连接焊缝为I级焊缝，其余均为II级焊缝。
7. 顶底板及腹板的横向拼接缝应互相错开，并不得与横隔板重合，且应与纵肋拼接缝错开，其间距均应大于300mm；顶底板的纵向拼接缝应与纵肋及腹板位置错开。
8. 图中未示出角焊缝，焊脚高度以不小于1.5（t）0.5/ 考虑取值，t为较厚板件的厚度。
9. 施工时应确保块件质量和精度，尤其应严格控制焊接残余变形。

二、相关图片：

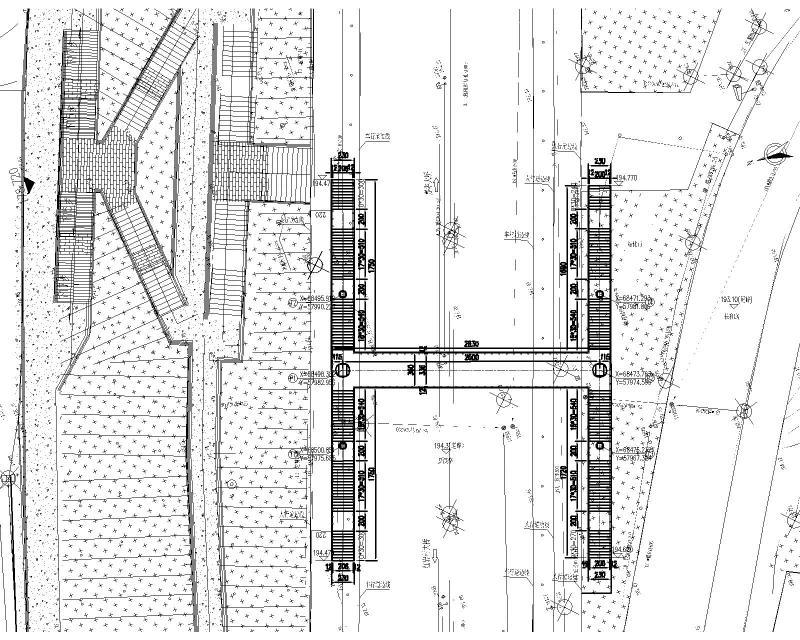

天桥平面布置图

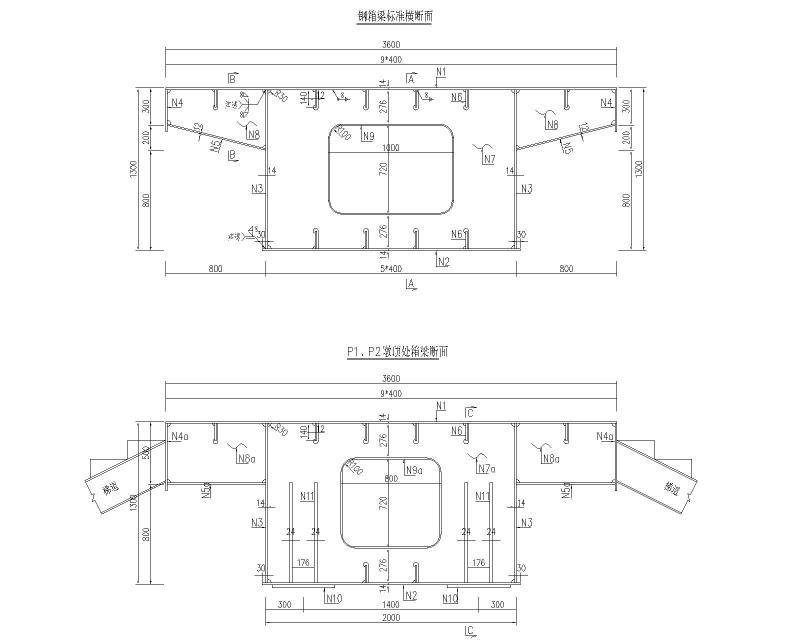

主梁钢箱构造图

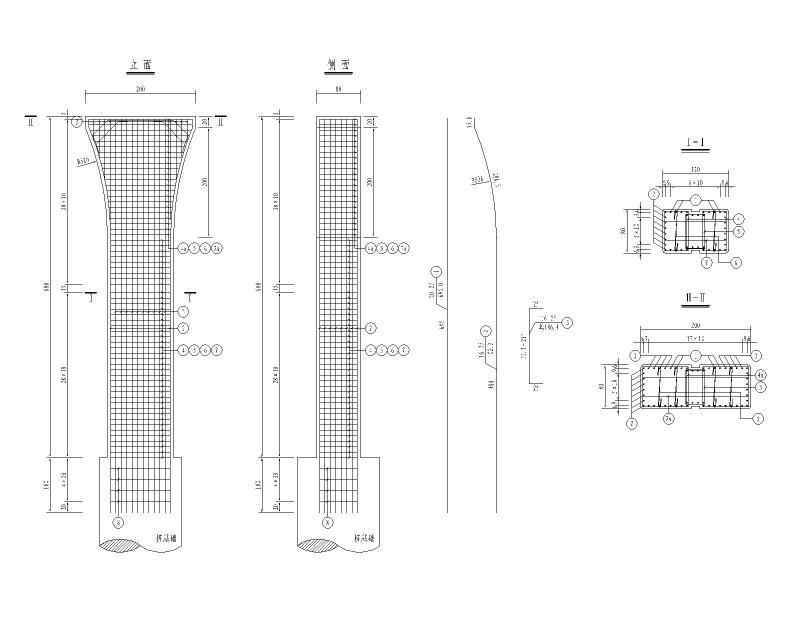

主梁桥墩钢筋布置图

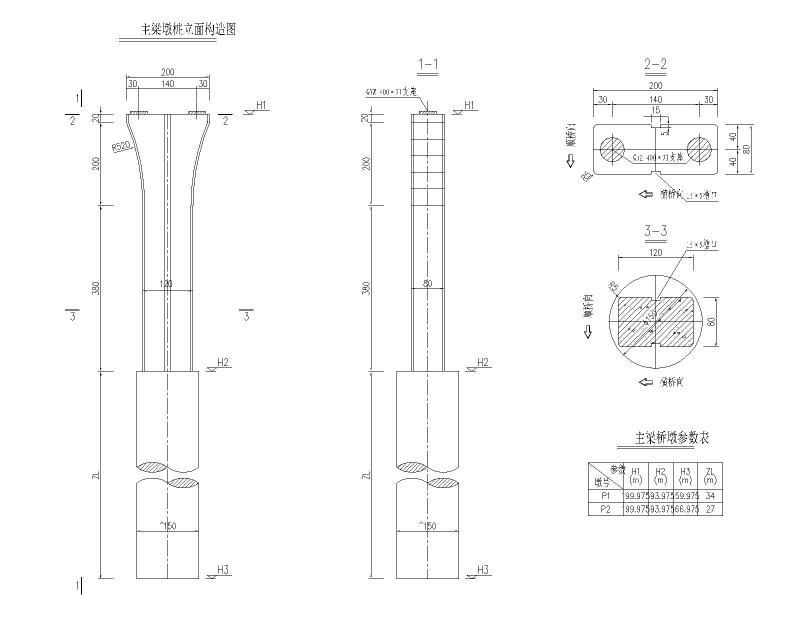

主梁桥墩一般构造图

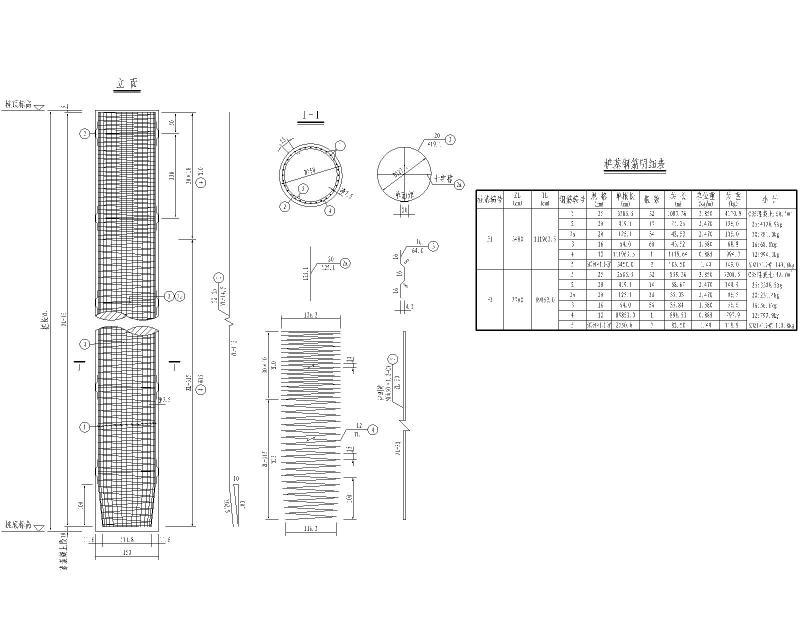

主梁桥墩桩基钢筋布置图

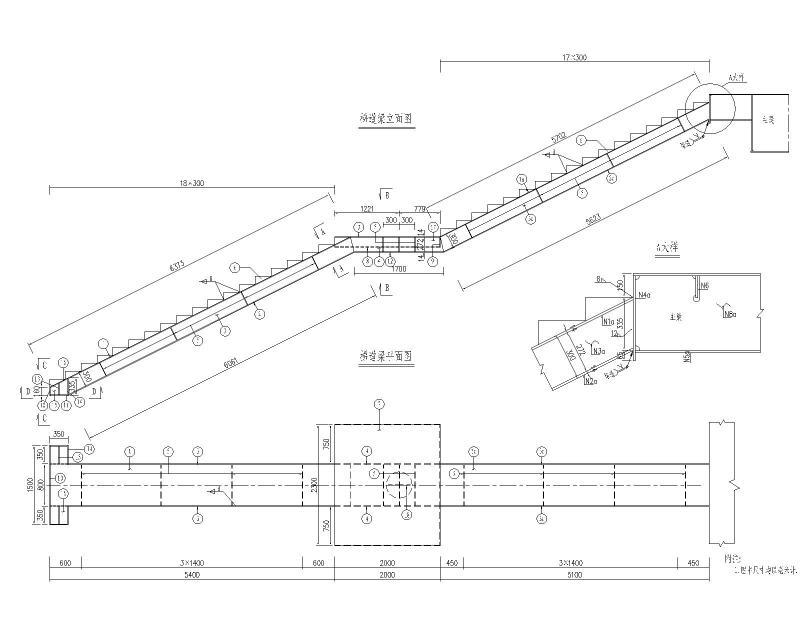

梯道钢箱构造图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
