一份4层办公楼空调通风系统设计CAD施工图纸(风机盘管接管)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：8张
• 设计年代：近代
• 设计内容：空调,通风
• 冷热源：电动压缩式冷水机组
• 空调系统：空气-水系统
• 水系统：双管制
• 送风方式：散流器送风
• 节点大样：风机盘管
• 项目所在地：辽宁

附件详情

该项目是一个多层办公楼建筑，地上4层。主要包括系统原理图，空调通风平面图，风机盘管接管大样图等...

二层空调平面图

三层空调平面图

四层空调平面图

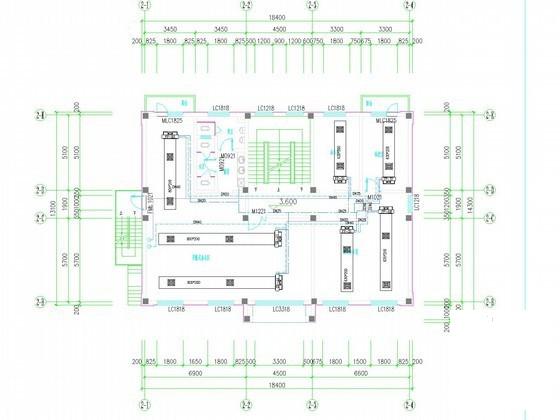

第 1 张图

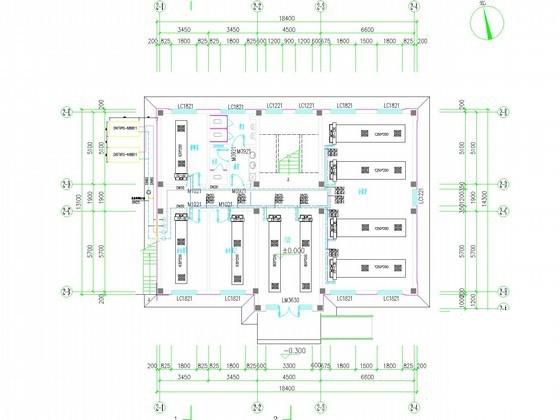

第 2 张图

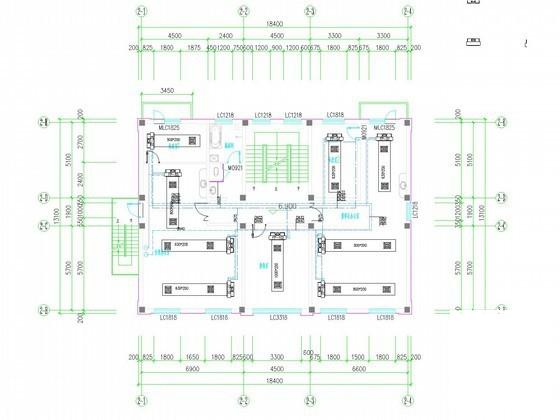

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
