一份9层办公楼建筑给排水CAD施工图纸（直饮水系统）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：9层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统,直饮水系统
• 生产供水设计：热水系统,循环冷却水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：水泵站,水池
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 特殊系统：直饮水
• 大样节点：水箱,泵房,气体灭火,卫生间,集水坑

附件详情

• 资料目录
• 主要设备及材料表
• 给水排水设计及施工总说明 图例
• 架空层给排水、消防平面图
• 一层给排水、消防平面图
• 二层给排水、消防平面图
• 三层给排水、消防平面图
• 四层给排水、消防平面图
• 五层给排水、消防平面图
• 六层给排水、消防平面图
• 七层给排水、消防平面图
• 八层给排水、消防平面图
• 九层给排水、消防平面图
• 屋顶层给排水、消防平面图
• 架空层自动喷水灭火系统平面图
• 一层自动喷水灭火系统平面图
• 二层自动喷水灭火系统平面图
• 三层自动喷水灭火系统平面图
• 四层自动喷水灭火系统平面图
• 五层自动喷水灭火系统平面图
• 六层自动喷水灭火系统平面图
• 七层自动喷水灭火系统平面图
• 八层自动喷水灭火系统平面图
• 九层自动喷水灭火系统平面图
• 卫生间给排水、消防放大平面图
• 水泵房放大平面图
• 消防水池剖面图
• 给水、雨水系统图
• 消火栓系统图
• 污水系统图
• 直饮水工艺流程图
• 循环冷却水
• 废水系统图
• 站房给水系统图

附件详情

项目概要：该项目位于中原，是一办公楼给排水项目，办公楼地上层数为9层，地下一层；架空层为停车库及附属设备房；
设计范围：本建筑设有生活给水系统、直饮水系统、生活污废水、雨水系统、循环冷却水系统、消火栓给水系统、自动喷水灭火系统、水喷雾灭火系统、气体灭火系统、灭火器的配置。
，共计30张图纸；

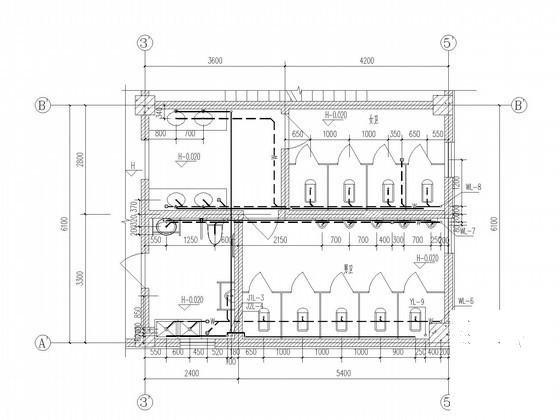

卫生间大样图

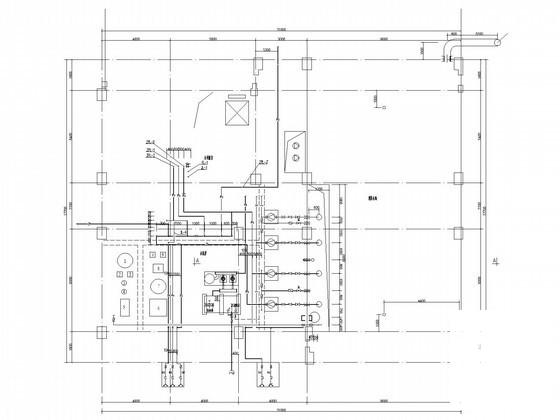

水泵房放大平面图

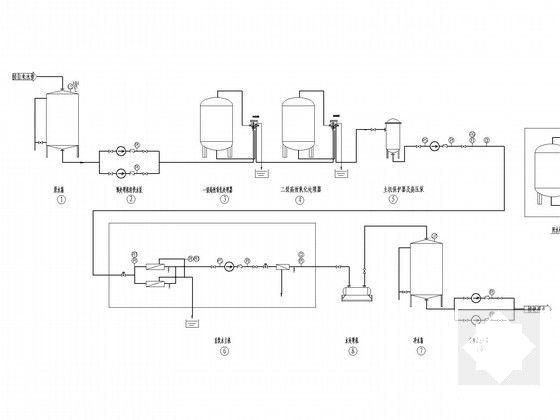

直饮水工艺流程图

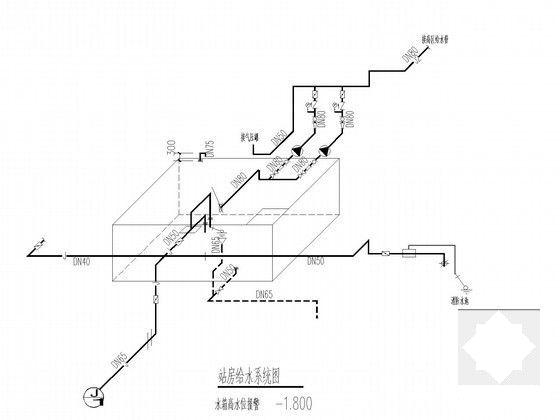

泵房给水系统图

消火栓系统图

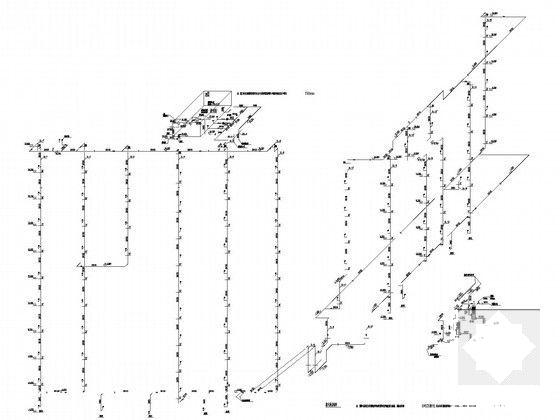

给排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

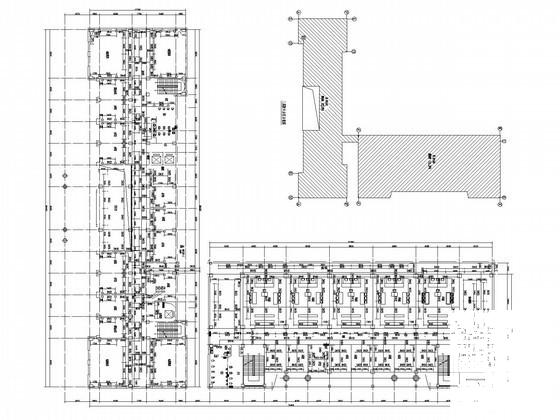

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 22:58:41上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
