一份29层商务办公楼给排水CAD施工图纸(自动喷水灭火系统)

guiqulai · 发表于 2020-2-17 21:16:03

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：办公
建筑高度类型：超高层建筑
建筑设计面积：73833.98平方米
建筑地上层数：29层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：49张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统
供水设备：高位水箱,水泵站,水塔
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：四区以上
排水体制：污废合流
排水技术：虹吸雨水（满管）
雨水重现期：50年
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：虹吸雨水
大样节点：水泵,泵房,卫生间,集水坑,设备房布置
项目所在地：黑龙江

附件详情

资料目录、图例
设计说明
主要设备表、使用标准图目录
给水系统图
污、废水系统图
雨水系统图
消火栓系统图
自动喷水灭火系统图、微型自动扫描灭火装置系统图
A#楼地下二层（人防）给排水平面图
首层给排水平面图
机房层给排水平面图
顶给排水平面图
消防水泵房详图、高位消防水箱间详图
低区生活水泵房详图、高区生活水泵房详图
卫生间详图
集水坑盖板图

附件详情

工程概述：
该项目占地面积25572m2。建筑为超高层商务办公楼，主要功能有办公、配套商业服务等。总建筑面积为73833.98m2，其中地上建筑面积56997.45m2，地下建筑面积16836.53m2。地下部分为2层，地上29层，建筑高度为128.65m。地上部分主要使用功能为办公，地下部分主要使用功能为汽车库、设备用房等。建筑性质：一类超高层办公楼；耐火等级：一级。

设计范围：
1、该资料范围为建筑物内的给水、排水和消防设计。
2、气体灭火系统、微型自动扫描灭火装置系统、虹吸雨水系统、厨房给排水等由专业承包商根据本专业提出的技术参数和要求,负责全部个体设计、安装、调试、试运转、验收等，其设计与该资料的边界条件符合度须经我院审定确认。
3、冷却塔、水泵、水箱等设备提供商应根据该资料参数进行核算，设备基础和接管布置以到货的为准，其核算结果须经设计院审定确认。
4、室内外水景系统由专业公司设计，不在该资料范围内。

。共49张图纸。

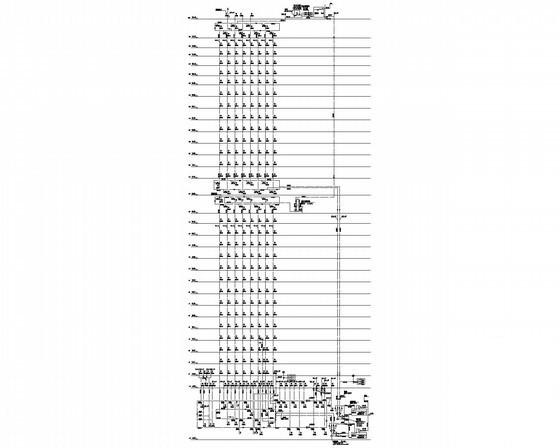

消火栓系统图

二层给排水平面图

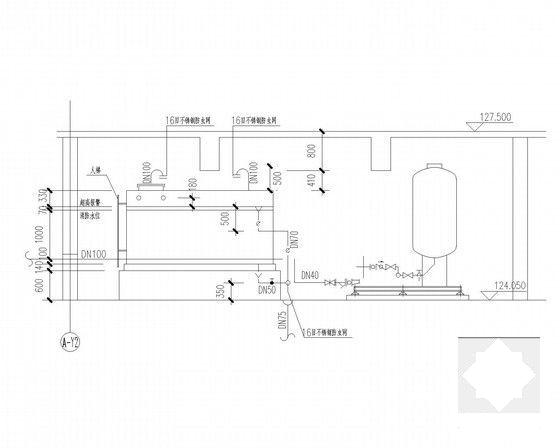

高位消防水箱间4-4 剖面

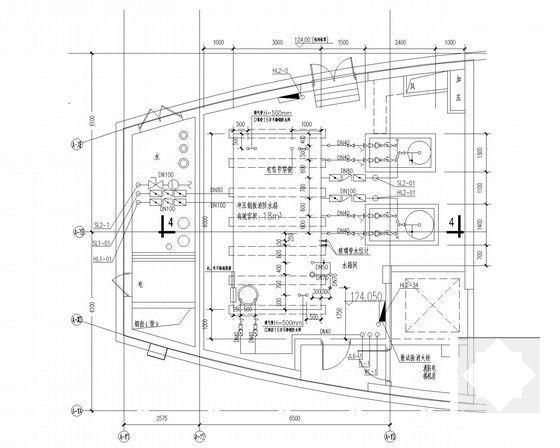

高位消防水箱间详图

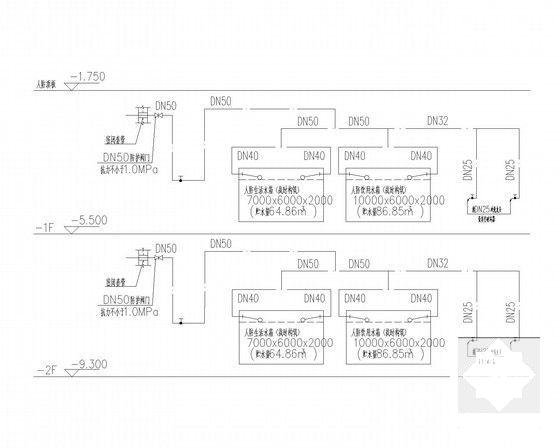

人防给水系统

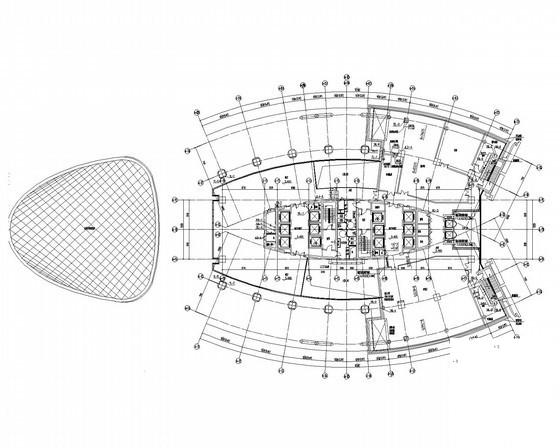

三层给排水平面图

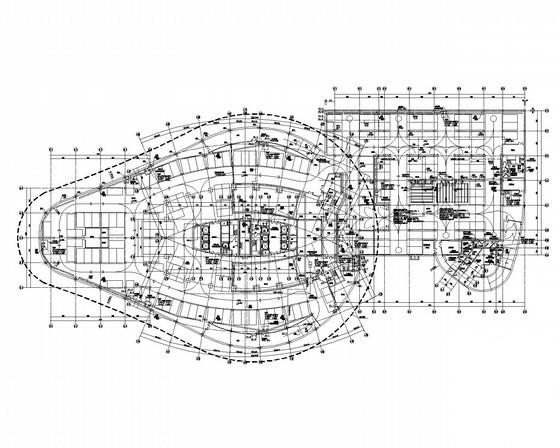

A#楼地下二层（人防）消防平面图

消防水泵房详图

高区生活水泵房详图
