一份高层办公楼给排水及雨水系统CAD施工图纸（大院作品）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 给水平面图
• 排水平面图
• 给水系统图
• 排水系统图

附件详情

一、项目概要：
该项目位于大连市，建筑设计面积：17958.19m2
二、设计范围：
该项目设计范围为建筑红线内的给水、排水系统。
三、系统：

1、生活给水系统
1、1水源：根据甲方提供，给水由市政管网供给，供水压力为0.48MPa。
1、2用水量：该项目最高日用水量为120m3/d; 最大时用水量为6.5m3/h。
2、生活排水系统
2、1 污水量：该项目最高日污水量约为108m3/d;
2、2 系统：该项目采用污、废水合流制排水系统。雨水采用排外水方式，屋面外排水由建筑专业统一考虑。
，共6张。

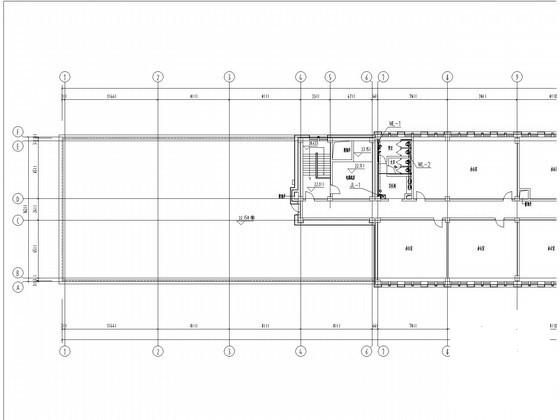

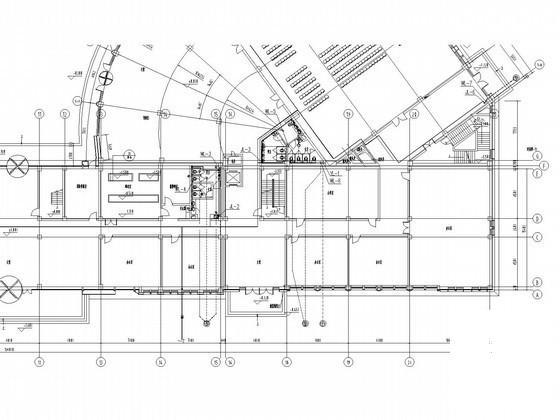

三-七层给排水平面图

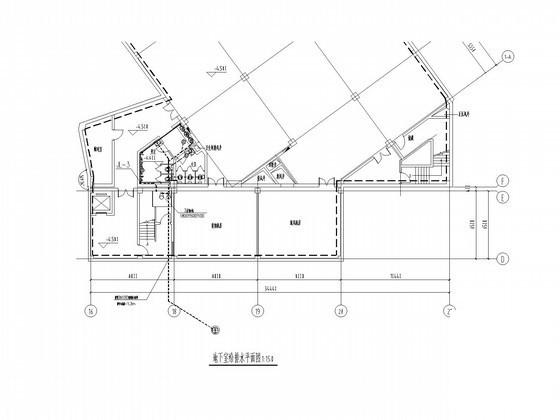

地下室给排水平面图

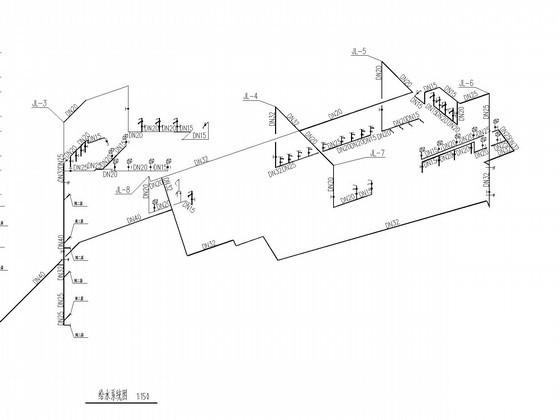

给排水及雨水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 15:20:38上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
