该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：住宅,商业
-
建筑高度类型：高层建筑
-
建筑地上层数：27层
-
图纸设计深度：施工图
-
参考图纸：91张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,机房排水
-
消防设计：室内消火栓系统,喷淋系统
-
供水设备：高位水箱,水泵站
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：三区
-
排水体制：污废合流
-
排水技术：重力排水
-
雨水重现期：3年
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：20
-
大样节点：水泵,泵房,卫生间,阀门管件
-
项目所在地：四川
附件详情
-
设计说明
-
资料目录
-
选用标准资料目录及主要设备材料表
-
一层给排水平面图
-
一层自动喷淋
平面布置图
-
奇数层给排水平面放大图
-
偶数层给排水平面放大图
-
屋顶给排水平面放大图
-
给排水及
消防系统
原理图
-
给排水横支管系统图
附件详情
资料介绍：该项目建筑类别：一类高层住宅;建筑使用性质：住宅;．建筑层数及高度：1~6#楼地上21层，7~9#楼27层，10#楼18层。其中1、2#楼地上一二层为商业网点。1层有架空及物管用房。地下一层为停车库及设备用房。无人防工程。
设计内容: 本栋楼室内的给水系统、热水系统、污水系统排水、废水排水系统、消防系统、以及建筑灭火器配置。
图纸共91张。
地下室喷淋系统原理图
二层给排水平面图
三层给排水平面放大图
生活水泵房大样图
生活水泵房系统图
污水系统原理图
污水转换及出户管道系统图
一层给排水平面放大图
垃圾收集点水电平面图

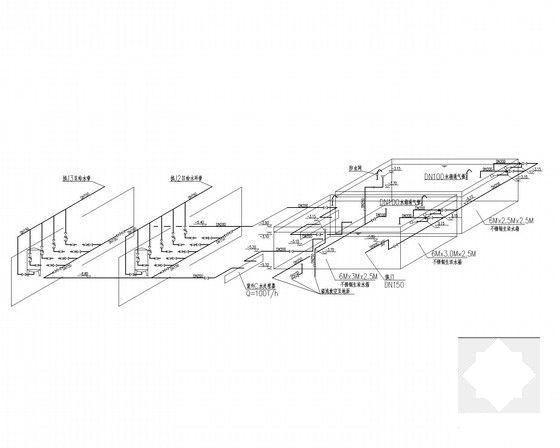

第 1 张图

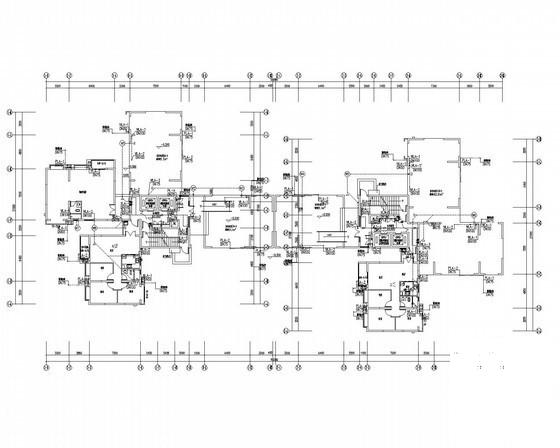

第 2 张图

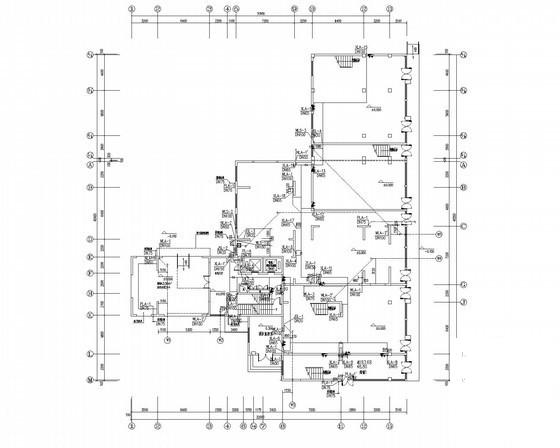

第 3 张图

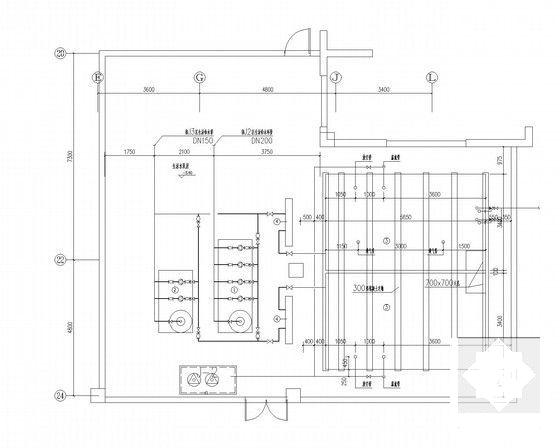

第 4 张图

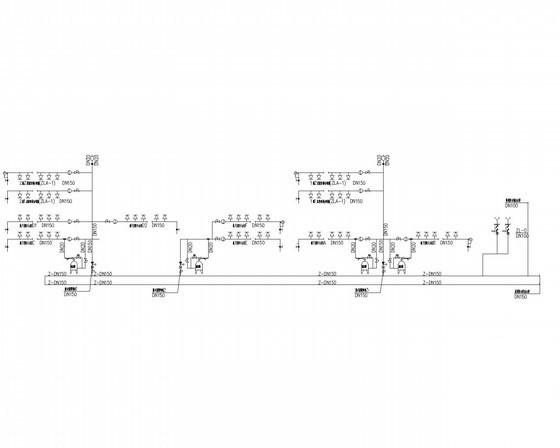

第 5 张图

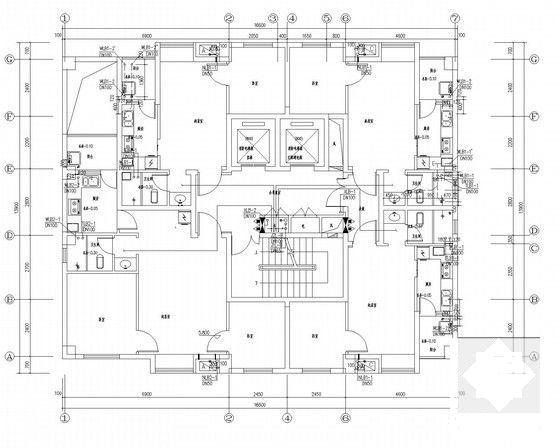

第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
