一份5层医院门诊楼强弱电CAD施工图纸(电气设计说明)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：28张
• 负荷等级：一级
• 防雷等级：第三类
• 有线广播：火灾应急
• 接地方式：TN-S
• 项目所在地：河南
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统

附件详情

• 附件详情：
• 1、电气设计说明
• 2、配电系统图
• 3、竖向配线系统图
• 4、火灾报警系统图
• 5、 照明平面图
• 6、 弱电平面图
• 7、机房消防平面图
• 8、防雷、接地平面图

附件详情

该附件是[河南]某医院门诊楼强弱电全套施工图纸，总共28张。
该项目为河南省中医院门诊楼,地上5层,建筑高度为18.90m，室内外高差为0.90m。
该项目设计内容包括:1、低压配电系统;2、工作及疏散照明系统；3、 防雷、接地及等电位联结；4、视频监控系统；5、综合布线系统；7、有线电视系统等。

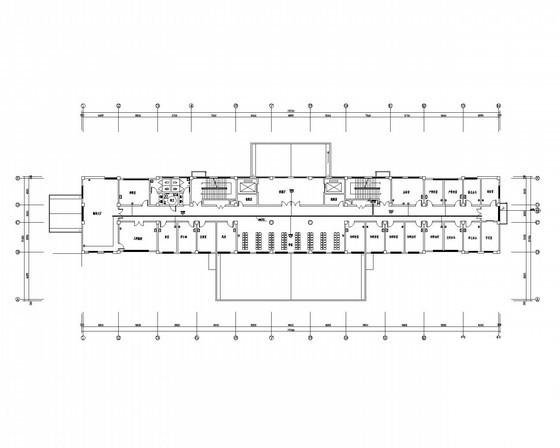

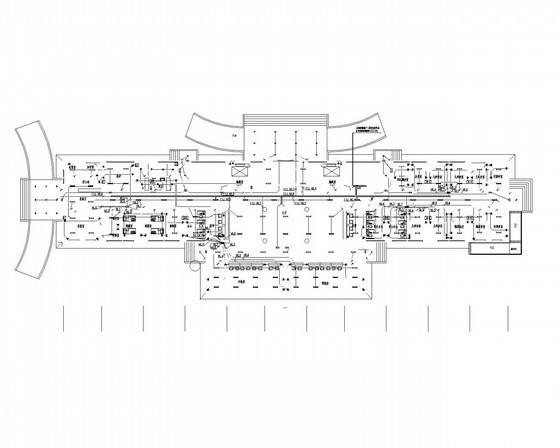

照明平面图

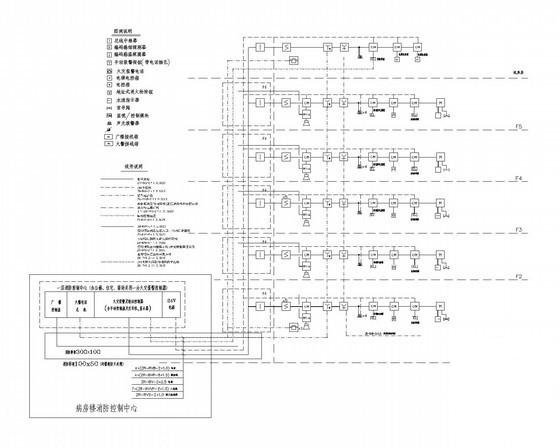

火灾报警系统图

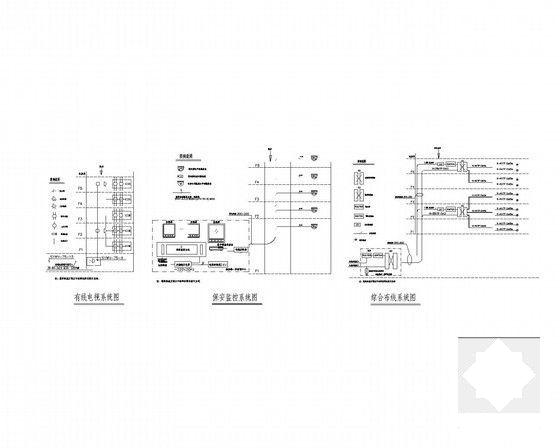

弱电系统图

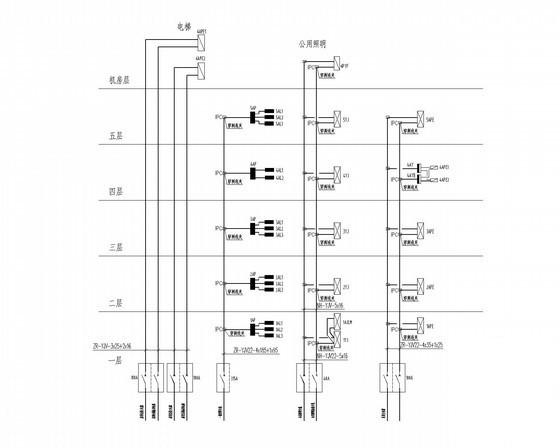

竖向配线系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
