  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:10951.19平方米
  • 建筑地上层数:7层
  • 参考图纸:50张
  • 设计年代:近代
  • 负荷等级:一级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

  • 强电:
  • 1、低压配电坚向系统图
  • 2、配电箱系统图(1~5)
  • 3、电气火灾监控系统图及消防设备电源监控系统图
  • 4、一~七层桥架及干线平面图
  • 5、屋面桥架及干线平面图
  • 6、一~七层电力平面图(1、2)
  • 7、屋面电力平面图
  • 8、一~七层照明平面图
  • 9、基础接地设施平面布置图
  • 10、一至七层及电梯机房接地设施平面布置图
  • 11、屋面防雷设施平面布置图
  • 弱电:
  • 1、火灾自动报警及联动控制系统图
  • 2、电话网络系统图
  • 3、视频监控系统图
  • 4、有线电视系统图
  • 5、病房呼叫对讲系统图
  • 6、一~七层消防平面图
  • 7、屋顶层消防平面图
  • 8、一~七层吊顶内消防平面图
  • 9、一~七层广播平面图
  • 10、一~七层防火门监控平面图
  • 11、屋顶层防火门监控平面图
  • 12、一~七层弱电平面图

附件详情

该项目位于四川,建筑面积为10951.19平方米。建筑层数:7层,无地下室,建筑高度:28.35米。建筑防火类别及耐火等级:一类高层医院建筑,耐火等级为一级。
设计范围包括:电力配电、照明系统、电气火灾报警系统、消防电源监控系统、防雷、接地及电气安全、网络布线系统、电话通信系统、有线电视系统、视频安防监控系统、病房呼叫对讲系统、火灾自动报警及联动控制系统、防火门监控系统。
主要最新设计规范:
《综合医院建筑设计规范》GB51039-近代;
《精神专科医院建筑设计规范》GB51058-近代;
《建筑 照明设计标准 》GB50034-近代;
建筑设计防火 规范》 GB 50016-近代;
《火灾自动报警系统设计规范》 GB50116-近代;
该附件,总共50张,甲级设计院设计。

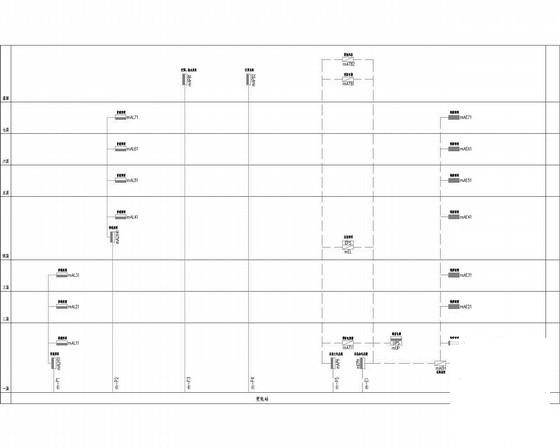

低压配电竖向系统图

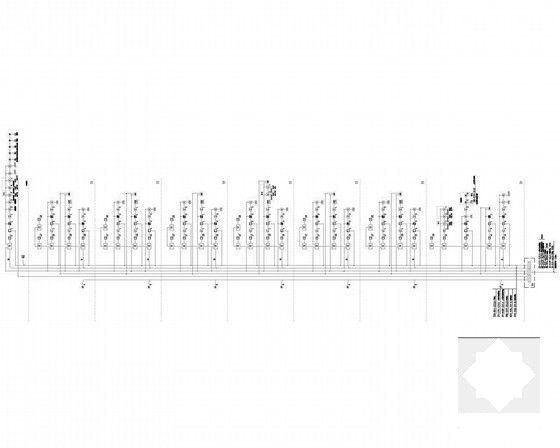

病房呼叫对讲系统图

火灾自动报警系统

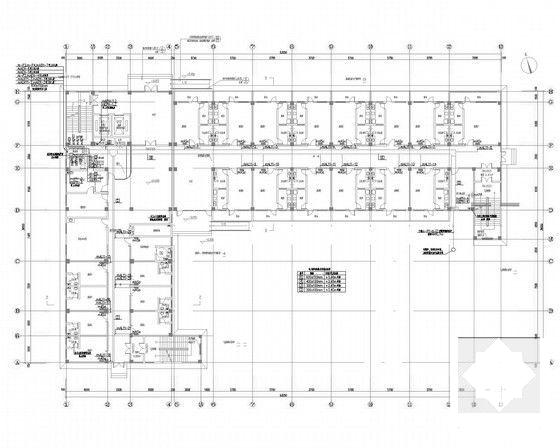

一层桥架及干线平面图

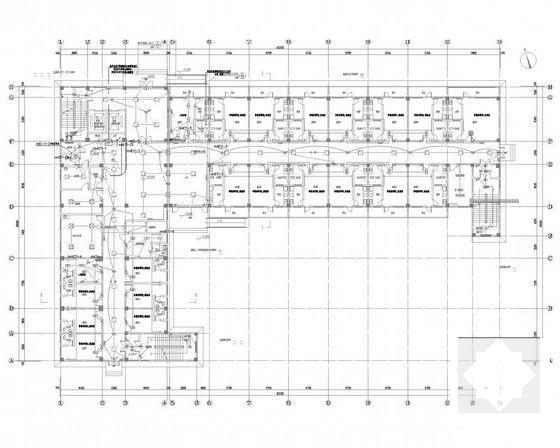

一层照明平面图

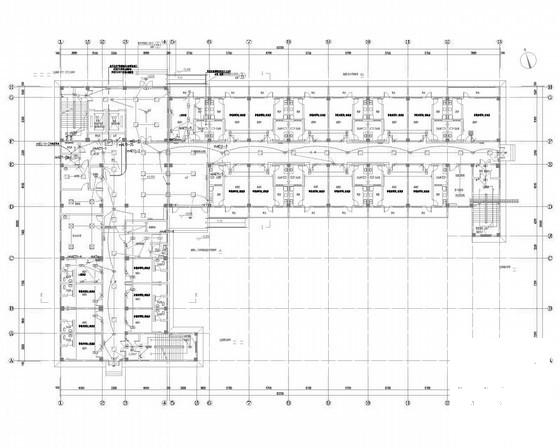

二~七层电力平面

一层弱电平面图

一层消防平面图

门诊综合楼设计 - 1
第 1 张图
门诊综合楼设计 - 2
第 2 张图
门诊综合楼设计 - 3
第 3 张图
门诊综合楼设计 - 4
第 4 张图
门诊综合楼设计 - 5
第 5 张图
门诊综合楼设计 - 6
第 6 张图
门诊综合楼设计 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-12 22:20:14上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edeeee2csw0s2dc1s10.rar

5.25 MB

下载  售价: 100 积分    赚积分
