一万多平大厦消防设计CAD图纸.dwg

ggjjkkxx

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要： 　　该项目为以娱乐餐饮健身及住宿为一体的综合楼。地下一层，地上十六层。建筑物位于已具规模的碧水庄园小区内，为小区的三期工程之一。总建筑面积15664.6m2,总高67.45m,四层以下为各类娱乐用房。五层以上为客房。地下一层为设备用房。 　　 设计范围： 　　消防设计：消火栓灭火系统，自动喷洒灭火系统。 灭火器配置。

系统图纸水施20.dwg

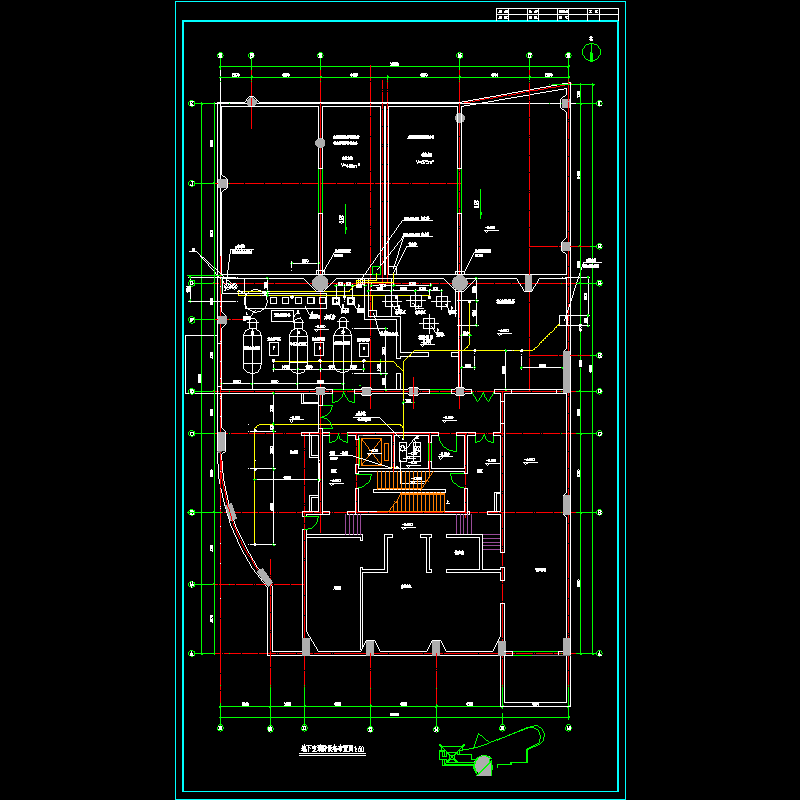

地下室给排水消防平面图水施05.dwg

地下室给水设备布置图水施06.dwg

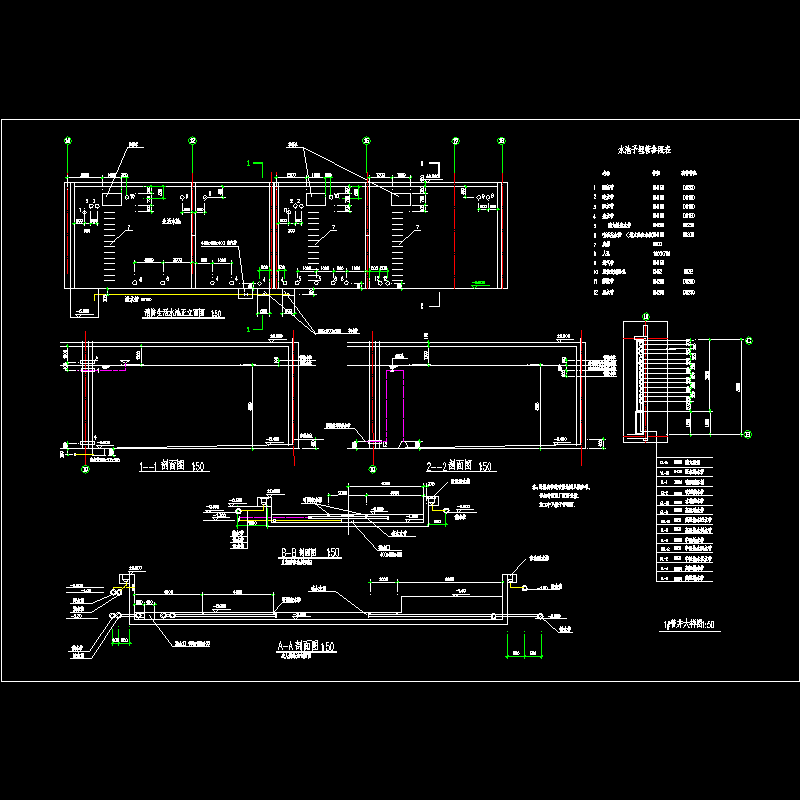

地下室水池泳池管井布置详图水施工08.dwg

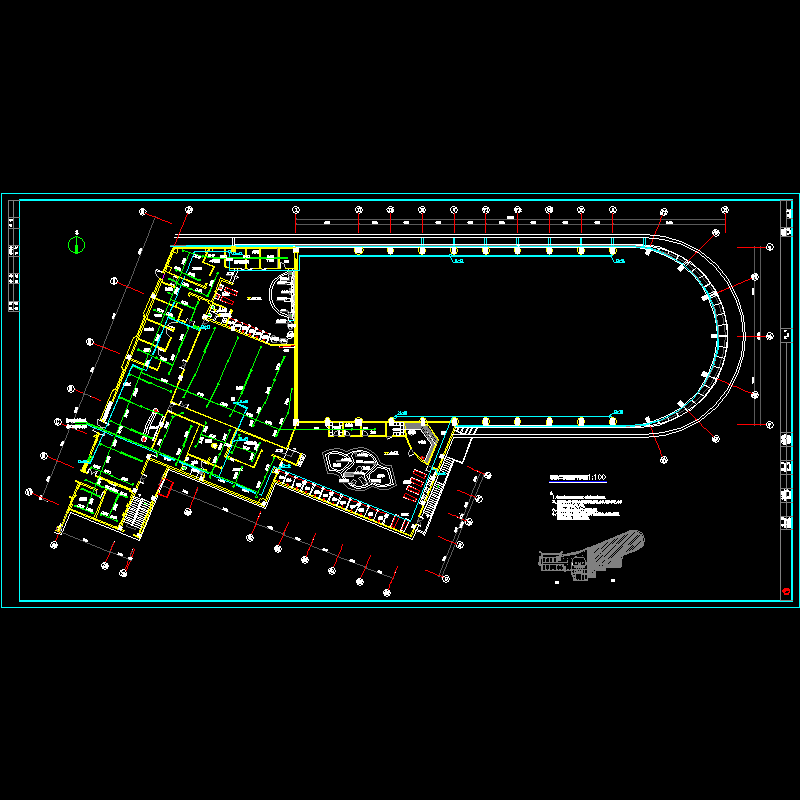

东段二层消防平面图水施12.dwg

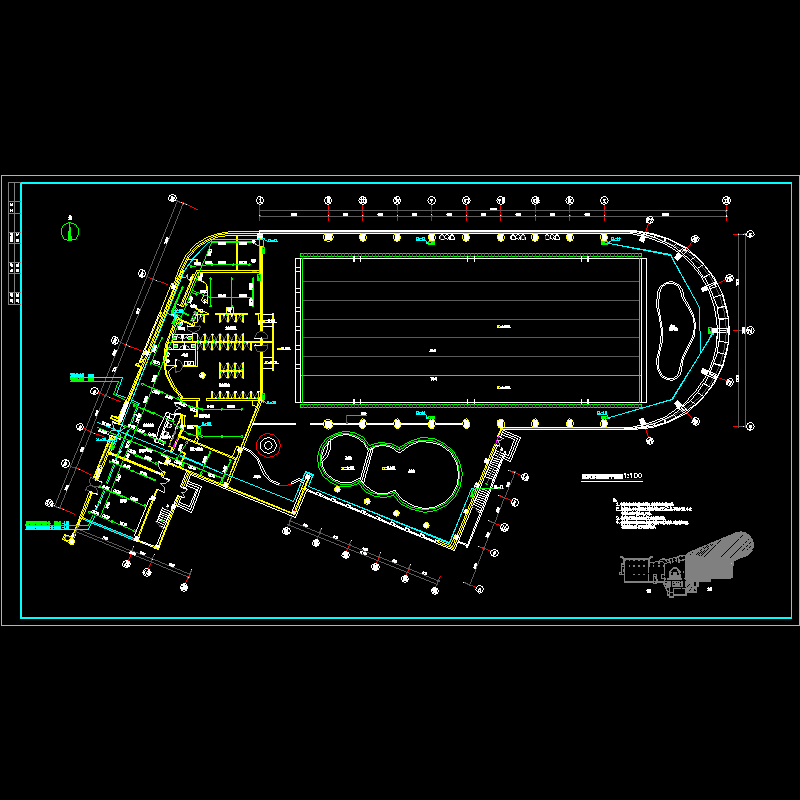

东段首层消防平面图水施09.dwg

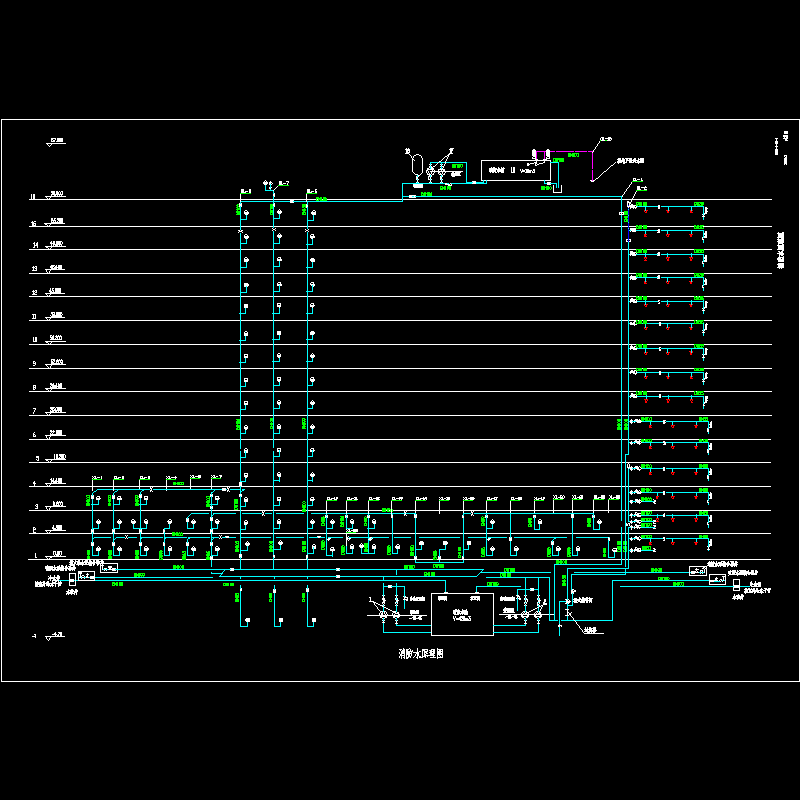

东段消防给水透视图水施33.dwg

目录水施01.dwg

设备表水施004.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
