20层一万平住宅楼电气施工CAD大样图(2016)

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:10545.89平方米
  • 建筑地上层数:20层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:防雷接地,等电位联结
  • 负荷等级:二级,三级
  • 接地方式:TN-C-S
  • 项目所在地:湖北
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,视频监控系统,出入口控制系统,通信系统,信息网络系统,其它

该附件为湖北某小区住宅楼 电气施工图 ,知名地产项目图纸,。

概述:
本项目为湖北省某县住宅楼,建筑面积为10545.89m,地上20层,建筑高度62.6m,属二类高层住宅。结构类型为剪力墙结构,现浇混凝土楼板。
电源引自小区变配电所,低压配电电压采用220/380V,带电导体的型式采用单相两线制/三相四线制。
电源采用YJV -1/0.6kV型电力电缆在室外穿管埋地引入住宅电气竖井电源总箱或集中电表箱。

设计范围:
照明及动力系统;有线电视系统;电话系统;信息网络系统;
门禁及可视对讲系统;视频安防监控系统;火灾自动报警系统;防雷接地系统。

部分图纸摘录:

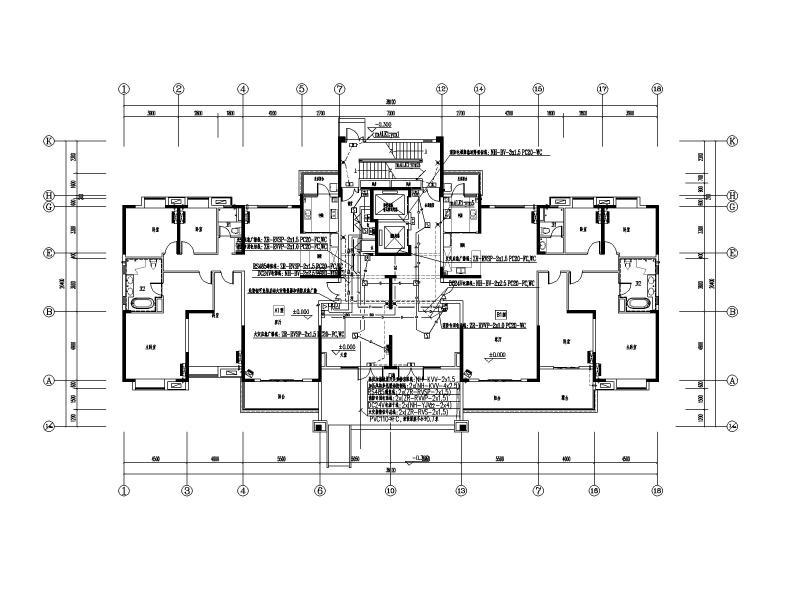

强电干线平面图

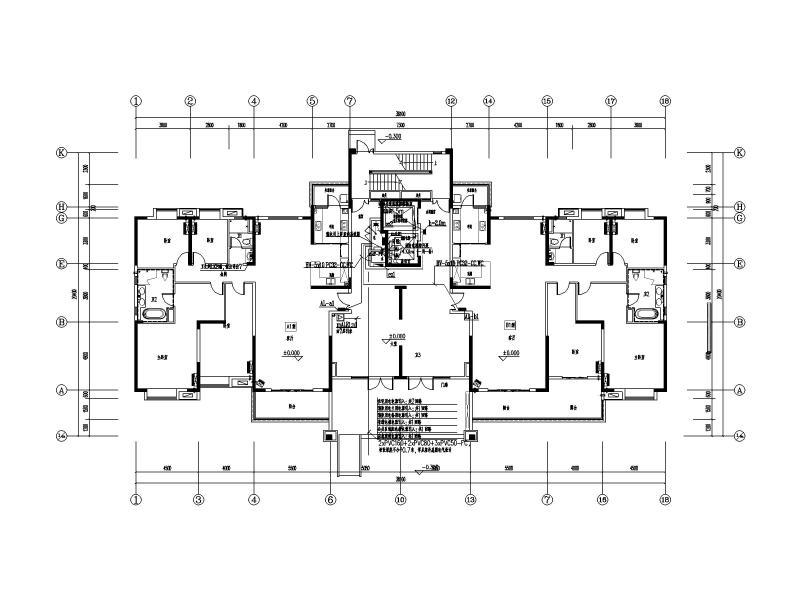

消防电气平面图

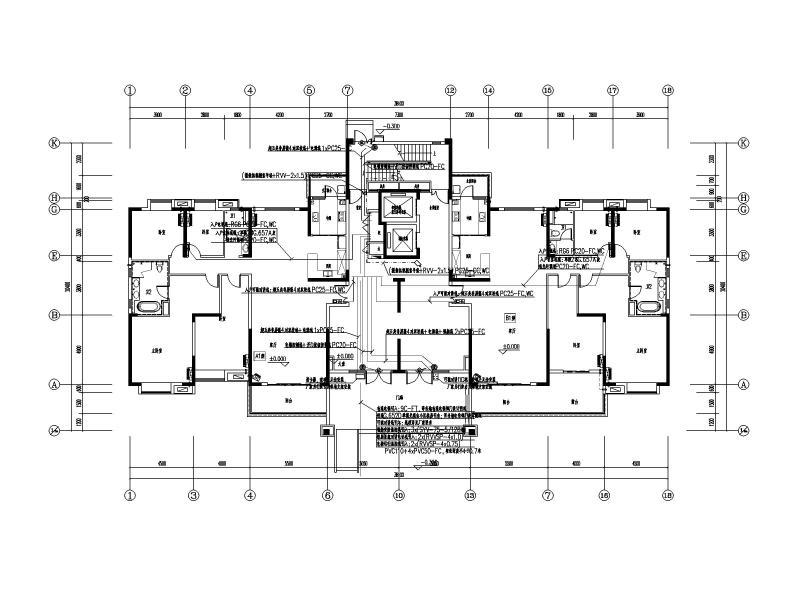

弱电平面图

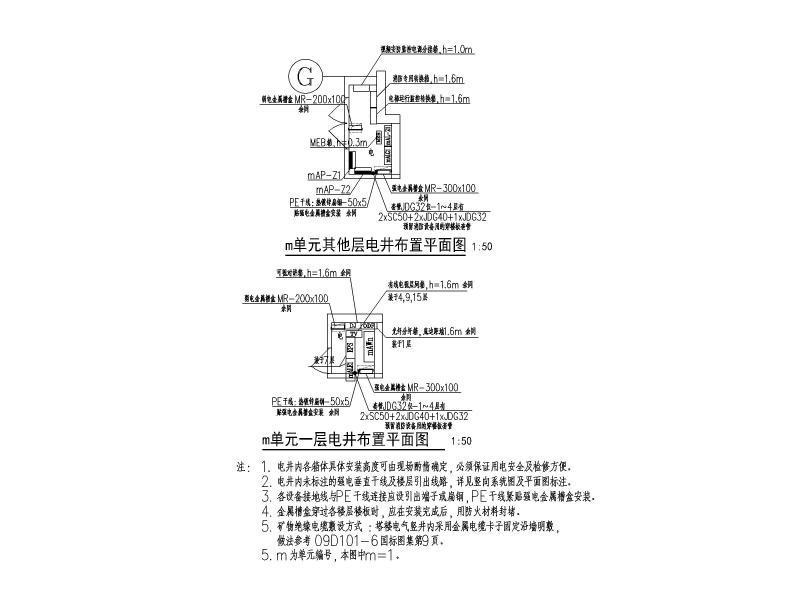

电井布置平面图

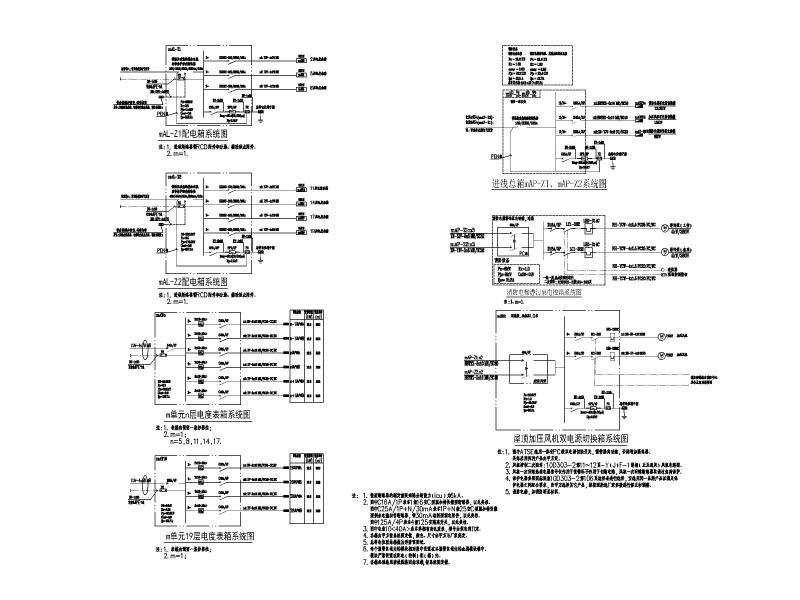

配电系统图



配电干线竖向系统图
集中EPS供电应急照明及疏散指示灯接线示意图




有线电视、FTTH电话、网络及可视对讲系统图



视频安防监控、电梯运行状态监控、消防系统图


总等电位和局部等电位连接做法大样图


图纸内容全览
