附件详情 该项目设计的内容包括集中冷冻站设计;锅炉房设计;普通病房、治疗室,办公部分的集中空调设计;地下室库房及设备用房的通风设计;卫生间,开水间等的通风设计;防烟楼梯间及前室,消防电梯合用前室,内走廊及地下层的防排烟设计。六层洁净手术部净化空调由专业净化公司设计。    该项目选用2台直燃型溴化锂吸收式冷热水机组,单台制冷量1280kw,制热量为1070kw,冷冻水温度7/12℃,冷却水温度32/37℃,空调热水温度55.8/60℃.    空调水系统设计:空调水路系统为为双管制变水量系统,冷水管路水平同程设置,系统采用膨胀水箱定压方式(冬夏共用).    空调风系统设计:空调设计以竖向分层,横向按防火分区设置为原则,同时根据建筑使用功能,该项目主要采用风机盘管加新风系统和局部全空气系统。

医院暖通空调设计 - 1
第 1 张图

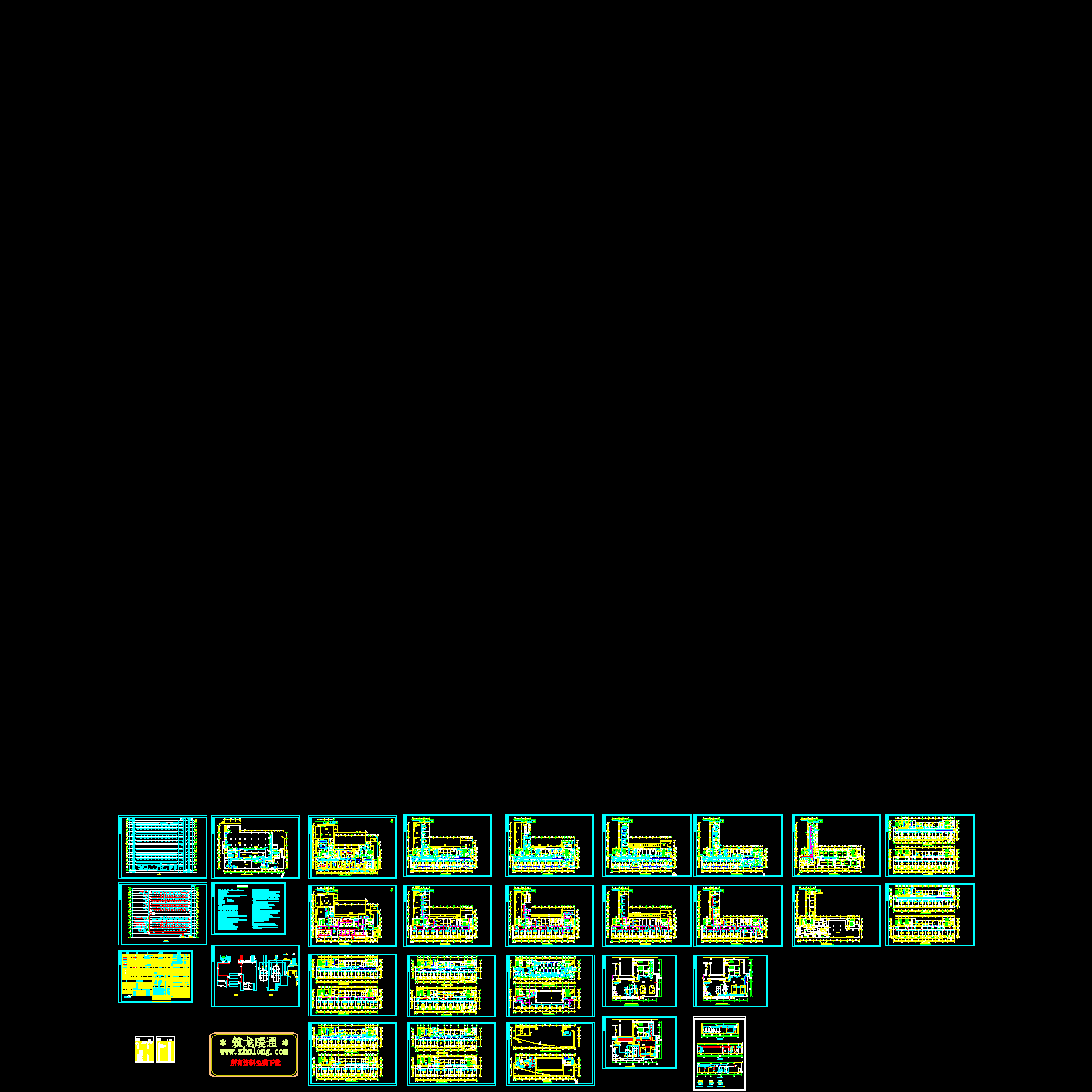

以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
