设计说明：有
-
建筑类别：办公,商业,娱乐,餐饮,其他
-
建筑高度：高层建筑
-
地上层数：27层
-
地下层数：3层
-
图纸设计深度：施工图
-
参考图纸：59张
-
设计年代：近代
-
设计内容：空调,通风,采暖,防排烟,冷热源
-
冷热源：市政热网,电动压缩式冷水机组
-
空调系统：全空气系统,空气-水系统
-
采暖系统：热水辐射
-
水系统：双管制,异程式
-
节点大样：集分水器,风机盘管,空气处理机组
-
项目地址：河北
附件详情
-

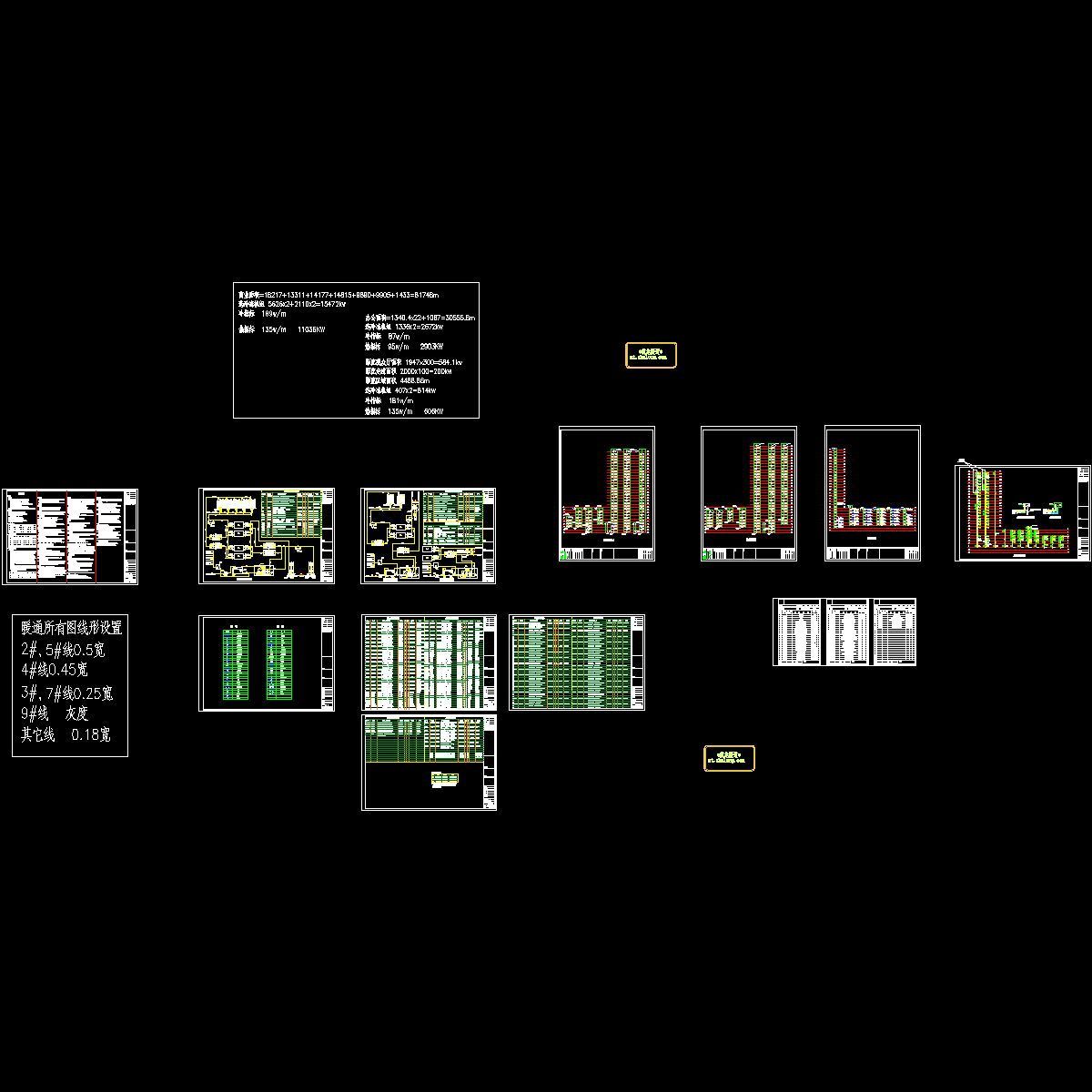

设计施工说明
-
图例及设备材料表
-
地下层通风平面图
-

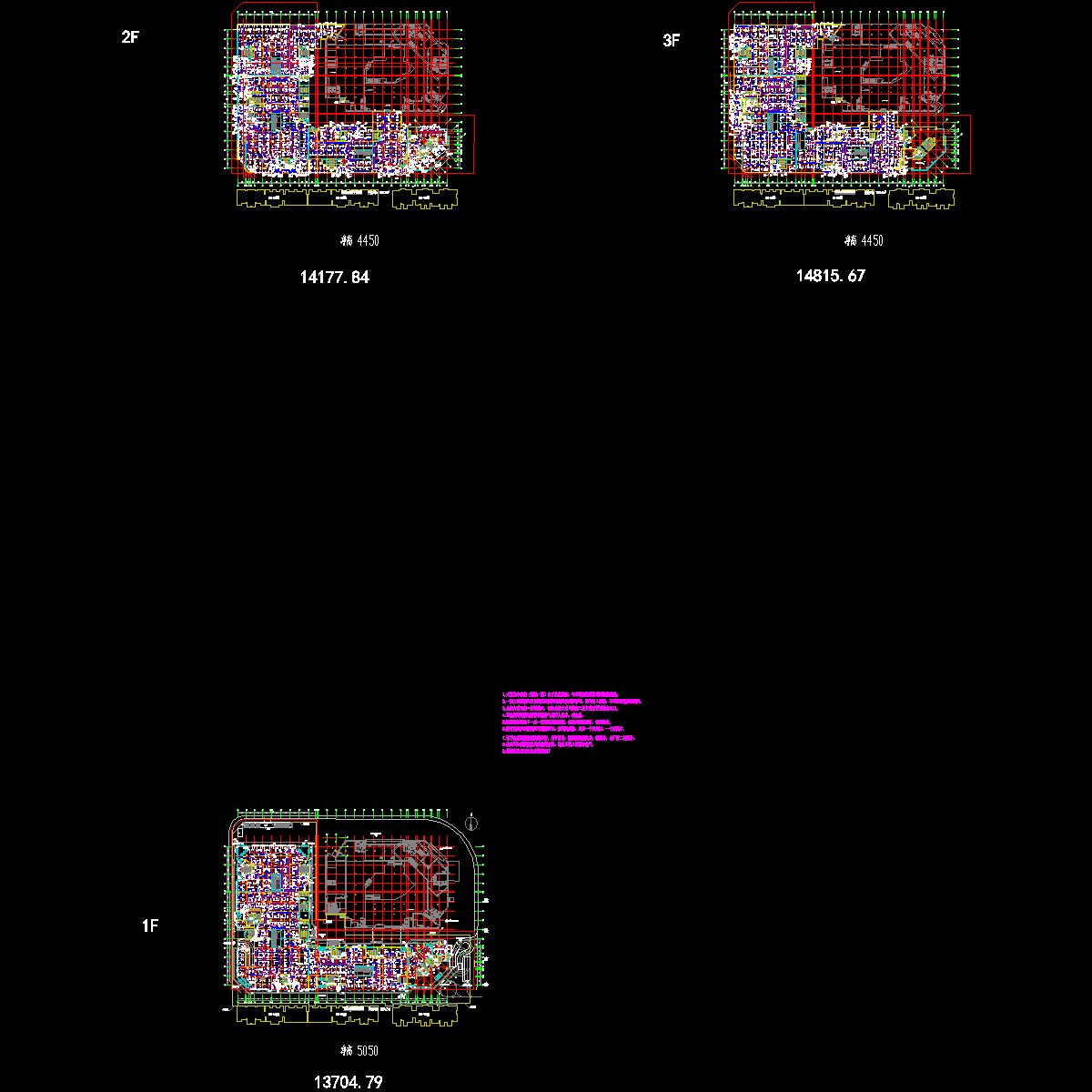

空调风管平面图
-

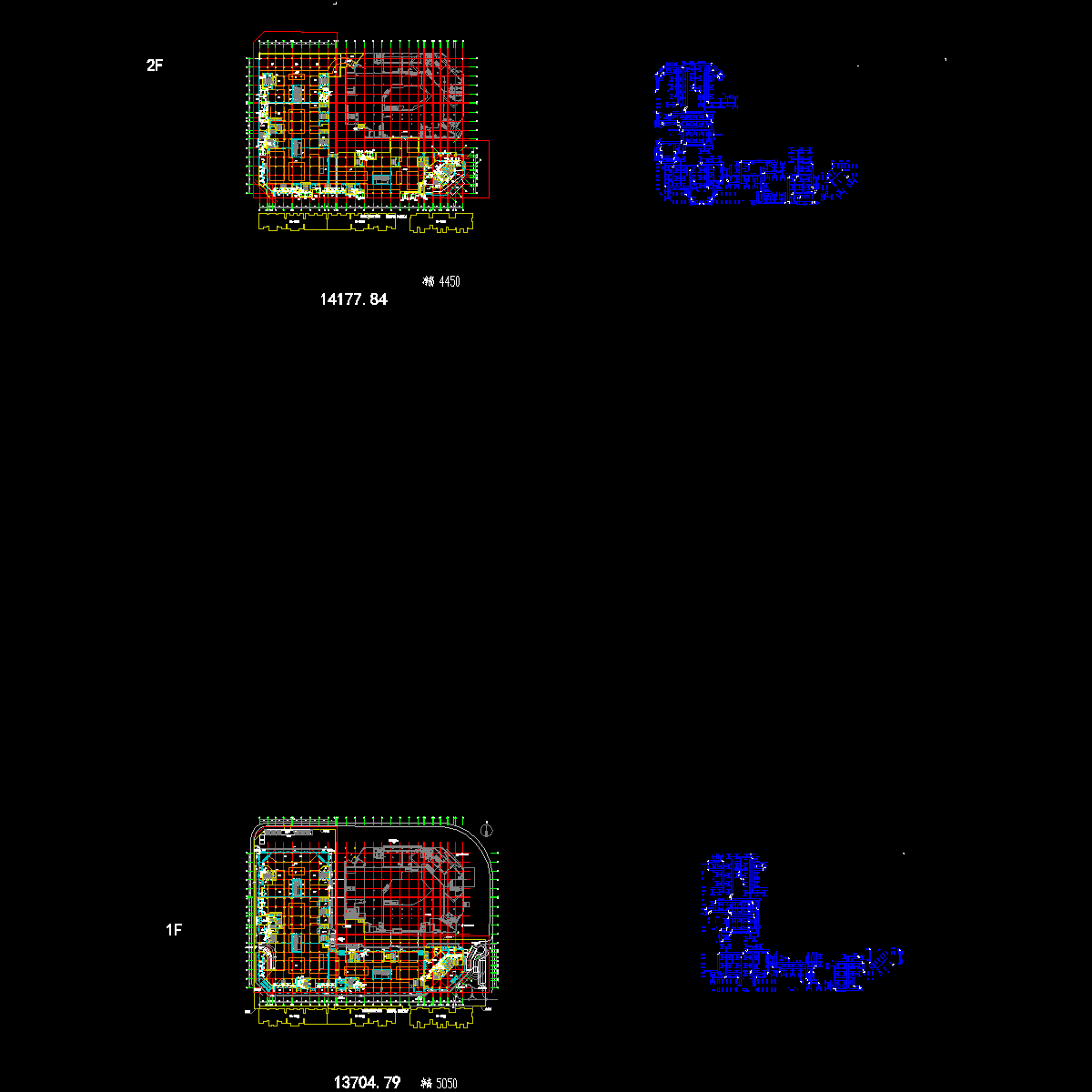

空调水管平面图
-
大堂地板采暖平面图
-
屋顶设备平面图
-
公寓楼设备转换层通风平面图
-

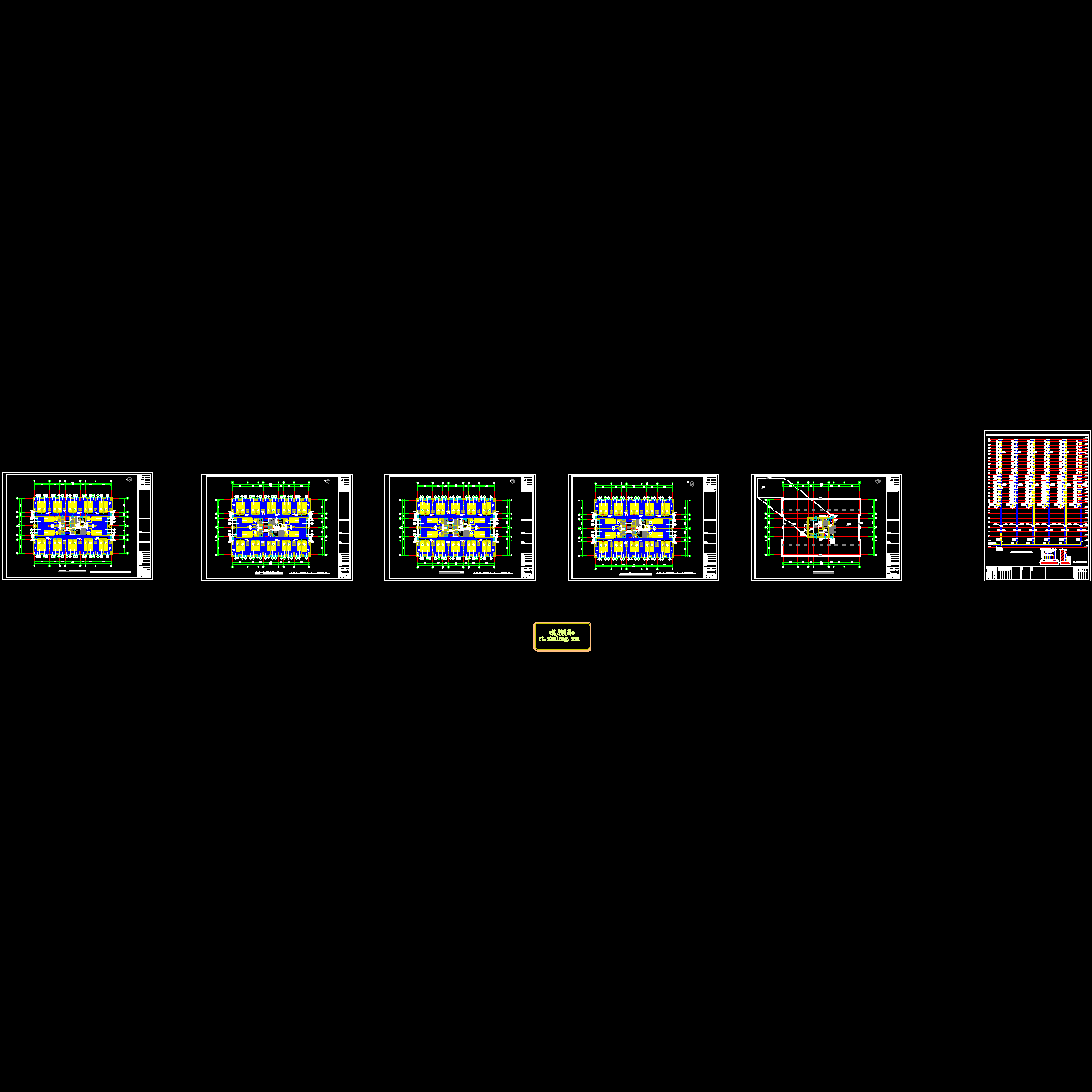

公寓楼采暖平面图
-
公寓楼
分户计量
采暖干管系统原理图
-
消防系统
流程图
-
公寓楼采暖管井大样图
-
排烟系统流程图
-
空调水系统立管图
-
商业空调冷源管路系统流程图
-
办公、影院空调冷源管路系统流程图
-

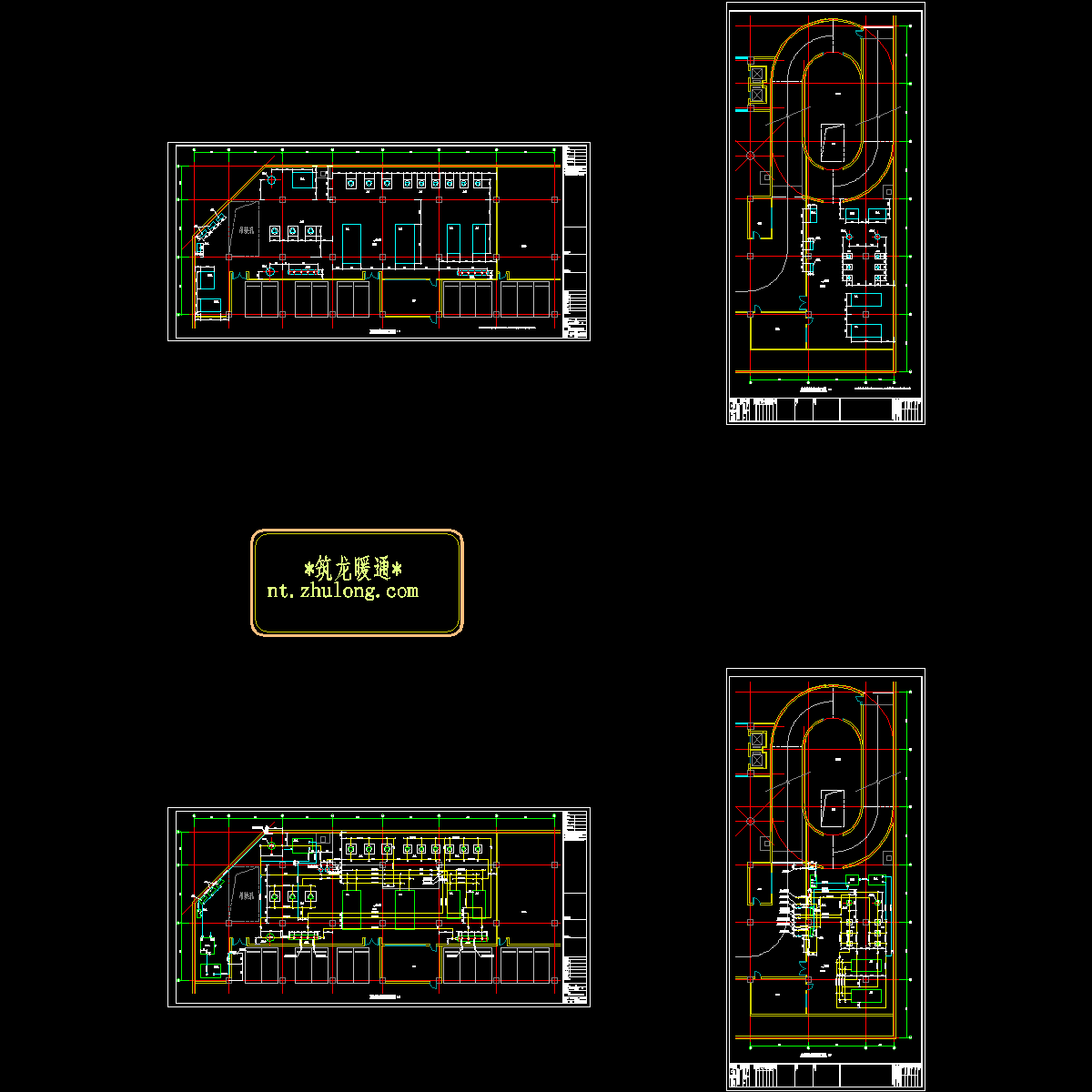

商业制冷机房布置详图
-
办公制冷机房布置详图
附件详情
稿件为河北唐山某广场综合体暖通空调全套施工图纸，甲级院设计；本建筑位于唐山核心地带，其中包括商业、车库、餐饮、公寓及办公等功能，为一类公共建筑。地下3层，主要为车库及设备用房，其中制冷机房高7m，换热站层高5m；地上为裙楼及两栋塔楼，1~5层裙楼为集中商业，层高5.2m，公寓楼6~27层，层高3.2m，办公楼6~25层，层高3.65m。该项目商业建筑面积81748m2，办公面积20955.8m2，影院面积4497m2.
设计内容：该项目的通风、空调及辐射采暖设计。其中该项目的影院和商业部分采用全空气空调系统，空调机组选用热回收空气处理机组；办公和餐厅的空调系统采用风机盘管及新风，新风机组选用热回收空气处理机组。商业空调冷源由设在地下三层制冷机房的四台离心式冷水机组提供，办公空调冷源由设在地下三层制冷机房的两台螺杆式冷水机组提供，影院空调冷源由设在商业五层屋顶的两台螺杆式风冷冷水机组提供，该项目的空调热水均由设在地下一层的换热站提供。
编制于近代年，图纸共59张。
商业空调冷源管路系统流程图
商业制冷机房管道平面图
影院空调冷源管路系统流程图
首层办公大堂地板采暖平面图
消防系统流程图
B1商业地下暖通局部
分、集水器安装大样图
暖井采暖立管大样图
排风机房剖面

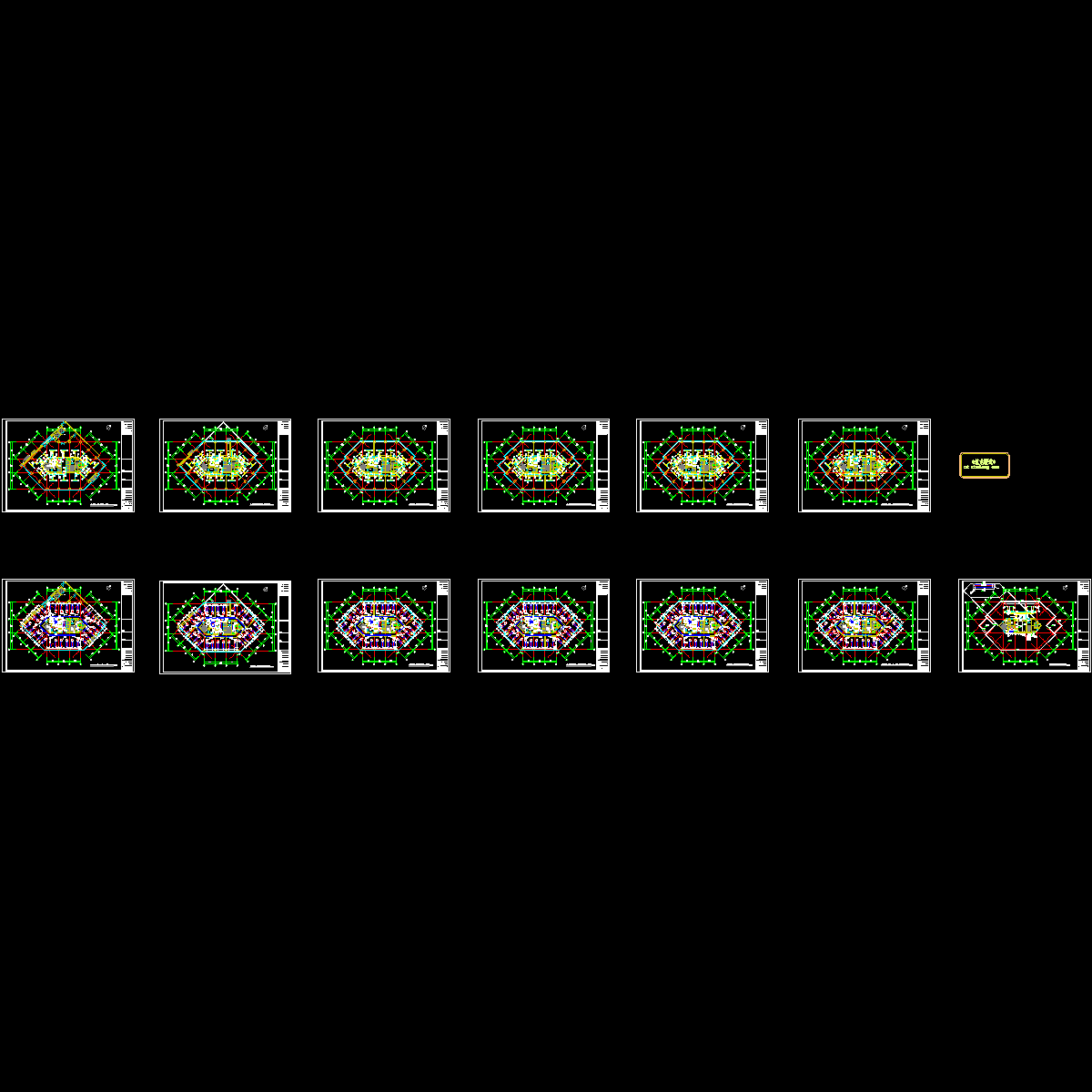

办公楼空调水管平面图
风管布置大样
公寓采暖平面图
