一份大型小区10KV变配电工程CAD施工图纸（系统图、大样图）

yyuu8899 · 发表于 2020-2-18 09:10:14

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：住宅
图纸设计深度：施工图
参考图纸：43张
设计年代：近代
节点大样：电缆, 配电箱, 开关柜, 变压器, 其它
强电设计：供配电系统 , 配变电所

附件详情

1、施工设计说明
2、主要设备材料清册

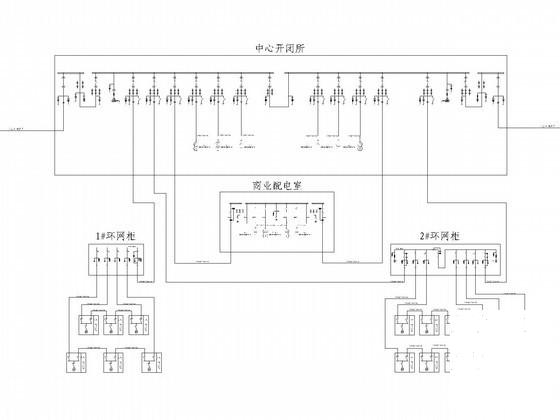

3、运行系统图
4、环网柜一次系统接线图
5、箱变低压联络一次系统图
6、开闭所高压一次系统图
7、配电室高压一次系统图
8、低压一次系统图
9、中心开闭所电气平面布置图
10、配电室电气平面布置图
11、电表箱系统图
12、干式箱变平面布置图
13、油浸式箱变电气平面、剖面图
14、户外高压环网柜基础及接地图
15、进户电缆井制作图
16、转角型电缆井制作图
17、开关柜断面图及电缆沟断面图
18、低压电缆分支箱接线图
19、电缆敷设示意图
20、箱变基础图
21、干式变压器安装图
22、小型化开关柜断面图及电缆沟断面图

附件详情

该附件是某大型综合性居住小区全套配电施工图纸，总共43张，包含1#，2#，3#-48#共48栋楼，其中7#，10#，27#，39#，40#，47#，48#楼为纯商业建筑，41#-46#为商住两用建筑，其他均为住宅建筑。该项目共有住户2165户，以及81014m2商业面积。
配电设计包含运运行系统图，中心开闭所高压一次系统图，1#，2#环网柜一次系统接线图，商业配电室高压一次系统图，1#-10#干变低压一次系统图，500KVA，630KVA箱变低压联络一次系统图，中心开闭所电气平面布置图，以及商业配电室电气平面布置图等等。

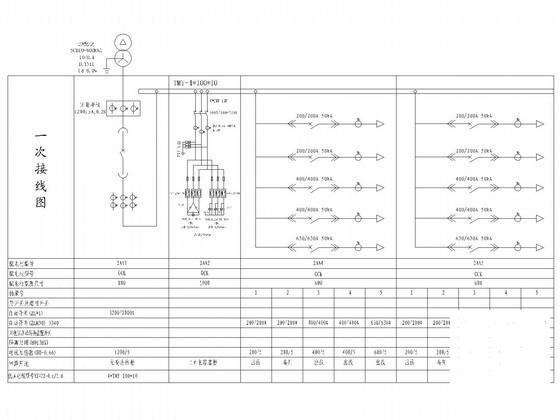

2#干变低压一次系统图

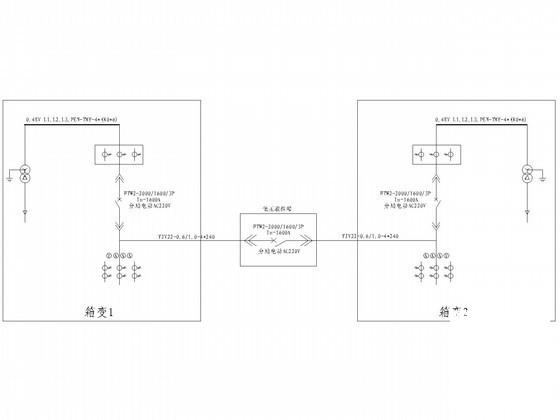

500KVA、630KVA箱变低压联络一次系统图

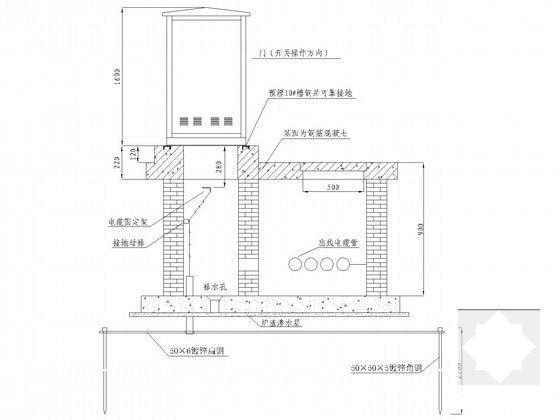

户外高压环网柜基础及接地图

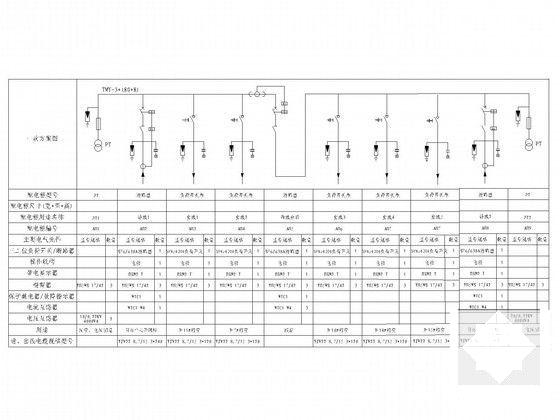

环网柜(双电源)一次系统接线图

小型化开关柜断面图及电缆沟断面图

中心开闭所电气平面布置图

低压电缆分接箱基础图
