技术研发展示大楼电气CAD施工图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：钢结构
  • 建筑设计面积：6600平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为技术研发展示大楼电气图纸。

概况：
该项目为贵州省某技术研发展示大楼，总建筑面积6600平方米，建筑层数为地上1层。主要结构类型为单层门式刚架结构。

设计范围：
380/220V供配电系统；室内照明、动力供配电系统；防雷接地及保护系统。

部分图纸摘录：

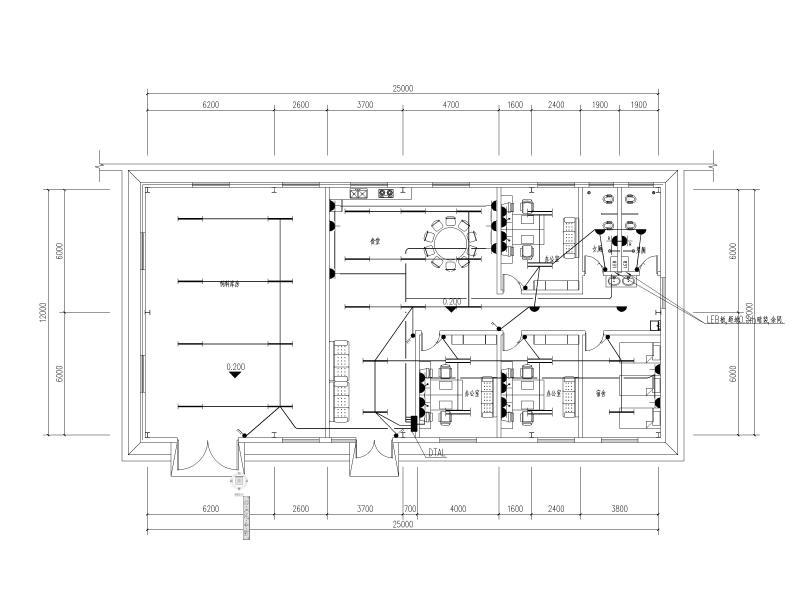

照明平面图

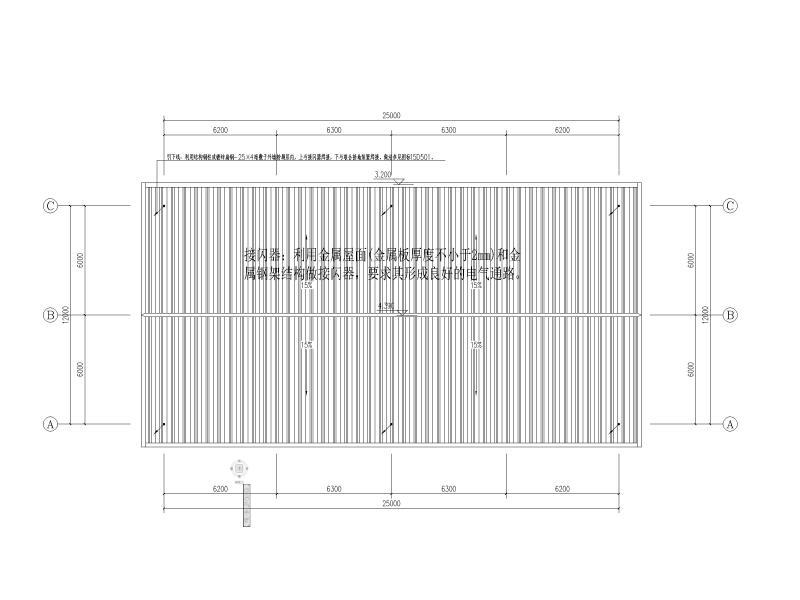

防雷平面图

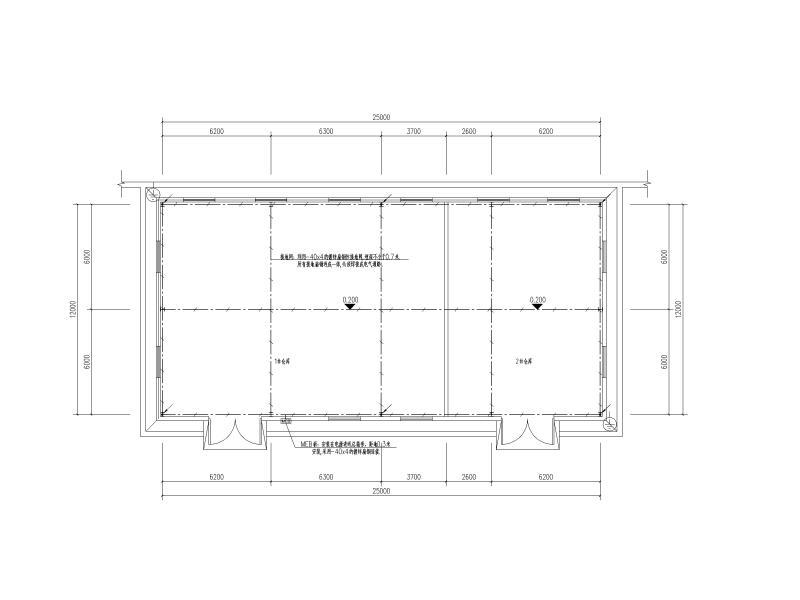

接地平面图

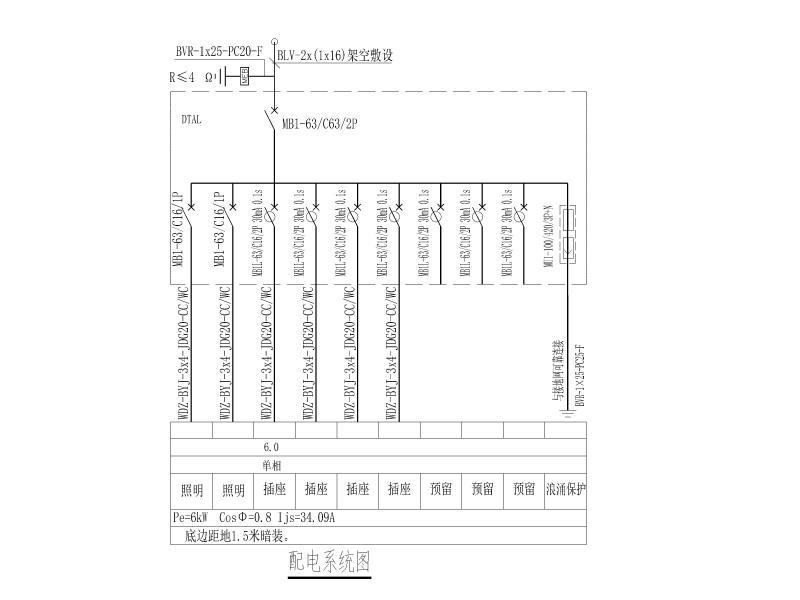

配电系统图

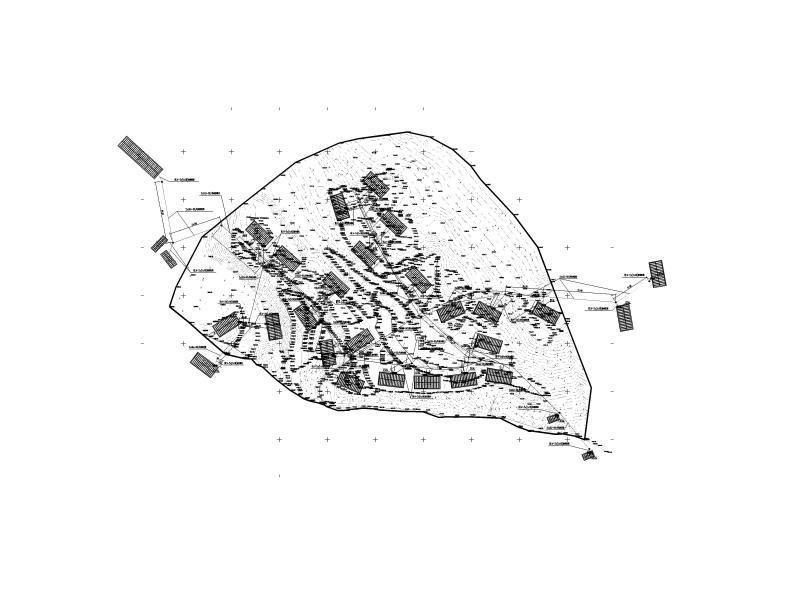

强电配电总平面图
图纸内容总览

以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 大楼电气图纸 - 1
    大楼电气图纸 - 1
  • 大楼电气图纸 - 2
    大楼电气图纸 - 2
  • 大楼电气图纸 - 3
    大楼电气图纸 - 3
  • 大楼电气图纸 - 4
    大楼电气图纸 - 4
  • 大楼电气图纸 - 5
    大楼电气图纸 - 5
  • 大楼电气图纸 - 6
    大楼电气图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
