一、项目概况

广西XXX超高层大厦：总建筑面积214729.8平方米平方，建筑工程等级：一级；地下6层，地上最高74层，建筑高度317.6M。广西XXX大厦根据管理功能划分，主要地下6层，地上最高74层，建筑高度317.6M。广西XXX大厦根据管理功能划分，主要分为办公区和酒店两大业态；本次机房工程施工图设计涵盖两业态，范围包括地下一层办公综合机房（操作机房、中心机房、UPS配电室）、地下二层酒店综合机房（操作机房、中心机房、UPS配电室）；10F/35F/53F避难层设置的UPS配电分室以及31个楼层汇聚分机房（设置于楼层弱电间）。

二、系统组成

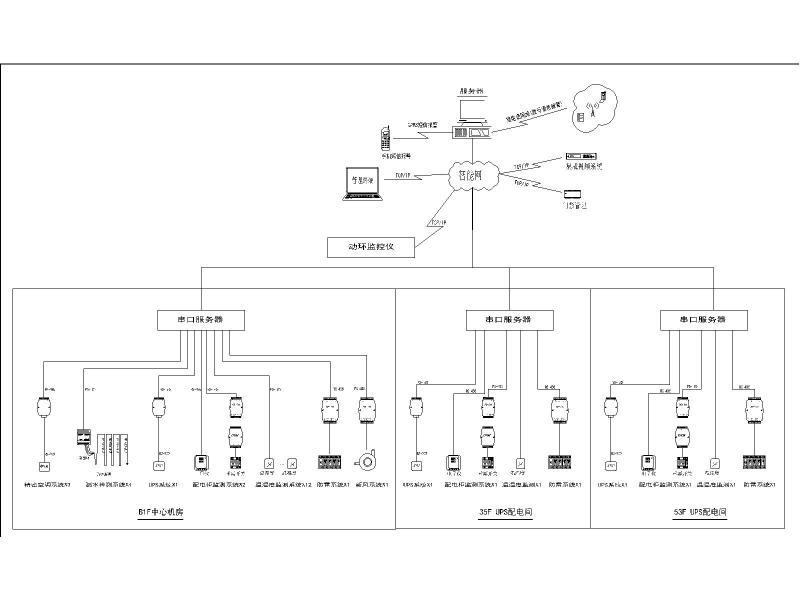

根据各机房的实际应用，将为机房设计以下子系统：装修装饰子系统、UPS配电及电气子系统、精密空调子系统、机房新风子系统、气体消防子系统、机房环境监控子系统、防雷接地子系统等。按照B级机房标准设计，机房走线方式为下走线，其中封闭冷通道采用上部走线；机柜采用模块化设计，每个机柜按3000W负载设计(弱电间机柜按2000KW);

三、机房设计目标

1、主要相关参数指标达到以下要求：主机房温度：开机时，23℃±1℃；停机时，5℃~35℃；不得结露；主机房相对湿度：开机时，40%%%~55%%%；停机时，40%%%~70%%%；含尘浓度：粒径≥0.5m的尘粒数≤18000粒/升；噪声值：设备停机时，主机操作员位置≤65dB；电磁干扰：机房内无线电干扰场强≤126dB，磁场干扰环境场强≤800A/m；电子信息设备供电电源质量：稳态电压偏移范围≤±3%%%，稳态频率偏移范围≤±0.5Hz，输出电压波形失真度≤5%%%；照度：500LX，应急照明：≥5LX。振动：在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值应小于500/s 。静电：主机房内绝缘体的静电电位不应大于1kV。

2、机房布局合理，装修简洁明快、舒适宜人；

3、建立可靠的机房设备运行环境，使机房温度、湿度、洁净度达到要求；

4、提供高可靠的和性能稳定的电气系统，充分保障设备的运行；

5、为机房管理工作人员提供一个高效、集中、优化的工作环境。

四、系统配置说明

1、装修装饰子系统装修系统分为地面部分、吊顶部分、墙面部分、隔断部分、门窗部分等。

a、吊顶工程：机房区域全部采用微孔铝扣板装饰。在吊顶之前做防尘处理，为了防止机房区域上层地面产生凝结水以及节能降耗，中心机房精密空调制冷区域顶棚做保温处理（铺设30mm厚橡塑保温棉）。微孔铝扣板按600*600mm间隔布设；满足安装固定照明灯具、走线、安装各类风口、防止灰尘下落等要求。天棚内有较高洁净度，其内表面要光滑，平整度好，为此天棚内做保温防尘处理。

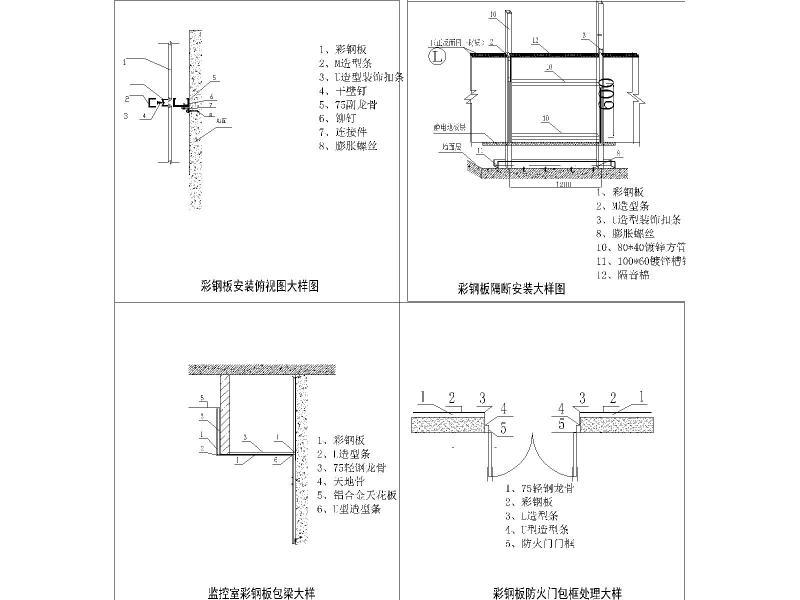

b、墙面工程：为满足机房对环境的要求，墙面全部采用彩钢板、防火环保漆饰面，颜色为象牙白色。为了保证机房内设备的安全，所有本机房与外界连接的墙体的缝隙区（天花上或地板下）管线槽接口处均以水泥沙浆堵塞，以防止虫、鼠进入机房。

c、隔断工程：采用砖混隔断,做好顶端及底部的封堵；隔断假墙隐蔽风管部分采用轻钢龙骨基础，在轻钢龙骨基础上固定埃特板，然后腻子刮白、防火环保漆饰面。在木方面上刷防火、防尘、防腐涂料，结逢处用铝合金压条扣紧。

d、门窗工程：机房区域主要进出口采用钢制防火门。为满足控制区域的办公需要，应做密封及隔音处理。门口区域静电地板做不锈钢压条封边处理,通原有建筑结构中，所有与室外相通的窗户均采用与墙体相同的材料予以封闭，以满足机房区域节能降耗的需求。

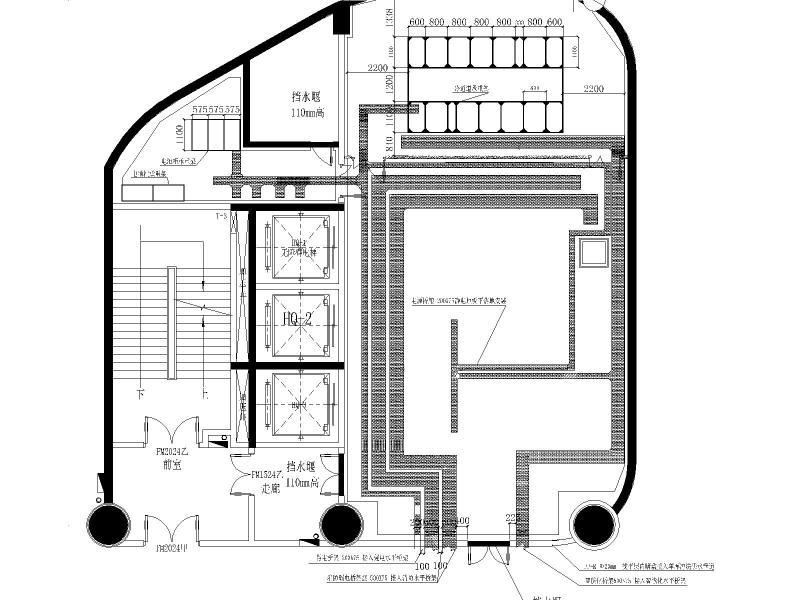

e、地板工程：根据要求机房区域全部采用600*600mm的防静电地板装饰。设计机房地板铺设高度为150mm。在安装地板之前，将原地面找平清理干净及刷防尘漆环氧聚氨脂二遍。

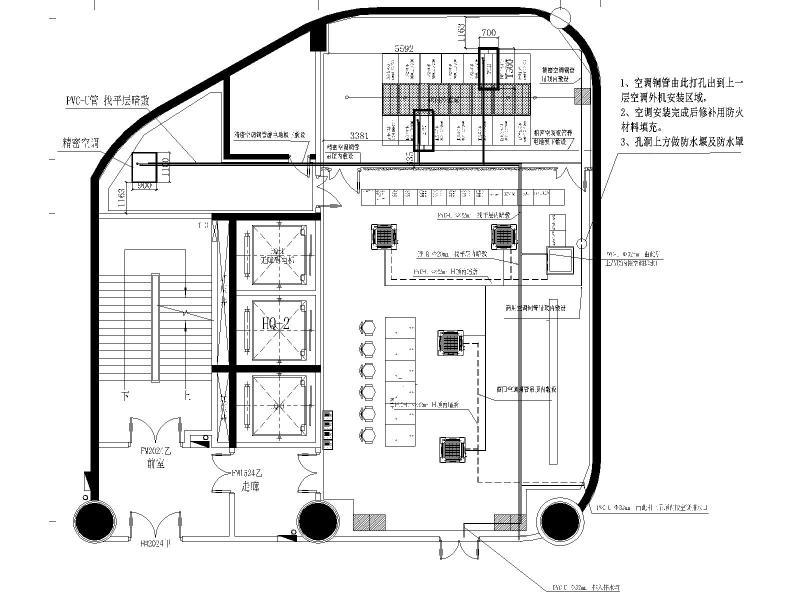

f、其他：等电位处理：在顶部金属格栅及龙骨的连接、交叉处用螺栓连接，主龙骨与接地汇流排连接成一体；活动地板的钢质支架相互连接，地板下压接铜箔，再与接地汇流排接成一体；金属桥架、线管使用阻燃塑料铜芯线做跨接处理。精密空调给排水处理：使用PVC-U管材，衔接部分防水胶密闭；在精密空调底部预制围水堰，内部做防水处理，精密空调出现滴漏或者冷凝水通过PVC-U管引入地漏,精密空调采用PPR 20管接入车库冲洗供水管。

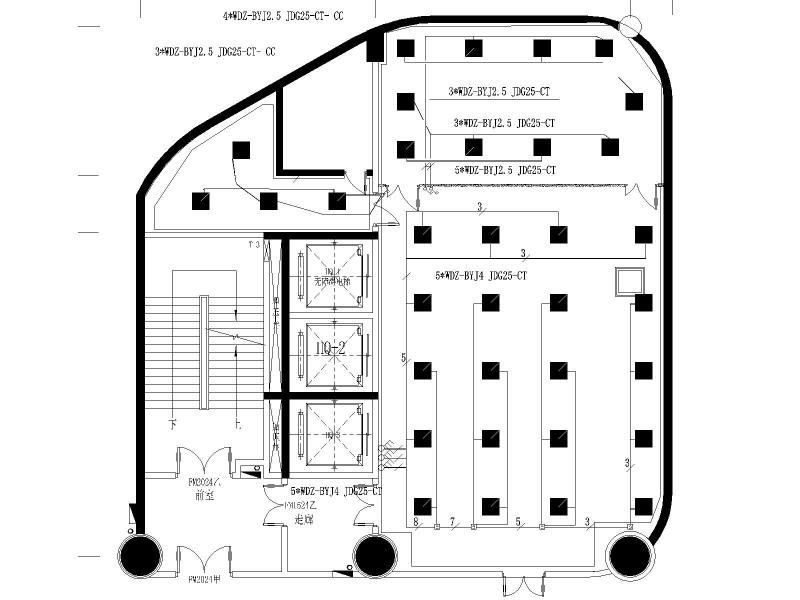

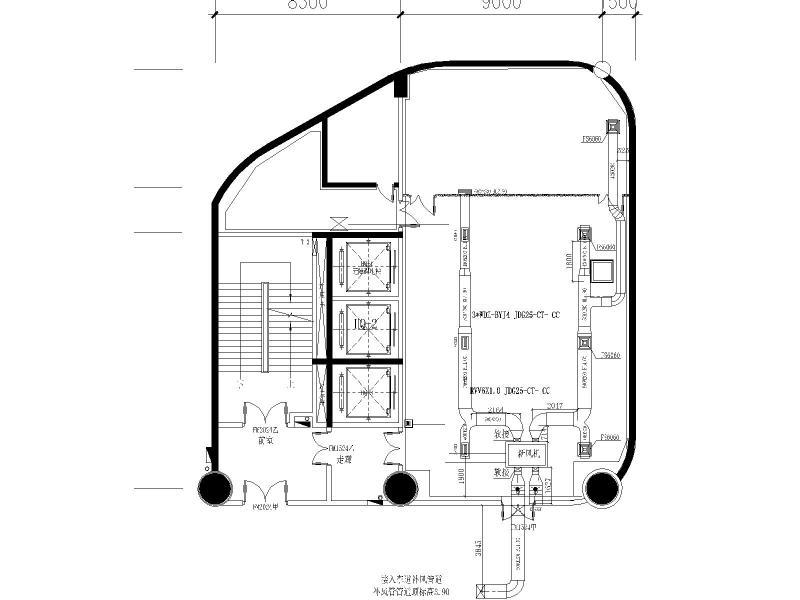

五、图纸展示
