4层数据中心空调通风设计CAD施工图纸(恒温恒湿系统)(dwg)

aassjjkk · 发表于 2020-8-26 20:38:04

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：办公,其他
建筑高度：多层建筑
建筑面积：20039平方米
地上层数：4层
图纸设计深度：施工图
设计内容：空调,通风,防排烟
冷热源：空气源热泵
空调系统：全空气系统,制冷剂系统
项目地址：上海

附件详情

设计说明

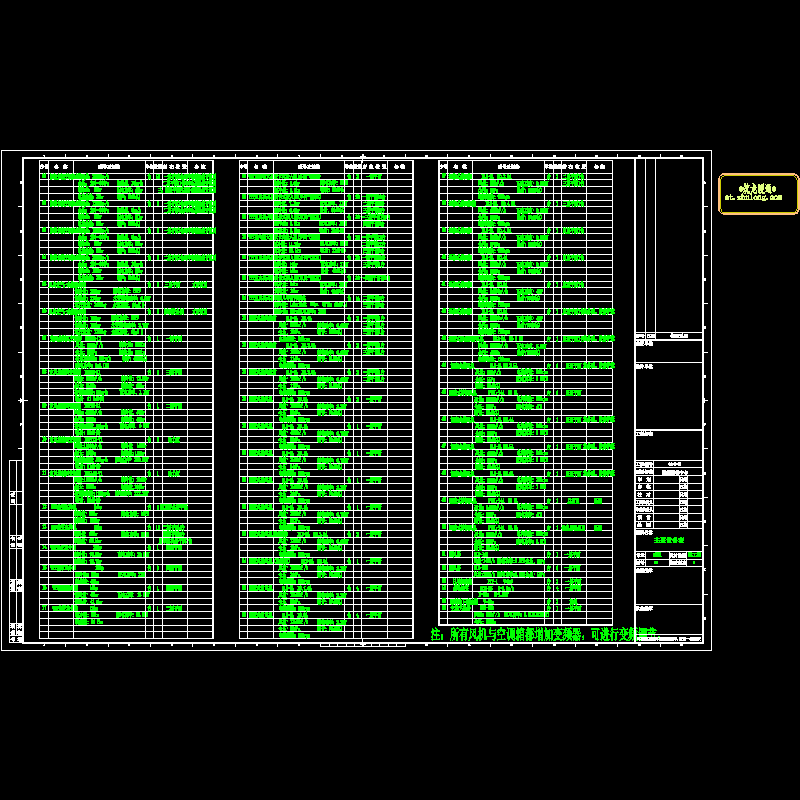

主要设备表及图例
空调通风系统
屋顶设备层空调通风系统平面布置图
生产区通风系统原理图
走廊排烟.卫生间排风系统图
办公区空调水系统流程示意图

附件详情

稿件为上海某银行数据运行中心空调通风设计施工图纸；大院设计。项目建筑面积20039m2，地上4层。项目总冷负荷6100kw，总热负荷540kw。

设计范围：对该建筑生产用房、办公、会议、多功能厅、标间、教室、门厅、餐厅等设置空调系统。对计算机房、通风机房、UPS机房、总控室等设有气体灭火的房间设置事故后排风系统。

冷热源：
（1）生产区计算机房、打印设备间、磁带库、测试机房等采用恒温恒湿机房空调机组，室外机设置在生产区屋顶。
（2）生产区新风系统冷热源：采用3台名义制冷量为210kW/台（名义制热量为229kW/台）风冷热泵机组……
（3）生产区周边环廊采用VRV热泵机组，设置2台制冷量为85kW（30HP）/台、4台制冷量为99kW（34HP）/台的变频变冷媒热泵机组……
（4）电池室及UPS机房采用VRV热泵机组，设置4台制冷量为85kW/台（30HP）变频变冷媒热泵机组……
（5）办公区冷热源采用VRV热泵机组，设置5台制冷量为85kW（30HP）/台、1台制冷量为78.5kW（28HP）/台……

图纸共12张。

办公区空调水系统流程示意图

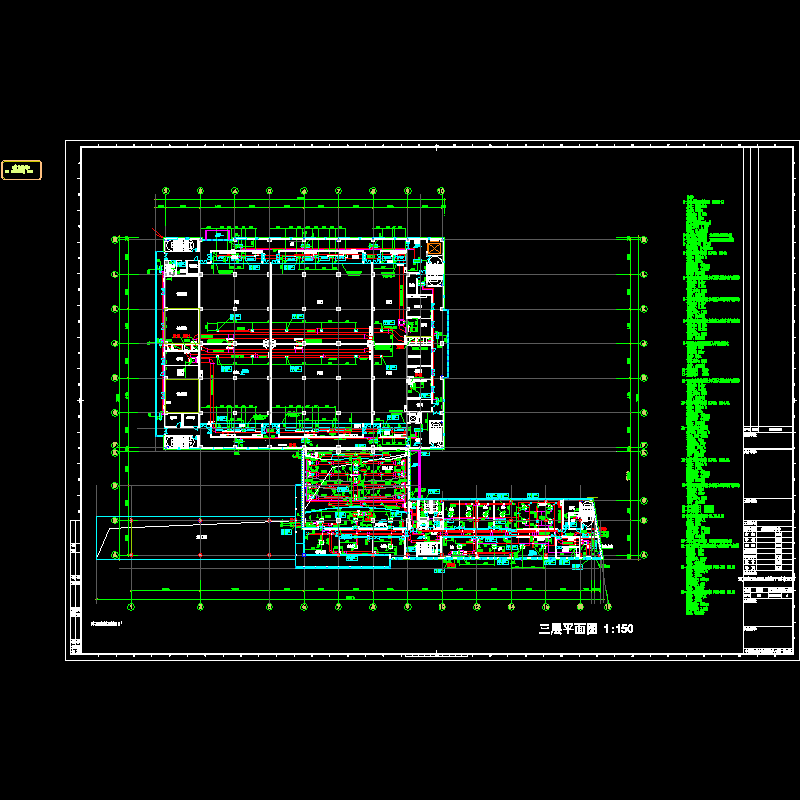

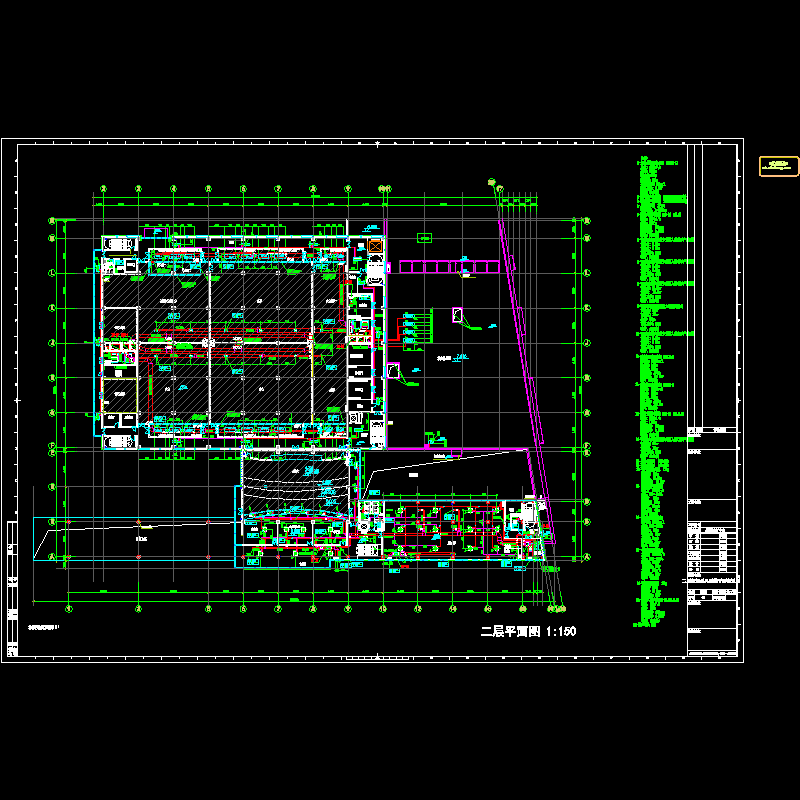

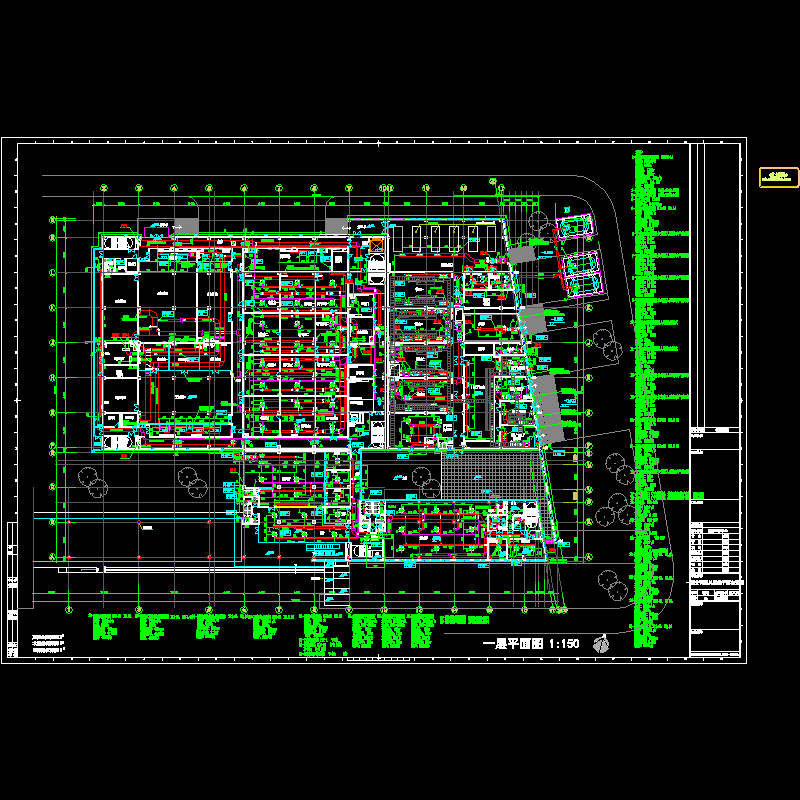

机房空调平面图

生产区通风系统原理图

屋顶设备层空调通风系统平面布置图

总控室上空空调平面大样
