[CAD]大学浴室给排水设计图纸(单管热水供应系统).dwg

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

部分设计说明： 　　二、设计范围： 　　 该项目设室内给水系统、污水系统，并配备有灭火器。 　　1. 给水系统：包括生活冷水、热水给水及热水回水系统。 　　 1.1 生活冷水给水供浴室卫生间内各给水设备用水。 　　 1.2 热水给水供浴室淋浴喷头用水，热水系统为开式单管热水供应系统，供水方式为 上行下给，设计小时耗热量6500KW/h，设计小时热水量160m 顶设开式热水箱，贮水82.5m3，由锅炉房即热式热交换器直接供应40°C热水。 　　 2. 生活污水系统： 　　 2.1 污水系统采用污、废水合流制；室内污、废水重力自流排入室外污水管。 　　2.2 污水进入市政污水管前须经化粪池处理。 　　3. 灭火器的配备： 　　 3.1 该项目按中危险级配备手提式磷酸铵盐干粉灭器，型号为 MF/ABC3，单具充 装量 3Kg，单具灭火级别 2A/34B。 　　3.2 灭火器的配置位置及数量详见各层平面图。

第 1 张图

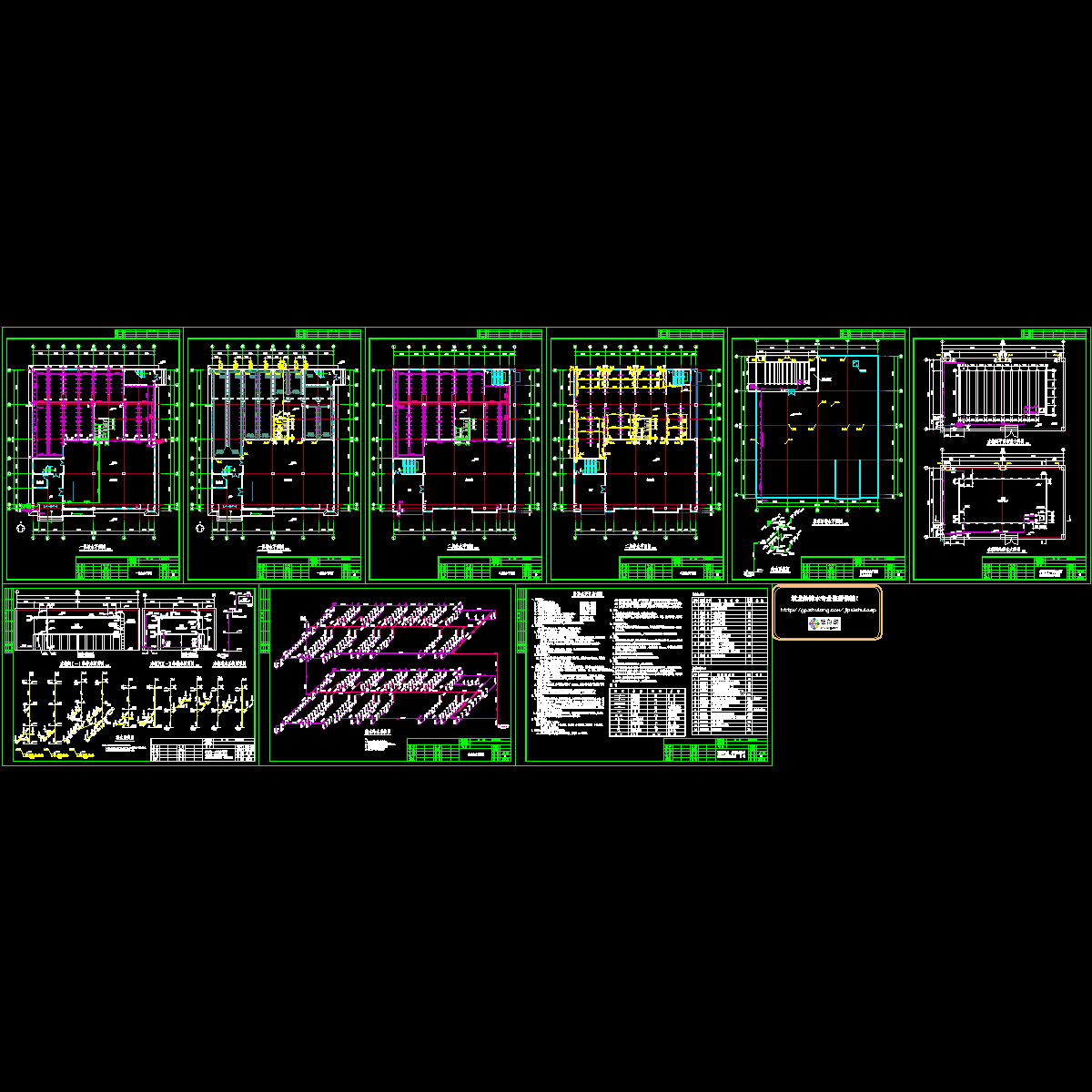

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
