一份5层大学特教中心给排水设计CAD施工图纸

[复制链接]

0

主题

0

帖子

1316

积分

超级版主

Rank: 8Rank: 8

积分
1316
发表于 2020-3-1 17:02:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:20560.9平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 项目所在地:重庆

附件详情

  • 给排水总图设计说明
  • 雨污水井高程表及坐标表
  • 给排水总平面图
  • 设计总说明
  • 施工总说明

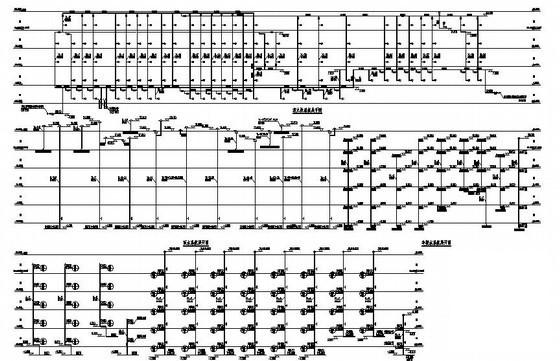

  • 给排水系统展开图
  • 一层平面图
  • 屋顶平面图
  • 卫生间大样图

附件详情

资料介绍:该项目总占地面积约为9646平方米,总建筑面积20560.9平方米,工程

为多层建筑,共5层,建筑高度为22.65米,功能为特教教室和办公室。该项目给

水水源来自学校周边市政路上的市政给水管网,管径Φ300;水压为335米(绝对

高程)。本校已从市政管网上引了一根DN300和一根DN250的给水管至校园室外生

活消防合用环网,环网管径为DN250~DN300。

设计内容:该资料范围是室内外生活给水系统、排水(含废水)系统、雨水系统
、消火栓系统及空调冷凝水系统。

,图纸共14张。

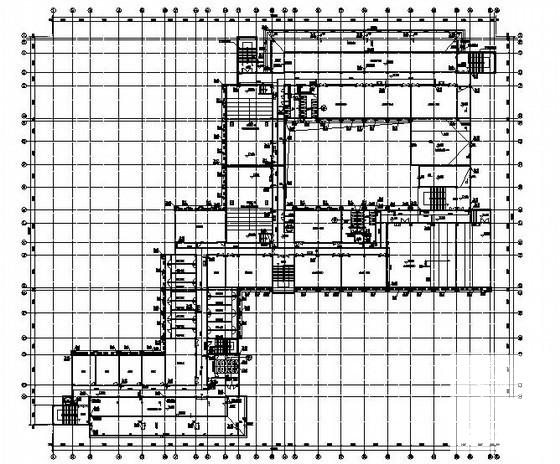

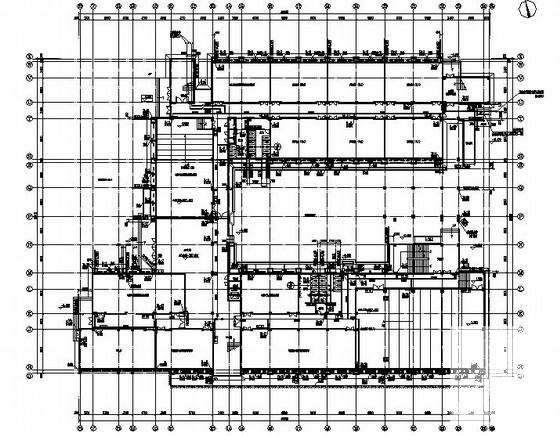

平面图

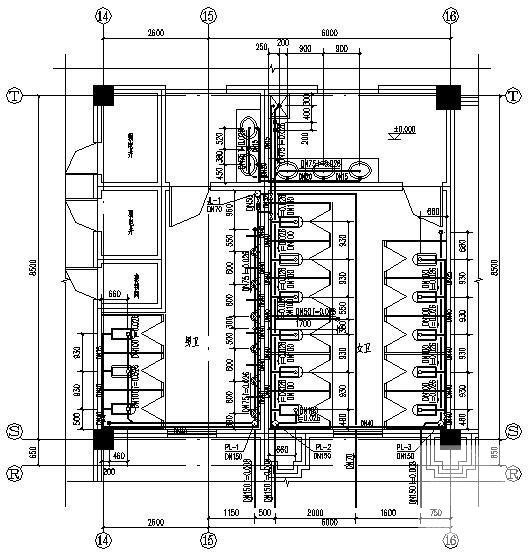

大样图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-3-1 17:02:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。
