一份3层知名连锁餐厅给排水CAD施工图纸(消防自动报警)

[复制链接]

0

主题

0

帖子

1193

积分

超级版主

Rank: 8Rank: 8

积分
1193
发表于 2020-2-18 18:31:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 项目所在地:安徽

附件详情

  • 给排水设计总说明及图例
  • 设备材料表及给排水工程施工要求
  • 一层给水平面图
  • 二层给水平面图
  • 三层给水平面图
  • 一层排水平面图
  • 二层排水平面图
  • 给水、排水系统图
  • 隔油池大样图
  • 吊顶热水器安装大样图
  • 一层消防自动报警平面图
  • 二层消防自动报警平面图
  • 三层消防自动报警平面图

附件详情

项目概要:该项目位于安徽,是一家麦当劳餐厅的给排水施工图纸,楼层高度为三层。
设计范围为:给水系统 排水系统 热水系统 消防自动报警系统
,共计17张图纸。

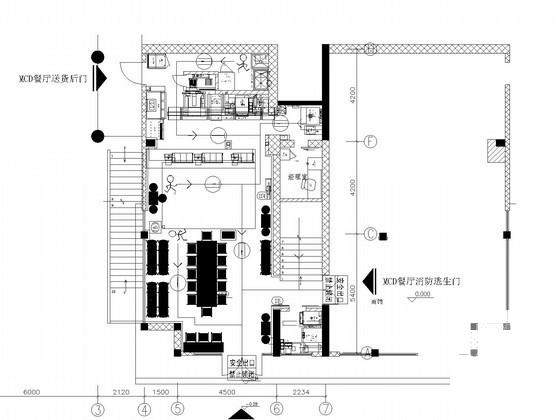

一层排水平面图

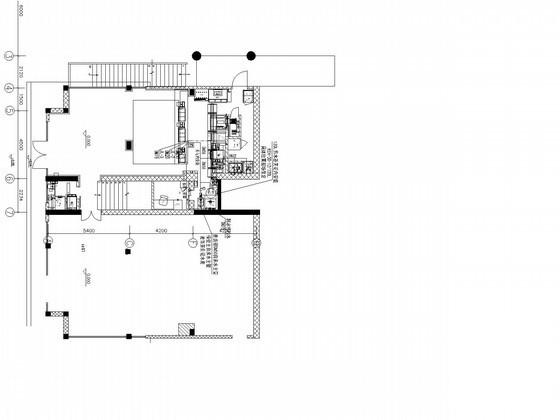

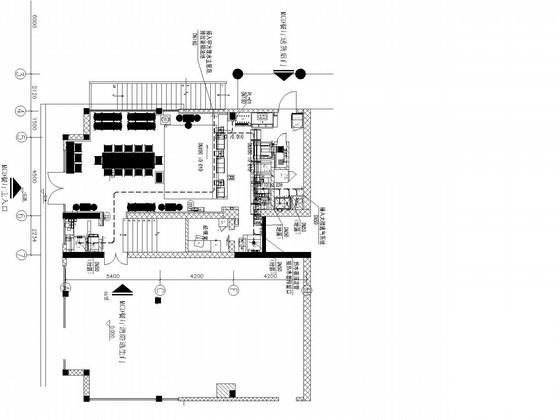

一层给水平面图

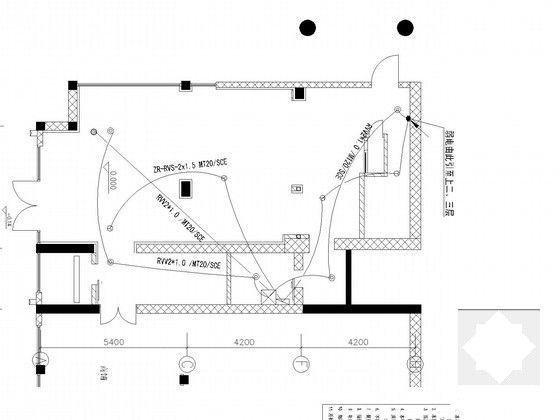

一层消防自动报警平面图

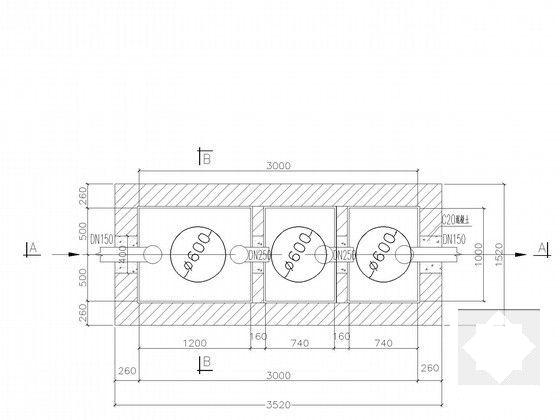

砖砌隔油池平面图

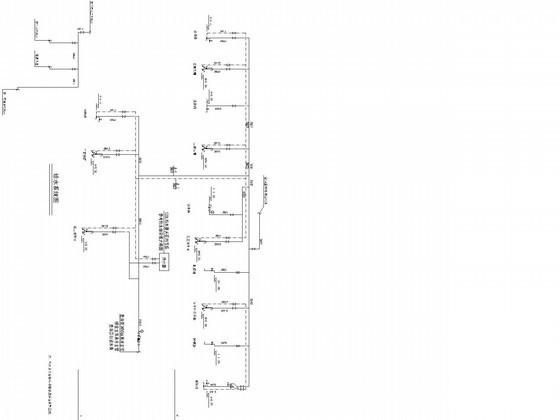

给水系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
第 6 张图
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 18:31:05上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc0d1wd1c1c0cf21c2.rar

4.04 MB

下载  售价: 100 积分    赚积分
