一份7层员工宿舍楼给排水CAD施工图纸(自动喷淋系统图)

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：7661平方米
• 建筑地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间
• 项目所在地：广西

附件详情

• 给排水设计说明
• 消防设计说明
• 资料目录
• 宿舍首层喷淋平面图
• 宿舍二层喷淋平面图
• 宿舍四、六层喷淋平面图
• 宿舍三、五、七层喷淋平面图
• 宿舍首层给排水消防平面图
• 宿舍二层喷淋平面图
• 宿舍四、六层喷淋平面图
• 宿舍三、五、七层给排水消防平面图
• 宿舍天面层给排水消防平面图
• 屋面消防池管道布置详图
• 消火栓系统图

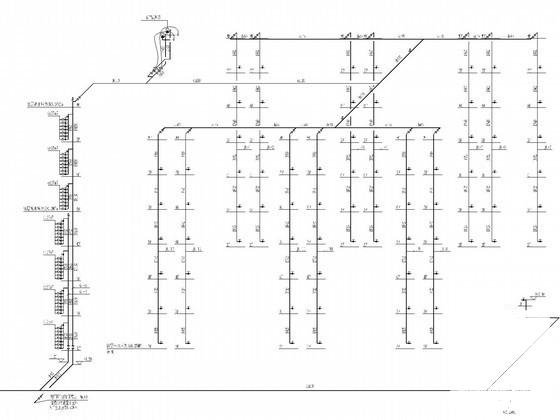

• 自动喷淋系统图
• 给水系统图
• 排水系统图
• 卫生间给排水大样图

附件详情

项目概要：该项目位于广西，是一栋公司员工宿舍楼，地上7层；建筑高度 26.25米，建筑面积 7661.00平米，属属二类非住宅类的居住建筑，耐火等级二级。。
该项目设计内容包括：给水系统，排水系统，雨水系统，灭火器设置， 消火栓系统，自动喷淋系统；
：，共计18张图纸

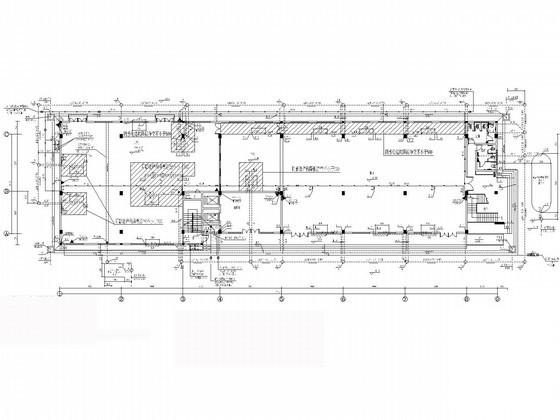

宿舍首层给排水消防平面图

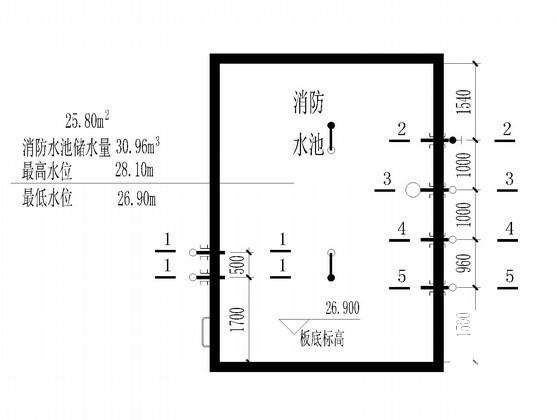

屋面消防池管道布置详图

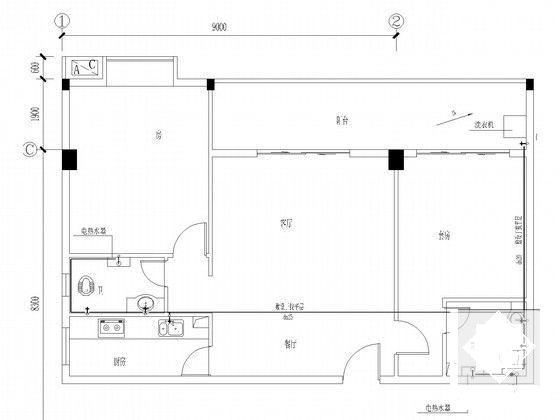

卫生间给排水大样图

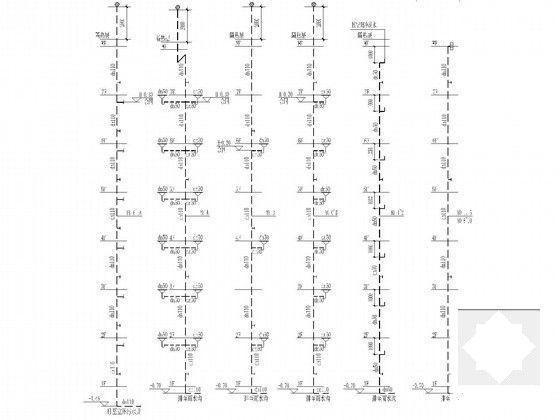

排水系统图
