一份商业楼给排水及消防系统CAD施工图纸（自动喷淋）

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 设计说明
• 超市一层给排水、消防平面图
• 超市二层给排水、消防平面图
• 超市屋顶层水箱间平面图
• 超市一层自动喷淋给水平面图
• 超市二层自动喷淋给水平面图
• 给排水系统图
• 消防系统 图
• 消防水箱间给排水、消防详图
• 消防水泵房详图

附件详情

一、项目概要：
该项目位于鞍山市，北临顺通街，东临胜利北路。本建筑地上2层，一层为敞开停车库及设备用房，二层为超市卖场；建筑高度：9.40米；总建筑面积9366.15平方米；耐火等级：二级。
二、设计范围：
．该资料范围包括建筑内的生活给水系统、生活污水系统、消火栓给水系统、自动喷淋给水系统、建筑灭火器配置。
，共10张。

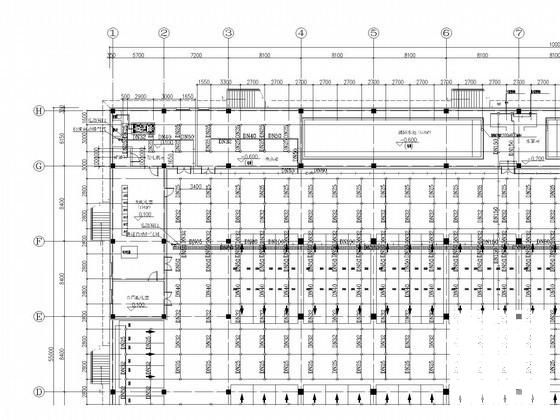

超市一层自动喷淋平面图

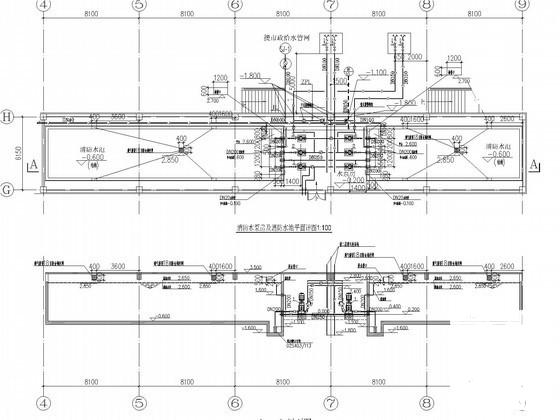

消防泵房详图

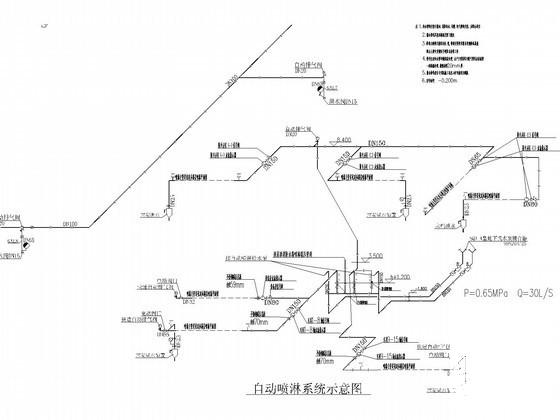

自动喷淋系统示意图

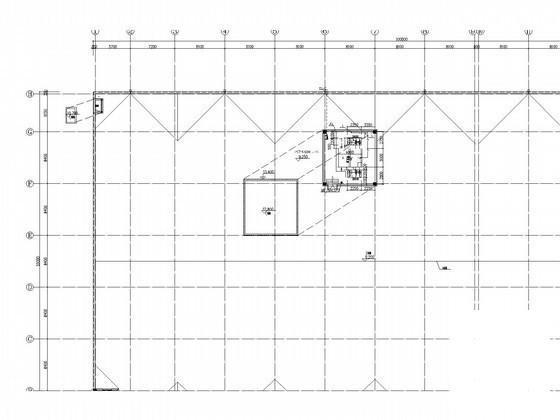

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
