一份4层三甲医院门诊医技楼给排水CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：30张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,水喷雾系统,喷淋系统
• 供水方式：市政供水
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 特殊系统：太阳能热水系统
• 大样节点：卫生间
• 热水供应方式：全日供应热水
• 项目所在地：河南

附件详情

• 资料目录
• 给水排水设计总说明、图例
• 地下一层给水平面图
• 一层给水平面图
• 二层给水平面图
• 三层给水平面图
• 四层给水平面图
• 机房层给排水平面图
• 屋顶层给排水平面图
• 卫生间给排水详图一
• 卫生间给排水详图二
• 卫生间排水系统图
• 雨水排水系统图
• 卫生间给水系统图
• 消火栓给水系统图
• 喷淋原理图
• 一层冷、热水给水系统图
• 二层冷、热水给水系统图
• 三层冷、热水给水系统图
• 四层冷、热水给水系统图
• 地下一层排水平面图
• 一层排水平面图
• 二层排水平面图
• 三层排水平面图
• 四层排水平面图
• 生活排水系统图
• 地下一层自动喷淋平面图
• 一层自动喷淋平面图
• 二层自动喷淋平面图
• 三层自动喷淋平面图
• 四层自动喷淋平面图

附件详情

该医院为综合性三级甲等医院，总病床数为1000床；总建筑面积110209.24m2，一级耐火等级，建筑高度（裙房）：门诊医技楼：20.10m，病房楼（主楼）66.00m，建筑类别为一类高层。
本项目为门诊医技楼项目；
设计范围主要包括门诊急诊、医技、给水系统、排水系统、消火栓系统、自动喷水灭火系统、热水系统、高压细水雾系统、雨水系统设计等；其中门诊楼地下室为人防地下室；
，共计30张图纸；

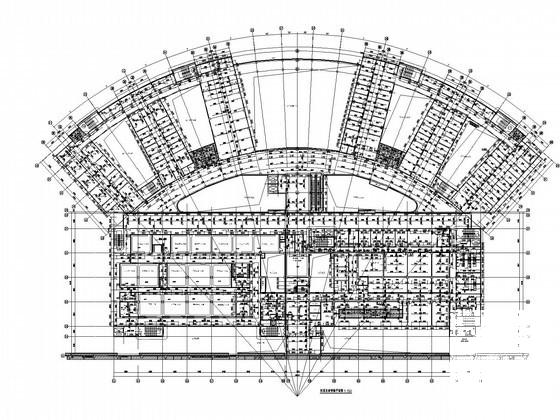

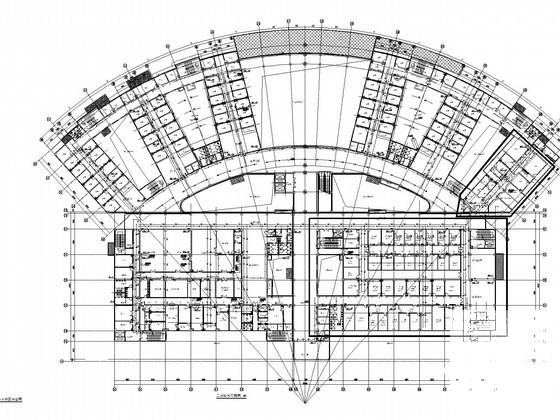

二层给排水平面图

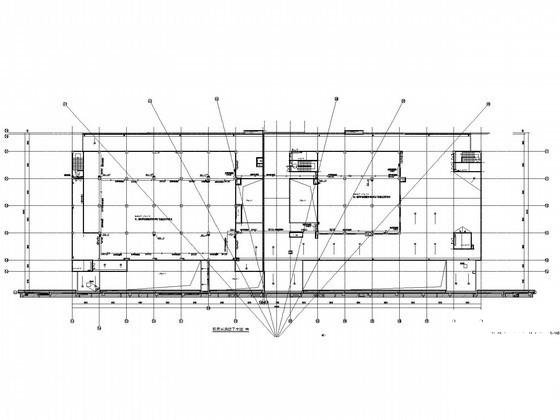

机房层消防平面图

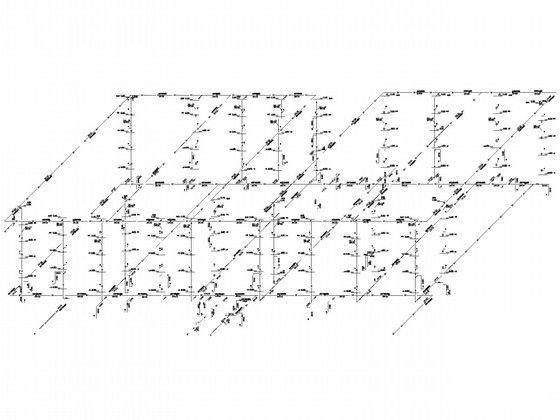

喷淋原理图

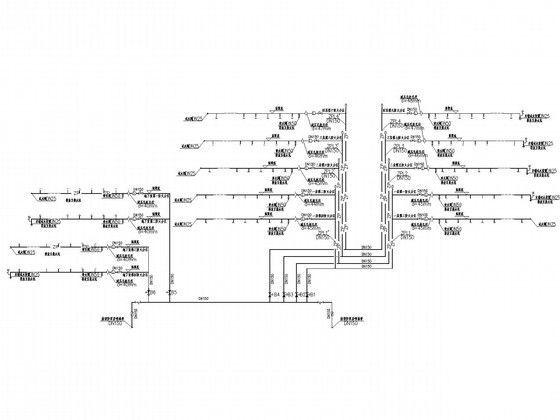

消火栓系统原理图

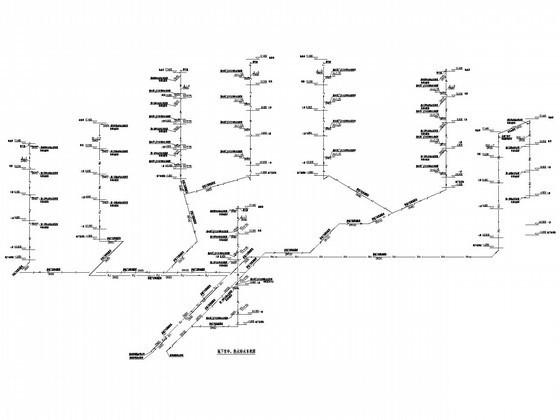

冷热水给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
